Fondée en 1904, LEGRAND s'est imposée comme un leader mondial dans domaine d'infrastructures électriques grâce à son engagement en matière d'innovation, de qualité et de durabilité.

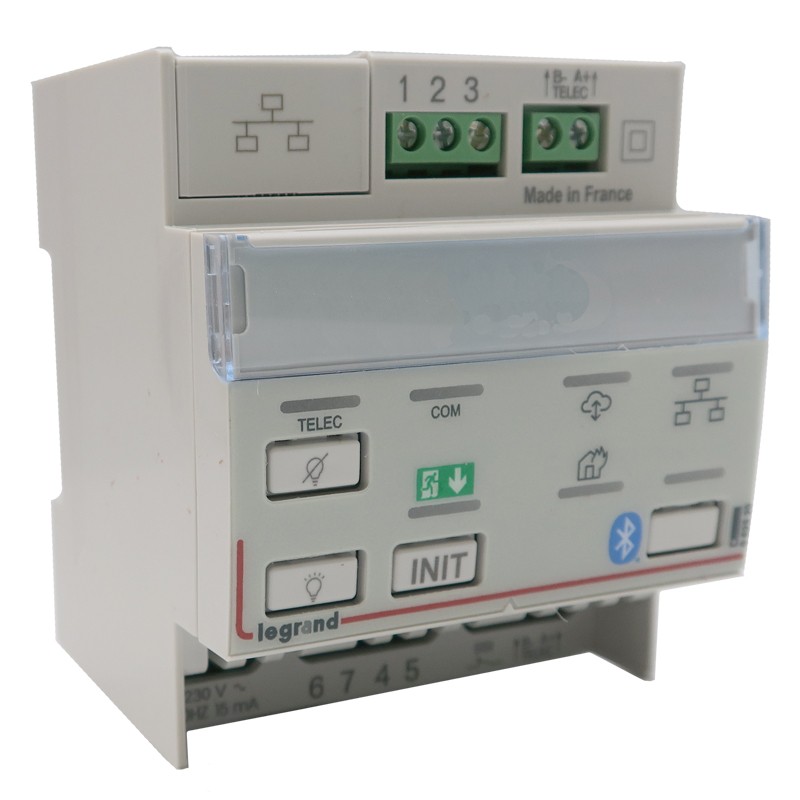

Télécommande modulaire multifonctions SATI connectée Legrand 062520 pour le pilotage centralisé des blocs BAES et de l’alarme incendie sur rail DIN.

Télécommande BAES modulaire multifonctions connectée IP, non polarisée, pour commander depuis un point unique jusqu’à 600 blocs d’éclairage de sécurité et gérer les fonctions liées à l’alarme incendie dans un bâtiment tertiaire.

La télécommande se fixe sur rail DIN (4 modules) dans le tableau électrique, s’alimente en 230 V~ 50/60 Hz et se connecte au réseau Ethernet du bâtiment pour superviser une installation de BAES SATI connectés.

Elle propose 3 modes de fonctionnement (standard, surveillé, surveillé connecté) permettant à la fois la mise au repos automatique des blocs après coupure d’éclairage, le report local des défauts et le diagnostic/contrôle à distance via l’application en ligne Legrand ERPconnecté.

En mode standard, elle pilote jusqu’à 600 blocs BAES (extinction, test, remise en veille), tandis que les modes surveillés (connecté ou non) limités à 63 produits offrent une surveillance permanente de l’état de fonctionnement et la mémorisation d’une alarme incendie afin d’éviter une remise au repos intempestive.

Le boîtier (84 × 71 × 67 mm, IP20, IK04) intègre des bornes à vis 1 à 2,5 mm² et une électronique optimisée (consommation d’environ 10–15 mA) pour un fonctionnement fiable dans les locaux techniques avec une plage de température typique de -5 °C à +40/45 °C selon les documents techniques.

Télécommande BAES Legrand 062520 : solution modulaire sur rail DIN, connectée Ethernet, permettant de centraliser les commandes, tests et fonctions de surveillance d’une installation d’éclairage de sécurité et d’alarme incendie jusqu’à 600 blocs.

E-catalogue Télécommande modulaire multifonction - LEGRAND 062520

Caractéristiques technique

• Marque : LEGRAND

• Référence : 062520

• Indice de protection : IP20

• Télécommande multifonctions modulaire SATI non polarisée IP pour blocs d'éclairage et alarmes incendie. Alimentation : 230V~ 50Hz. Autonomie en absence de secteur : 24h.

• Se connecte au réseau Ethernet du bâtiment. Permet de commander depuis un point unique la mise au repos de l'ensemble de l'installation d'éclairage de sécurité secteur absent, y compris les blocs [BAES + BAEH] et DBR. Pour ERP avec locaux à sommeil : Mise au repos automatique de la fonction BAES d'évacuation du bloc [BAES + BAEH] en cas d'interruption de l'alimentation générale. Allumage de la fonction BAES d'évacuation du bloc [BAES + BAEH] en cas d'alarme générale.

• Active le clignotement renforcé des blocs DBR en cas d'alarme générale. Signalisation locale par LED rouge lors du déclenchement de l'alarme incendie. Permet la coupure de l'éclairage normal et la mise au repos des BAES à distance en une seule manœuvre (par interrupteur à clé Mosaic réf. 076630 ou Céliane réf. 067531 non fourni). Mise au repos automatique des blocs en cas de coupure de l'éclairage par automatisme. Mise au repos partielle d'une installation comprenant plusieurs zones d'exploitation. Test d'allumage des blocs sans coupure de l'éclairage normal.

• Pilotage : Fonction visibilité augmentée : activation manuelle ou automatique des BAES pour améliorer la perception des étiquettes d’évacuation, en présence secteur. Fonction balisage lumineux d’évacuation pour augmenter la visibilité des dégagements/issues et réduire le temps d’évacuation.

• Paramétrage des données via l'application Web Legrand ERP connecté à l'aide de la passerelle de configuration réf. 088240.

• Tension de sortie télécommande TBTS

• Type de tension : AC

• Dimensions (H x L x P) en mm : 67 x 71 x 84

• Type de connexion : Borne à vis

• Mode de pose : Rail DIN
