Gaines ICTA Préfilées

Qu'est-ce qu'une gaine ICTA et pourquoi choisir une version préfilée ?

La gaine ICTA constitue l'élément de base de toute installation électrique conforme aux normes en vigueur. Ce conduit flexible en polychlorure de vinyle se caractérise par sa structure annelée qui lui confère une excellente résistance mécanique tout en conservant une grande souplesse de pose. La norme NF C 15-100 impose depuis de nombreuses années l'usage de ces gaines pour protéger l'ensemble des conducteurs électriques contre les chocs, l'humidité, les rongeurs et autres agressions mécaniques ou environnementales.

L'innovation des gaines préfilées réside dans le fait que les câbles électriques sont déjà installés en usine à l'intérieur du conduit, maintenus en position par des attaches ou systèmes de fixation appropriés. Cette préparation industrielle offre plusieurs avantages décisifs par rapport à la méthode traditionnelle de tirage de fils. Le gain de temps représente l'atout principal : plus besoin de dérouler la gaine, d'enfiler péniblement les conducteurs à l'aide d'une aiguille tire-fil, de gérer les blocages dans les coudes ou de recommencer lorsqu'un fil se coince. La gaine préfilée se déroule et s'installe directement, raccordée aux boîtes d'encastrement et aux points d'utilisation en une seule opération fluide.

La fiabilité de l'installation s'en trouve également améliorée. Les câbles insérés en usine dans des conditions optimales ne subissent pas les contraintes mécaniques du tirage manuel qui peuvent endommager l'isolation des conducteurs, particulièrement dans les passages difficiles ou les gaines comportant plusieurs coudes successifs. Cette approche industrielle garantit l'intégrité des câbles et réduit les risques de défaut d'installation.

Les différentes configurations de gaines préfilées disponibles

Les gaines préfilées pour circuits d'éclairage intègrent trois conducteurs de section 1,5mm² identifiés par leurs couleurs réglementaires : rouge pour la phase, bleu pour le neutre, et vert-jaune pour la terre. Le diamètre standard de 16mm convient parfaitement à cette configuration. Ces gaines s'utilisent pour tous les circuits d'éclairage domestiques ou tertiaires protégés par un disjoncteur divisionnaire de 10A ou 16A selon la longueur du circuit. Les couronnes de 100m répondent aux besoins des chantiers neufs où de nombreux points lumineux doivent être raccordés.

Les gaines préfilées pour circuits de prises de courant utilisent des conducteurs de section supérieure, typiquement 2,5mm², toujours en configuration triphasée avec phase rouge, neutre bleu et terre vert-jaune. Le diamètre de gaine passe à 20mm pour accueillir confortablement ces conducteurs plus épais. Ces gaines alimentent les prises de courant standards 16A et peuvent également servir aux circuits d'éclairage lorsqu'on souhaite anticiper une éventuelle évolution vers des usages plus gourmands en puissance. Elles se protègent par un disjoncteur 16A ou 20A selon la configuration du circuit et le nombre de prises desservies.

Les gaines préfilées spéciales chauffage électrique méritent une attention particulière. Elles intègrent quatre conducteurs : les trois habituels pour l'alimentation en 2,5mm², plus un fil pilote noir de section 1,5mm² qui permet le pilotage des radiateurs électriques par un programmateur centralisé ou un thermostat d'ambiance. Cette configuration évite d'avoir à tirer séparément le fil pilote, simplifiant considérablement l'installation des circuits de chauffage dans les logements neufs ou en rénovation complète.

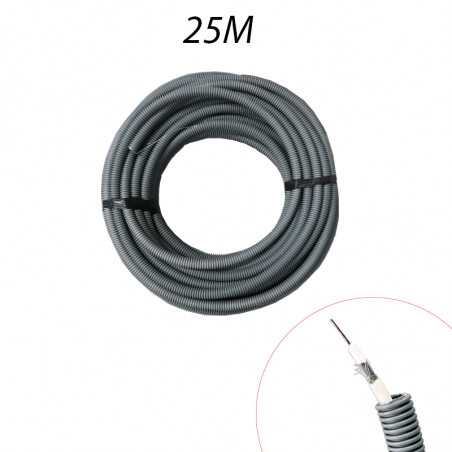

Les gaines préfilées multimédia répondent aux besoins croissants de connectivité des habitations modernes. Les versions avec câble coaxial 17 VatC intégré assurent la distribution des signaux TV hertziens, satellite et TNT avec une excellente qualité de transmission sans perte ni parasite. Les modèles avec câble RJ45 Cat6 FTP blindé permettent le déploiement de réseaux informatiques performants pour Internet, téléphonie IP ou liaisons vidéo, conformes aux exigences de câblage Grade 3 pour les installations de communication. Ces solutions multimédia s'avèrent particulièrement judicieuses lors de la construction ou de la rénovation lourde, moments privilégiés pour installer une infrastructure réseau pérenne et évolutive.

Installation et mise en œuvre des gaines préfilées

L'installation d'une gaine ICTA préfilée s'effectue selon les mêmes principes qu'une gaine traditionnelle, avec toutefois une simplicité et une rapidité accrues. En pose encastrée, la méthode la plus courante dans le résidentiel neuf, les saignées sont d'abord tracées et réalisées dans les murs et cloisons selon le plan électrique établi. Les boîtes d'encastrement pour prises, interrupteurs et luminaires sont scellées aux emplacements prévus. La gaine préfilée se déroule ensuite dans les saignées, fixée provisoirement par quelques points de plâtre ou clips de maintien.

Les raccordements aux boîtes s'effectuent à l'aide de manchons ICTA clipsables qui assurent une jonction étanche et mécanique entre la gaine et la boîte d'encastrement. Les conducteurs sont ensuite dénudés sur la longueur appropriée et raccordés aux bornes des appareillages selon les règles de l'art : phase sur la borne L, neutre sur la borne N, terre sur la borne avec symbole de terre. Une fois tous les circuits raccordés et testés, les saignées sont rebouchées au plâtre ou au mortier, et les finitions murales peuvent être réalisées.

En pose apparente en saillie, particulièrement utilisée en rénovation où l'encastrement serait trop contraignant, la gaine préfilée se fixe directement sur les parois à l'aide de fixations spécifiques. Les clips de fixation ING FIXATIONS ou EUR'OHM se positionnent tous les 30 à 40 cm environ selon les recommandations normatives, maintenant solidement la gaine tout en autorisant sa dépose ultérieure si nécessaire. Les passages de cloisons s'effectuent par perçage et insertion de fourreaux de traversée qui protègent mécaniquement la gaine.

Les coudes et changements de direction exploitent la flexibilité naturelle de la gaine ICTA. Le rayon de courbure doit rester raisonnable pour ne pas écraser la gaine ni contraindre excessivement les conducteurs intérieurs. En règle générale, on évite les angles vifs et on privilégie des courbes progressives. Si le tracé impose des coudes serrés, l'utilisation de coudes préformés ou de boîtes de dérivation intermédiaires peut s'avérer judicieuse pour faciliter l'installation et préserver l'intégrité du montage.

Avantages pratiques et économiques des gaines préfilées

Le principal bénéfice des gaines préfilées se mesure en gain de temps sur chantier. Une opération de tirage de fils traditionnelle dans une gaine peut prendre plusieurs minutes par circuit, surtout lorsque la longueur est importante ou le tracé comporte plusieurs coudes. Les difficultés de passage, les fils qui se coincent, les reprises nécessaires après échec du premier tirage cumulent les pertes de temps. Avec une gaine préfilée, cette étape disparaît purement et simplement, permettant de consacrer le temps économisé à d'autres tâches du chantier. Sur une installation complète d'habitation, ce gain peut représenter plusieurs heures de travail.

La réduction des erreurs de câblage constitue un autre avantage appréciable. Les conducteurs préinstallés respectent le code couleur réglementaire et sont dimensionnés correctement pour l'usage prévu. Plus de risque de se tromper de section de fil, d'inverser phase et neutre par inadvertance lors du tirage, ou d'oublier le conducteur de terre. Cette standardisation industrielle améliore la qualité et la fiabilité des installations, réduisant les non-conformités détectées lors des contrôles et les risques de dysfonctionnement ultérieur.

Sur le plan économique, le surcoût apparent d'une gaine préfilée par rapport à l'achat séparé d'une gaine vide et des conducteurs s'amortit rapidement par le gain de productivité réalisé. Le temps de pose réduit se traduit par une diminution du coût de main-d'œuvre qui compense largement la différence de prix du matériel. Pour les professionnels travaillant au forfait ou souhaitant optimiser leur rentabilité, les gaines préfilées représentent donc un choix économiquement pertinent. Pour les particuliers réalisant eux-mêmes leur installation, elles simplifient grandement les travaux et réduisent les risques de découragement face à des opérations techniques délicates.

Conditionnements et choix de la longueur appropriée

Les gaines ICTA préfilées se commercialisent selon plusieurs conditionnements adaptés aux différents types de projets. Les couronnes de 10 mètres conviennent aux petits travaux de rénovation, à l'ajout de quelques circuits supplémentaires ou aux dépannages. Leur format compact facilite le transport et le stockage. Les couronnes de 25 mètres représentent un bon compromis pour les rénovations partielles ou les aménagements de combles, offrant suffisamment de longueur pour traiter plusieurs circuits sans multiplier les jonctions.

Les couronnes de 100 mètres s'adressent principalement aux professionnels et aux chantiers neufs de taille significative. Elles permettent de réaliser de longues tirées sans raccordement intermédiaire, optimisant la fiabilité de l'installation. Le conditionnement sous film protecteur préserve la propreté de la gaine pendant le stockage sur chantier. La vente à la coupe au mètre offre quant à elle une flexibilité maximale pour les besoins très précis ou les compléments ponctuels, évitant le gaspillage de longueurs inutiles.

Le choix du conditionnement dépend de l'ampleur de votre projet, de vos capacités de stockage et de votre volonté d'optimiser le rapport qualité-prix. Une analyse préalable des besoins par circuit permet de déterminer les longueurs nécessaires et de sélectionner le format le plus économique pour votre situation particulière.
