Coffret XL³160 métal 6R 24 Modules - LEGRAND 020006

LEGRAND 020006 - Coffret XL³160 métal 6R 24 Modules

Legrand, acteur industriel français, met son expertise mondiale au service de la transition énergétique et numérique, en proposant des technologies qui améliorent la gestion de l’énergie et du confort dans les bâtiments.

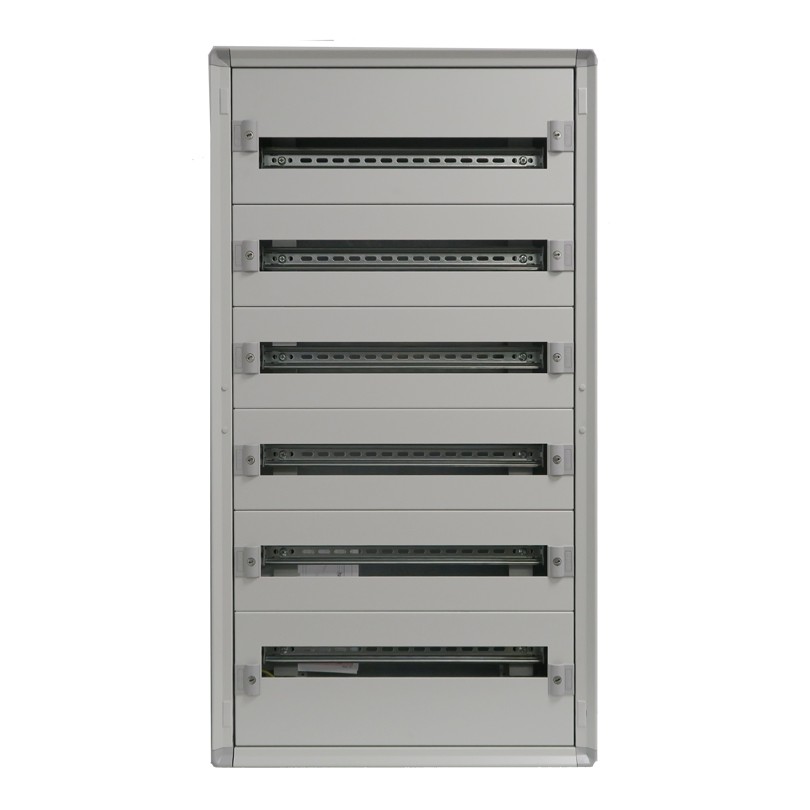

Le coffret de distribution métallique Legrand XL³160 réf. 020006 est un coffret tout modulaire 6 rangées permettant d’accueillir jusqu’à 144 modules pour la distribution électrique tertiaire ou industrielle.

Il est utilisé pour regrouper et protéger l’appareillage modulaire (disjoncteurs, interrupteurs, DPX³ 160, etc.) en offrant une solution prête à l’emploi, évolutive et robuste grâce à sa structure acier, ses flancs amovibles et sa compatibilité avec la gamme XL³160.

En résumé, ce coffret XL³160 020006 est une enveloppe métallique apparente de grande capacité, fiable et adaptable, destinée aux tableaux de distribution jusqu’à 160 A dans les installations professionnelles exigeantes.

E-catalogue Coffret XL³160 métal - LEGRAND 020006

Caractéristiques technique

• Marque :Legrand

• Référence fabricant :020006

• Gamme produits :XL³ 160 coffrets de distribution métal tout modulaire

• Fonctions :Coffret de distribution modulaire pour appareillage jusqu’à 160 A (disjoncteurs, DPX³ 160, appareillage modulaire tertiaire)

• Nombres de rangées :6

• Nombres de modules de 18mm :144 (24 modules par rangée)

• Mode de pose :Saillie (montage apparent)

• Hauteur :1050 mm

• Largeur :575 mm

• Profondeur :147 mm

• Couleur :Gris RAL 7035

• Porte fournie :Non, porte optionnelle à commander séparément (coffret livré sans porte)

• Résistance aux chocs (IK) :IK07 sans porte, IK08 avec porte et joint selon configuration IP/IK indiquée pour la gamme XL³160

• Classe de protection (IP) :IP30 sans porte, jusqu’à IP43 avec porte et joint pour les coffrets XL³160 métal

• Matériau du boitier :Acier (coffret métal)

• Borne de mise à la terre :Barreau laiton pour conducteurs de protection monté (36 trous 1,5 à 10 mm² et 2 trous 35 mm²)

• Borne à conducteur neutre et phase :Bornier(s) de répartition à ajouter selon configuration d’équipement

• Usage intérieur ou extérieur :Usage intérieur (coffret pour locaux tertiaires/industriels, IP30 à IP43)

• Norme et certification :Permet la réalisation d’ensembles conformes à NF EN 61439-2 et 61439-3, tenue au feu selon IEC 60695-2-11 750 °C pour ERP

• Garantie :2 ans

• Utilisation recommande :Réalisation de tableaux de distribution principaux ou secondaires de forte capacité en environnement tertiaire/industriel avec appareillage modulaire et puissances jusqu’à 160 A.
