SHELLY WAVE PRO 1 PM - Z-Wave PRO 1PM module connectée rail DIN 16A

Shelly propose des solutions d’automatisation Wi-Fi et IoT conçues pour optimiser les installations électriques et améliorer la performance globale des bâtiments.

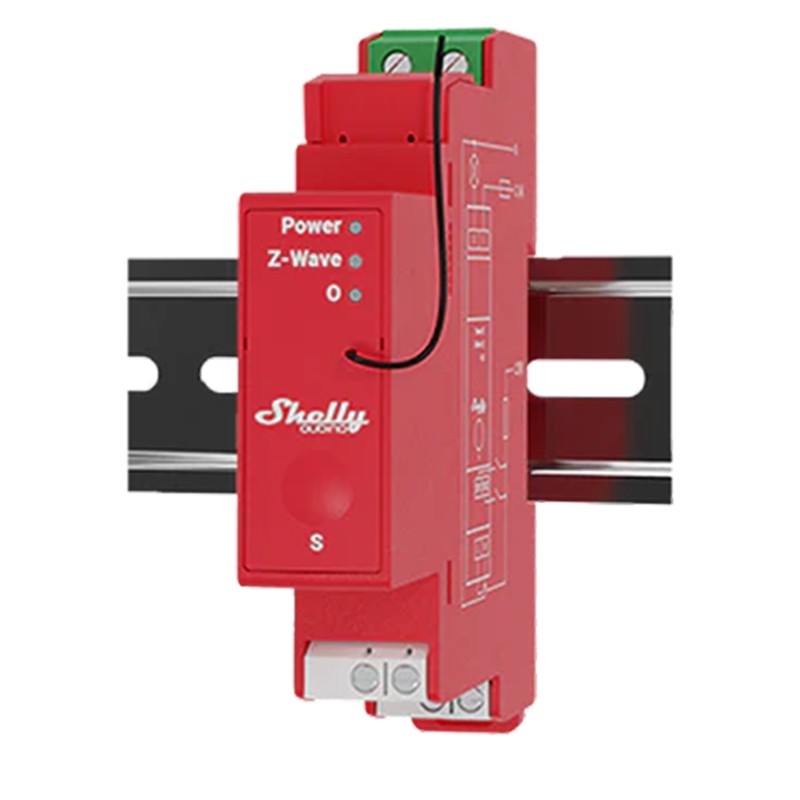

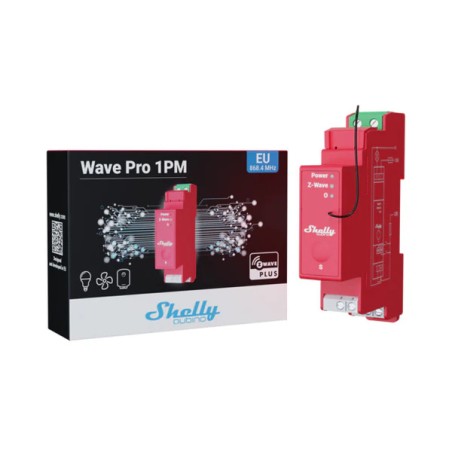

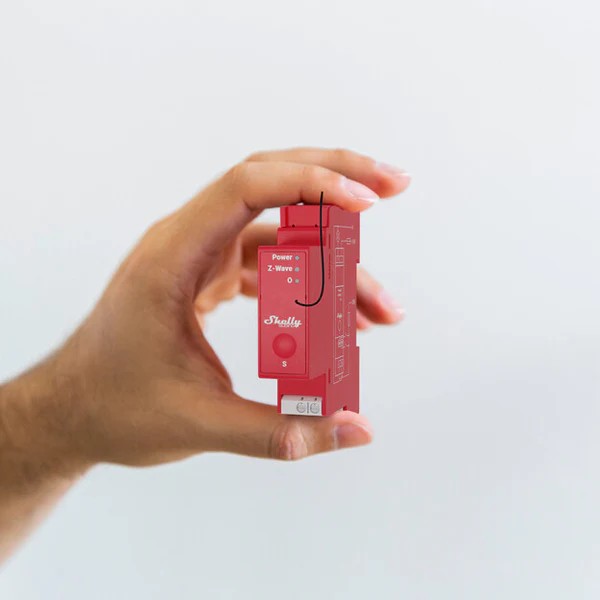

Le Shelly Wave Pro 1 PM est un module relais intelligent 1 canal pour rail DIN, avec mesure de puissance intégrée, conçu pour commander des charges jusqu’à 16 A dans un réseau Z‑Wave de dernière génération.

Il s’utilise pour piloter à distance éclairages, prises, chauffe‑eau ou autres appareils depuis une box Z‑Wave, avec comme principaux atouts la mesure d’énergie en temps réel, les protections intégrées (surchauffe, surcharge, surtension), la fonction répéteur Z‑Wave et une très faible consommation propre (<0,3 W).​

En résumé, le Shelly Wave Pro 1 PM offre un contrôle fiable et sécurisé d’un circuit monophasé tout en fournissant un suivi précis de la consommation, le tout dans un format rail DIN compact et facile à intégrer au tableau électrique.

E-catalogue Z-Wave PRO 1PM module connectée rail DIN 16A - SHELLY WAVE PRO 1 PM

Caractéristiques techniques

• Marque : Shelly

• Gamme produits : Shelly Wave Pro

• Référence : WAVE PRO 1PM

• Fonction : Commutateur intelligent 1 canal avec mesure de puissance (compteur d’énergie intégré)

• Protocole : Z‑Wave Plus série 800

• Bande de fréquences radio utilisée : 868,4 MHz, 865,2 MHz, 869,0 MHz, 921,4 MHz, 908,4 MHz, 916 MHz, 919,8 MHz, 922,5 MHz, 919,7‑921,7‑923,7 MHz, 868,1 MHz, 920,9 MHz (selon régions)​

• Norme de communication : Z‑Wave Plus v2, sécurité S2 (AES‑128), répéteur Z‑Wave intégré​

• Application : Automatisation et mesure de circuits d’éclairage ou d’appareils (chauffe‑eau, climatiseur, prises, etc.)​

• Type connexion : Bornes à vis pour entrée/sortie secteur, connexion Z‑Wave sans fil

• Application compatible : Toute passerelle / box domotique Z‑Wave Plus (Jeedom, Home Assistant via dongle, Fibaro, etc.)​

• Portée : Jusqu’à 40 m en intérieur (variable selon environnement)​

• Tension d’alimentation : 110‑240 V AC, 50/60 Hz ; également 24‑48 V DC / 12 V DC ±10% selon fiche détaillée​

• Charge maximale : 16 A max en AC (jusqu’à ~3,5 kW à 230 V)​

• Consommation éléctrique : < 0,3 W​

• Usage intérieur ou extérieur : Intérieur (montage dans tableau électrique sec)

• Température de fonctionnement : −20 °C à +40 °C​

• Type montage : Rail DIN (module 1U, largeur 19 mm)​

• Dimensions : 94 x 19 x 69 mm (H x L x P) ±0,5 mm​

• Qualité du matériau : Boîtier plastique isolant

• Couleur : Rouge​

• Classe de protection : Classe II (double isolation, montage tableau)

• Installation : Montage sur rail DIN, raccordement sur bornes à vis, inclusion Z‑Wave via bouton, configuration via la box domotique​

• Compatibilité : Interrupteurs bistables ou boutons‑poussoirs (monostables), réseaux Z‑Wave 800, associations directes, scènes avancées​

• Norme et certification : CE, Z‑Wave Plus v2, protections intégrées contre surchauffe, surcharge et surtension​

• Garantie : 2 ans

• Autres information : Compteur d’énergie intégré (puissance et consommation cumulée), agit comme répéteur Z‑Wave, puissance radio <25 mW, conçu pour circuits jusqu’à 2000 m d’altitude.
