Céliane Prise télévision multiples TV-R-SAT - LEGRAND CM0388

LEGRAND CM0388 - Céliane Prise télévision TV-R-SAT DAB+ étoile blindée

La marque Legrand propose dans la gamme Céliane des prises TV multivoies permettant de distribuer simultanément télévision, radio et satellite depuis un seul point de connexion.

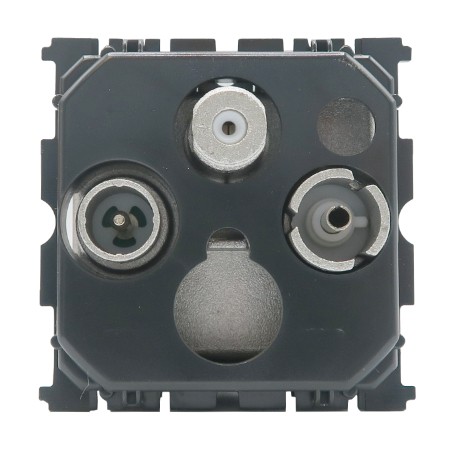

Le mécanisme Legrand Céliane CM0388 est une prise TV-R-SAT DAB+ étoile blindée, conçue pour la réception des signaux TV hertziens UHD, radio FM et DAB+ ainsi que des signaux satellite via un câble coaxial unique.

Compatible 4G LTE et tous opérateurs, elle est destinée aux installations en étoile selon la norme NF C 15-100 et le guide UTE C 90-483 et assure une atténuation de raccordement de l’ordre de 1,5 dB à 860 MHz et 2 dB à 2150 MHz.

Pour constituer un ensemble Céliane complet, la prise CM0388 doit être associée à un support universel Batibox, à un enjoliveur pour prise TV-R-SAT DAB+ (CB0388, CN0388 ou CT0388) et à une plaque de finition Céliane adaptée au décor.

Ce mécanisme est compatible avec les nouveaux et les anciens enjoliveurs et plaques Céliane.

E-catalogue Céliane Prise télévision multiples TV-R-SAT - LEGRAND CM0388

Caractéristique - Céliane Prise télévision

• Marque : Legrand

• Référence fabricant : CM0388

• Gamme produits : Céliane

• Type de produit : Prise télévision sorties multiples TV-R-SAT DAB+.

• Modèle : Prise étoile / terminale, classe A blindée.

• Nombre de sorties : 3 (TV, radio, SAT).

• Connecteur TV : Mâle Ø 9,52 mm.

• Connecteur radio : Femelle (radio FM et DAB+).

• Connecteur SAT : Type F femelle à visser.

• Fonction : Réception des signaux TV hertzienne, radio FM/DAB+ et satellite.

• Compatibilité signaux : TV UHD, radio DAB+, compatible 4G LTE, distribution tous opérateurs.

• Câblage : En étoile blindée classe A, avec câble coaxial, reçoit les différentes fiches du marché.

• Fréquence TV : 5 – 68 / 120 – 862 MHz.

• Fréquence FM : 87,5 – 108 MHz.

• Fréquence SAT : 950 – 2400 MHz.

• Atténuation de raccordement à 860 MHz : environ 1,5 dB et à 2150 MHz : environ 2 dB

• Compatible alimentation à distance : Oui (préamplificateur, LNB).

• Mode de pose : Encastré (dans boîte d’encastrement) ou en saillie sur cadre adapté.

• Nombre de modules (construction modulaire) : 2.

• Dimensions d’appareil (L x H x P) : 45 x 45 x 40 mm environ.

• Fixation : Clipsable dans les supports Legrand Céliane.

• Indice de protection : IP21 (usage intérieur).

• Résistance aux chocs : IK04.

• Matériau : Thermoplastique.

• Finition de surface : Mat, non traité (mécanisme à habiller).

• Température d’utilisation : -5 °C à +35 °C.

• Température de stockage : -10 °C à +70 °C.

• Installation : En étoile, conforme NF C 15-100 et guide UTE C 90-483 pour immeubles collectifs.

• Usage : Intérieur uniquement.

Fiche technique Céliane Prise télévision multiples TV-R-SAT - LEGRAND CM0388
