Odace thermostat 10A pour plancher chauffant avec sonde schneider S520507

Incompatible avec la nouvelle gamme Odace

SCHNEIDER S520507 Odace thermostat 10A pour plancher chauffant avec sonde

Entreprise française de référence, Schneider Electric conçoit des solutions numériques d’énergie et d’automatismes, alliant innovation, performance et engagement pour un avenir plus durable.

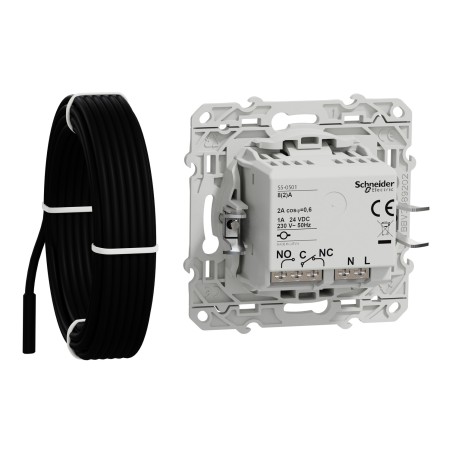

Thermostat électronique Odace blanc 10 A pour plancher chauffant, livré avec sonde, pour la régulation précise de la température ambiante dans les pièces équipées de chauffage au sol.

Ce produit est un thermostat électronique mural destiné au pilotage d’un plancher chauffant électrique, en mode marche/arrêt sur la base de la température mesurée.

Il est livré avec une sonde (capteur de résistance) qui mesure la température du sol, ce qui permet d’éviter les surchauffes et d’optimiser le confort.

La régulation électronique ajuste automatiquement la mise sous tension du circuit de chauffage selon une plage de réglage d’environ 5 °C à 30 °C, permettant à l’utilisateur de choisir la température souhaitée via la commande en façade.

Le thermostat commande la charge de chauffage via un contact de sortie dédié, dimensionné pour un courant nominal de 10 A, ce qui convient à la plupart des planchers chauffants de petites et moyennes surfaces.

Monté en encastré dans une boîte murale standard, il s’intègre dans la gamme Odace et se complète par une plaque de finition pour une installation esthétique et cohérente avec les autres appareillages.

Thermostat électronique encastré Odace pour plancher chauffant, 10 A, avec sonde de sol, permettant une régulation confortable et sécurisée de la température entre environ 5 °C et 30 °C.

E-catalogue Odace thermostat 10A SCHNEIDER S520507

Caractéristique technique

• Marque : Schneider Electric.

• Gamme produits : Odace.

• Référence : S520507.

• Type : Thermostat électronique encastré pour plancher chauffant, mécanisme avec cadre/support.

• Type de commande : Sélecteur/rotatif ou commande en façade pour réglage de la température, avec fonction marche/arrêt.

• Fonction : Régulation de chauffage par thermostat électronique, dédié au pilotage d’un plancher chauffant électrique.

• Application : Chauffage au sol résidentiel ou petit tertiaire, régulation de température de pièces équipées d’un plancher chauffant électrique.

• Nombre de modules : 1 module

• Type de charge : Charge de chauffage résistive (plancher chauffant électrique), thermostat configuré uniquement pour le mode chauffage (pas de refroidissement).

• Courant nominal : 10 A.

• Tension nominale : 230 V CA (alimentation secteur monophasée).

• Fréquences : 50 Hz (réseau domestique standard 230 V CA).

• Type connexion : Raccordement sur bornes à vis (configuration tri‑quadrifilaire pour la partie puissance et commande).

• Type montage : Encastré, dans une boîte d’encastrement murale adaptée.

• Usage intérieur ou extérieur : Usage intérieur uniquement.

• Mode de fixation : Fixation par vis sur la boîte d’encastrement, conforme au standard des appareillages encastrés de la gamme Odace.

• Profondeur d’encastrement : Profondeur standard d’un mécanisme de commande électronique encastré, compatible avec les boîtes d’encastrement classiques.

• Compatible avec boîtes d'encastrement : Boîtes d’encastrement standards diamètre 67 mm ou boîtes appareillage standard utilisées pour la gamme Odace.

• Finition : Aspect blanc, finition lisse/brillante caractéristique des mécanismes Odace blancs.

• Qualité du matériau : Plastique technique (cadre/support et boîtier en matériau isolant), conçu pour l’appareillage mural résidentiel de Schneider Electric.

• Couleur : Blanc.

• Résistance aux chocs : Niveau de résistance mécanique compatible avec l’usage domestique courant pour appareillage mural (respect des exigences des normes EN relatives aux thermostats et appareillages encastrés).

• Classe de protection : Indice de protection IP20 (protection contre les corps solides > 12,5 mm, sans protection spécifique à l’eau), classe de protection adaptée à un montage en intérieur sec.

• Voyant lumineux : Présence possible d’indications visuelles de fonctionnement selon la version (certains thermostats Odace disposent d’un témoin de chauffe ou d’un voyant de mise sous tension). [fonctionnalité suggérée par la gamme, non explicitement détaillée sur toutes fiches, à vérifier sur doc Schneider finale]

• Installation : Installation encastrée, raccordement sur l’alimentation 230 V et sur la charge de chauffage du plancher, câblage de la sonde fournie, puis pose de la plaque de finition Odace adaptée.

• Compatibilité : Compatible avec les systèmes de plancher chauffant électrique dans la limite de la charge admise, et avec les plaques de finition et boîtes d’encastrement de la gamme Odace Schneider Electric.

• Norme et certification : Conforme notamment aux directives 2004/108/CE (CEM) et 2006/95/CE (basse tension) ainsi qu’à la norme EN 60730‑2‑9 relative aux thermostats ; marquages CE.

Fiche produit Odace thermostat 10A SCHNEIDER S520507
