Détecteur 3 Fils avec neutre Square 300W Blanc EUROHM 60222

EUROHM 60222 - Détecteur 3 Fils avec neutre Square 300W Blanc

Eur’Ohm est une marque française reconnue pour son rapport qualité-prix, son innovation et sa fabrication locale spécialisée dans la conception, fabrication et distribution de matériel électrique.

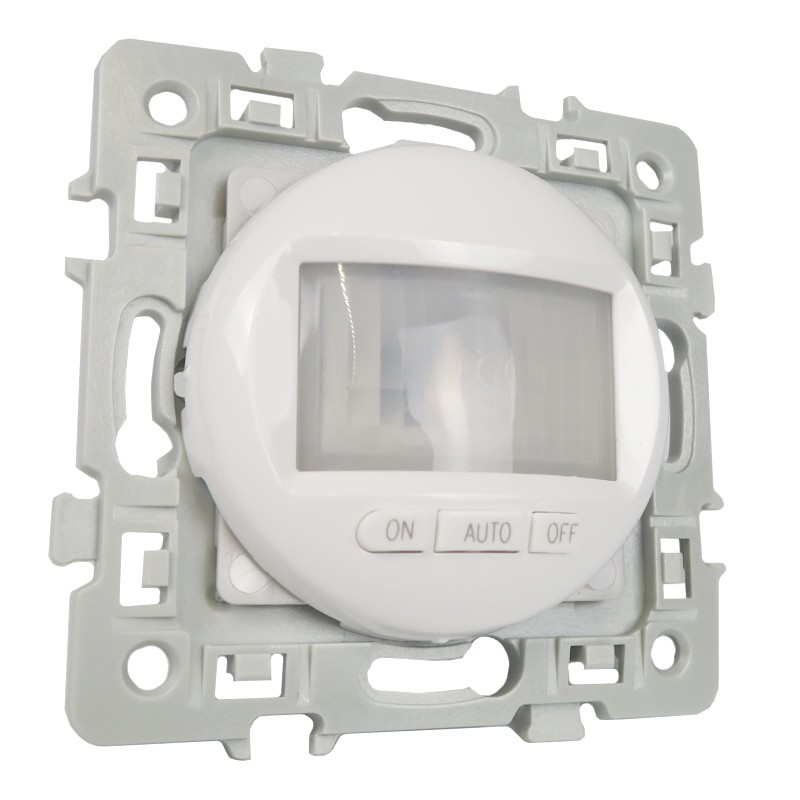

L’EUR’OHM 60222 est un interrupteur automatique encastrable de la gamme Square, équipé d’un détecteur infrarouge de mouvement pour commander automatiquement un éclairage intérieur.
Présentation produit

Interrupteur-détecteur de mouvement programmable EUR’OHM Square, blanc, destiné à automatiser l’allumage et l’extinction d’un circuit d’éclairage selon la présence et la luminosité ambiante.

Le 60222 utilise un capteur infrarouge passif (PIR) pour détecter un déplacement dans sa zone de couverture, puis commander l’éclairage raccordé. Son seuil crépusculaire réglable empêche l’allumage lorsque l’éclairement est suffisant ; la temporisation maintient ensuite la charge allumée pendant la durée paramétrée après la dernière détection.

E-catalogue Détecteur 3 Fils EUROHM 60222

Caractéristique technique Détecteur 3 Fils

• Marque : EUR’OHM

• Gamme produits : Square

• Référence : 60222

• Type : Interrupteur automatique / détecteur de mouvement infrarouge encastrable

• Type de commande : Commande locale 3 positions : arrêt permanent, automatique, marche forcée ; commande auxiliaire possible par boutons-poussoirs externes

• Fonction : Détection de mouvement et commande automatique d’éclairage selon la luminosité ambiante

• Application : Éclairage intérieur de circulation et locaux de passage : couloirs, entrées, garages, caves, sanitaires, etc.

• Nombre de modules : 2 modules / format 1 poste Square, dimensions hors tout 75 × 75 mm.

• Tension nominale : 230 V~ AC

• Fréquences : 50 Hz

• Type connexion : Bornes à vis ; conducteurs jusqu’à 1,5 mm², longueur de dénudage 5 mm

• Type montage : Encastré, mural ; non adapté au montage plafond

• Usage intérieur ou extérieur : Intérieur uniquement, IP20

• Mode de fixation : Fixation dans boîte d’encastrement par vis

• Dimensions : Hauteur 75 mm ; largeur 75 mm ; largeur d’encastrement 47 mm ; profondeur du mécanisme environ 34 mm

• Profondeur d’encastrement : 33 à 34 mm selon la donnée de fiche technique

• Compatible avec boîtes d'encastrement : Oui, boîte d’encastrement de profondeur minimale 40 mm

• Finition : Brillante, surface non traitée

• Qualité du matériau : Thermoplastique

• Couleur : Blanc, RAL approchant 9003

• Résistance aux chocs : IK02

• Classe de protection : IP20 — protégé contre les corps solides de plus de 12,5 mm, sans protection contre l’eau

• Installation : Raccordement possible en 2 fils sans neutre ou 3 fils avec neutre suivant le schéma constructeur ; le câblage 3 fils permet l’emploi de boutons-poussoirs lumineux, sous réserve d’un courant total de voyants ne dépassant pas 40 mA.

• Compatibilité : Portée de détection maximale 8 m ; angle horizontal de 120° selon la fiche actuelle ; une documentation plus ancienne mentionne 160°, ce qui justifie de retenir 120° pour la référence actuellement documentée par le fabricant. Hauteur de pose optimale : environ 1,20 m.

• Norme et certification : Marquage CE et conformité RoHS déclarés.
