LEGRAND 600458 - Prise TV-SAT + RJ45, Catégorie6 STP compacte, Dooxie, Alu - FC

 LEGRAND 600458 Prise TV-SAT + RJ45 Catégorie6 STP compacte Dooxie Alu

Legrand est une marque française de référence dans l’appareillage électrique, offrant une large gamme d’interrupteurs, prises, tableaux et solutions connectées pour tous les types de bâtiments.

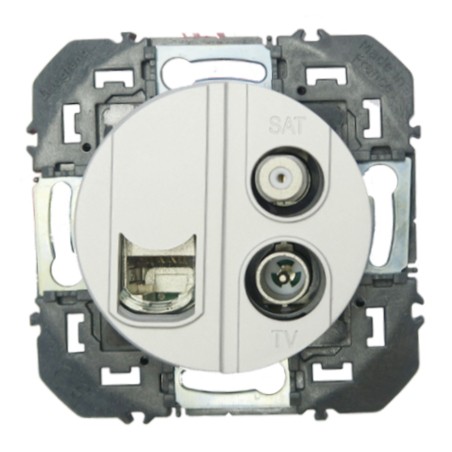

La Legrand 600458 est une prise multimédia compacte Dooxie finition alu regroupant une sortie TV, une sortie SAT et une prise RJ45 Cat.6 STP pour distribuer le signal TV, satellite et réseau dans un seul poste encastré.

Cette prise combine trois connecteurs : un connecteur TV (mâle type TNT), un connecteur SAT (type F pour satellite) et une prise RJ45 catégorie 6 STP pour le réseau informatique jusqu’à 1 Gbit/s.

Elle permet de centraliser dans un seul emplacement mural l’alimentation en signal TV hertzien, satellite et données, ce qui simplifie le câblage et améliore l’esthétique de la pièce.

Le module TV/SAT fonctionne comme une prise terminale, avec une atténuation de raccordement de l’ordre de 1,5 dB à 860 MHz et 2 dB à 2150 MHz, garantissant une bonne qualité de signal pour les récepteurs TV et décodeurs.

La partie RJ45 Cat.6 STP (blindée) assure une transmission fiable des données pour internet, TV sur IP ou réseau local, en limitant les perturbations électromagnétiques grâce à l’écran du câble et du connecteur.

Le mécanisme compact 1 poste se monte en encastré et se complète d’une plaque Dooxie alu, pour un rendu harmonieux avec les autres appareillages de la gamme.

La référence 600458 est une prise TV + SAT + RJ45 Cat.6 STP compacte Dooxie alu, destinée à regrouper les connexions audio‑visuelles et réseau dans un seul appareillage encastré.

E-catalogue Prise TV-SAT + RJ45 LEGRAND 600458

Caractéristiques techniques

• Marque : Legrand.

• Gamme produits : Dooxie, appareillage multimédia (TV, SAT, données).

• Référence : 600458.

• Type : Prise terminale TV‑SAT + prise RJ45 catégorie 6 STP, format compact 1 module, finition aluminium.

• Fonction : Distribution terminale du signal de télévision hertzienne, satellite et du réseau informatique dans une seule prise murale.

• Application : Réseau multimédia résidentiel ou tertiaire léger : raccordement du téléviseur, du décodeur satellite et de l’équipement réseau (box, switch, PC, TV connectée, etc.).

• Nombre de modules : 1 poste (format compact).

• Type de charge : Signal BF/RF pour TV et SAT (4–2400 MHz) et signal de données Ethernet jusqu’à 1 Gbit/s via RJ45 Cat.6 STP (charge très faible, niveau signal).

• Courant nominal : Circuit de signal faible pour TV et SAT, courant très faible pour RJ45 (classement donnée, non puissance) conformément aux applications de communication.

• Tension nominale : Utilisation sur réseaux de communication (TV, satellite et Ethernet) ; pas de commutation de puissance secteur 230 V sur les connecteurs TV/SAT/RJ45.

• Type connexion : Connecteur TV coaxial mâle, connecteur SAT type F fileté, connecteur RJ45 femelle Cat.6 STP pour câble blindé, raccordement par l’arrière du mécanisme.

• Type montage : Montage encastré dans boîte d’encastrement pour appareillage Dooxie.

• Usage intérieur ou extérieur : Usage intérieur uniquement, indice de protection IP20.

• Mode de fixation : Fixation du mécanisme sur le support puis sur la boîte d’encastrement, par vis, avec plaque centrale et plaque de finition Dooxie alu.

• Dimensions : Hauteur d’appareil 73 mm, largeur d’appareil 73 mm, profondeur d’appareil 34 mm.

• Profondeur d’encastrement : Profondeur d’encastrement environ 22,6 mm (partie logée dans la boîte, hors saillie en façade).

• Compatible avec boîtes d'encastrement : Compatible avec les boîtes d’encastrement standards pour appareillage encastré (profondeur 40 mm recommandée), au format Dooxie.

• Qualité du matériau : Corps en thermoplastique, matériau plastique isolant de la gamme Dooxie.

• Couleur : Aluminium, traitement de surface laqué/peint, finition mate.

• Résistance aux chocs : Résistance mécanique conforme à l’appareillage encastré Dooxie (gamme typiquement IK02–IK04 selon les références multimédia, non destinée à un usage intensif type local technique).

• Classe de protection : Indice de protection IP20.

• Installation : Raccordement des câbles coaxiaux TV et SAT sur les connecteurs dédiés, raccordement du câble RJ45 Cat.6 STP sur le connecteur réseau, montage encastré, puis pose de la plaque de finition Dooxie alu.

• Compatibilité : Compatible avec les plaques de finition Dooxie et avec les réseaux de télévision hertzienne, satellite et Ethernet Cat.6 STP des installations domestiques ou tertiaires légères.

• Norme et certification : Conforme aux normes applicables au câblage de communication et prises multimédia (gamme Dooxie certifiée CE, avec performances Cat.6 pour la partie RJ45 et caractéristiques de prise terminale pour la partie TV/SAT).

Fiche technique Prise TV-SAT + RJ45 LEGRAND 600458
