Détecteur de mouvement mural 140° Blanc - LEGRAND 048945

LEGRAND 048945- Détecteur de mouvement mural 140° Blanc

Legrand est une référence internationale dans les solutions électriques et numériques, offrant des équipements innovants pour le confort, la sécurité et l’efficacité énergétique des bâtiments.

Le Legrand 048945 est un détecteur de mouvement infrarouge autonome ECO1, 3 fils avec neutre, IP42, pour fixation murale en saillie, angle 140°, portée 8 m, destiné à l’allumage automatique d’un circuit d’éclairage intérieur dans les lieux de passage.

Ce détecteur infrarouge 140° surveille les déplacements devant le mur jusqu’à 8 m de distance et commande automatiquement l’allumage de l’éclairage lorsque la présence est détectée sous un certain seuil de luminosité, puis coupe le circuit à l’issue de la temporisation réglée, permettant de réduire les consommations et d’améliorer le confort d’usage dans les circulations, entrées et couloirs.

En résumé, le détecteur de mouvement mural ECO1 048945 est une solution simple pour automatiser l’éclairage des zones de passage en intérieur, avec réglage de la temporisation et du seuil de lux pour adapter le fonctionnement aux conditions réelles de lumière.

E-catalogue Détecteur de mouvement - LEGRAND 048945

Caractéristique technique

• Marque: Legrand.

• Référence: 048945.

• Type de montage: Fixation murale en saillie (détecteur à poser directement au mur, gamme Mosaic Stand Alone/ECO1).

• Angle de détection (°): 140° horizontal environ.

• Portée de détection (m): 8 m maxi

• Technologie de détection: Infrarouge passif (PIR), détecteur de mouvement.

• Puissance de charge maximale: Adapté à la commande d’un circuit d’éclairage 230 V~ (charge commutée typiquement jusqu’à 2300–2400 W en résistif selon les fiches généralistes ECO1, charges LED ou fluo à vérifier selon le type de source, valeurs exactes non toujours précisées sur les fiches abrégées).

• Tension d’alimentation (V): 230–240 V~ AC, 50–60 Hz.

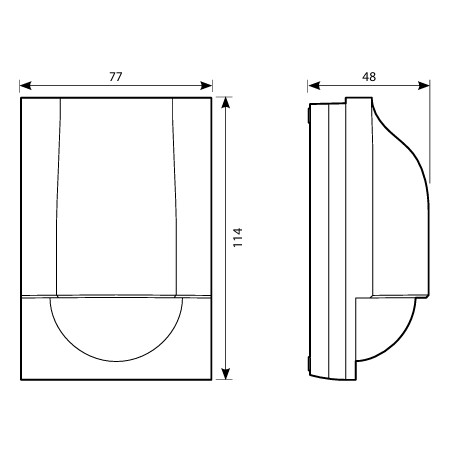

• Longueur : 77mm

• Largeur : 48mm

• Hauteur : 114mm

• Hauteur l’installation recommandée: 2,5 m

• Durée de temporisation (Sec): Temporisation réglable d’environ 5–10 s à 10 min par potentiomètre (les fiches produits mentionnent plage 10 s à 10 min, valeur mini pratique 5 s selon certains tableaux techniques).

• Seuil d'enclenchement (Lux): Seuil de luminosité réglable d’environ 10 à 1275 lux (luminosité de déclenchement ajustable, valeur maxi 1275 lx).

• Indice de protection (IP): IP42 (protection contre les corps solides > 1 mm et gouttes d’eau inclinées).

• Résistance aux chocs (IK): IK04.

• Classe de protection: Classe II (double isolation) en montage conforme, pour appareillage mural.

• Usage intérieur ou extérieur: Principalement usage intérieur ou zones intérieures protégées, certains distributeurs le mentionnent comme utilisable en extérieur abrité en raison de l’IP42, pour cages d’escalier, couloirs, entrées, garages, caves, circulations.

• Température de fonctionnement: Environ -5 °C à +40 °C ou -20 °C à +40 °C selon fiches distributeurs (fourchette de service donnée pour l’usage courant).

• Couleur du boîtier: Blanc (type blanc Legrand, équivalent RAL clair).

• Matériau: Plastique thermoplastique, sans halogène, finition de surface brillante.

• Norme et certification: Produit marqué CE, détecteur autonome ECO1 pour bâtiments résidentiels/tertiaires, IP42 / IK04 / Classe II, conforme aux exigences de sécurité basse tension et CEM

• Garantie: 2 ans

• Autres information: Consommation propre très faible (ordre de 0,7 W indiquée par certains sites), réglage par potentiomètres du temps d’allumage et du seuil de lux, un seul détecteur par circuit, non commandable à distance, non interconnectable, pas d’interface DALI ni de gestion radio, adapté aux circuits d’éclairage classiques pour cage d’escalier et couloirs.

​Fiche technique Détecteur de mouvement - LEGRAND 048945
