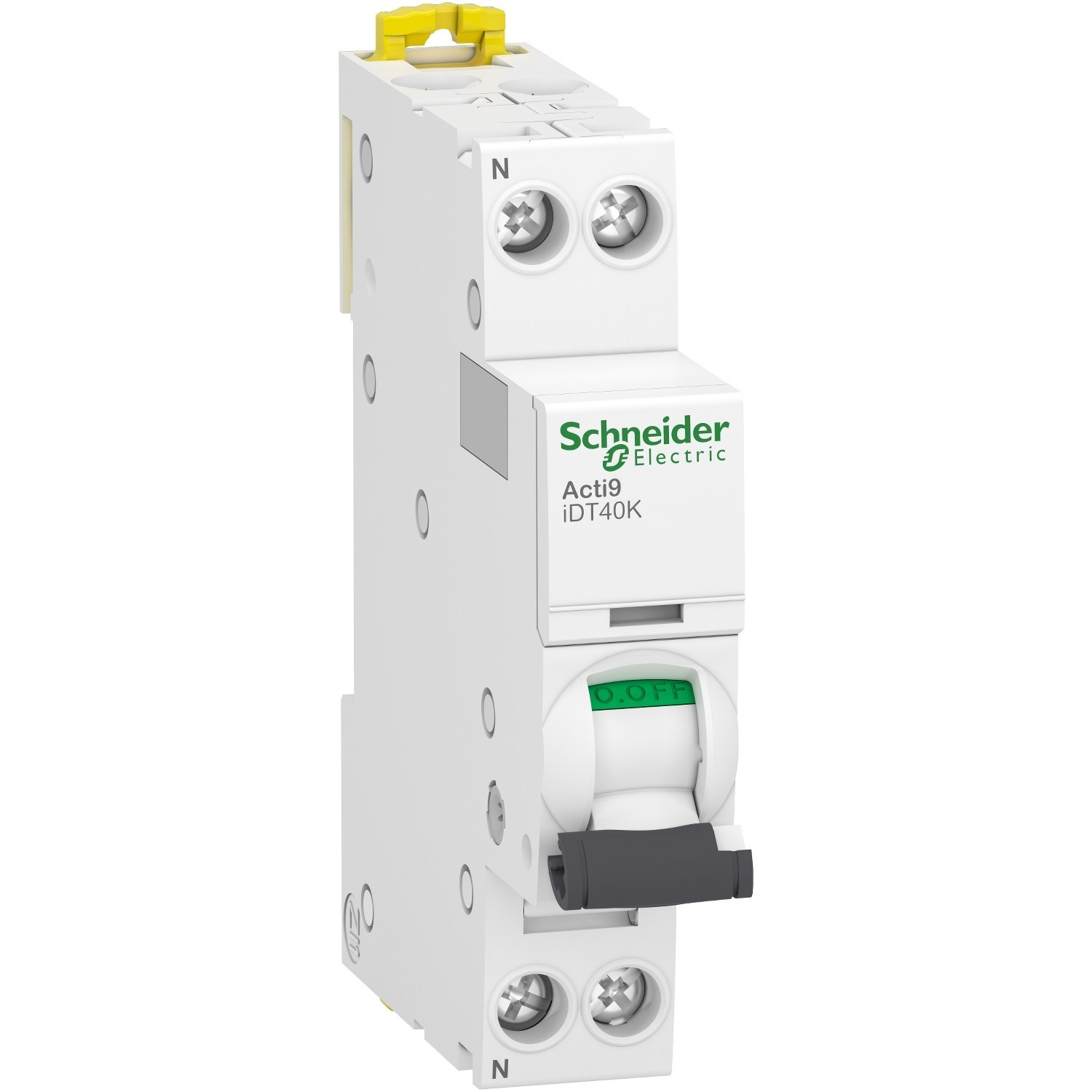

Disjoncteur IDT40 1P+N 25A 4,5kA courbe C Schneider A9P71625

SCHNEIDER A9P71625 - Disjoncteur IDT40 1P+N 25A 4,5kA courbe C

Schneider Electric est reconnue comme un leader mondial pour ses solutions connectées qui optimisent la performance énergétique et la durabilité.

Acti9 iDT40K A9P71625 est un disjoncteur modulaire 1P+N 25 A courbe C, 4500 A/4,5 kA, dédié aux applications tertiaires monophasées 230 V.

Ce disjoncteur protège, commande et isole un départ 25 A 1P+N avec protection thermomagnétique courbe C, en offrant une protection absolue contre les courants de courts‑circuits et de surcharges, une coupure pleinement apparente par maneton et un montage rapide sur rail DIN 35 mm.

En résumé, l’Acti9 iDT40K A9P71625 est une solution compacte, performante et conforme EN/CEI 60898‑1 et EN/CEI 60947‑2 pour la distribution et la protection des circuits 1P+N 25 A dans la gamme Acti9 iDT40K.

E catalogue Disjoncteur IDT40 1P+N 25A 4,5kA courbe C - Schneider A9P71625

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P71625

• Gamme produits : Acti9 iDT40K (famille Acti9 iDT40)

• Fonctions : Disjoncteur miniature pour distribution, protection contre les surcharges et les courts circuits, commande et isolement de circuits monophasés 1P+N 230 V

• Nombre de modules : 2 pas de 9 mm (largeur 18 mm, 1 module de 18 mm)

• Tension nominale de fonctionnement : tension assignée Ue 230 V CA 50 Hz

• Type de tension : AC

• Tension de commande : 230 V CA 50 Hz (tension du circuit protégé)

• Courant nominal de fonctionnement : courant nominal In 25 A

• Puissance nominale charge : circuits monophasés 230 V 25 A dans la limite du pouvoir de coupure 4,5 kA

• Charge maximale : pouvoir de coupure assigné selon EN/IEC 60898 1 à 230 V Icn 4,5 kA et selon EN/IEC 60947 2 à 230 V Icu 4,5 kA, Ics = 4,5 kA (100% Icn/Icu)

• Type de charge : circuits monophasés usage courant, caractéristique de déclenchement courbe C (limite de déclenchement magnétique 5…10 In EN/CEI 60898 1 et 8 In ±20% EN/CEI 60947 2), classe de limitation d’énergie 3

• Nature du cable pour connexion : section de raccordement câble souple 1…10 mm², section de raccordement câble rigide 1…16 mm²

• Type connexion/raccordement : bornes à vis type tunnel en amont et aval, longueur de dénudage 14 mm, couple de serrage 2 N·m

• Manette pour commutation manuelle : maneton frontal avec indication ON/OFF, coupure pleinement apparente (pôle neutre sectionné en même temps que la phase selon famille iDT40K)

• Produits auxiliaires associables : blocs différentiels et modules de détection d’arc Acti9 Active iDT40 1P+N 25 A (A9TAA1625, A9TAA2625, A9TYA4625, A9TYAE625), peignes et répartiteurs horizontaux Acti9 iDT40 1P+N (A9XPN612, A9XPN624, A9XPN648, A9XPP612)

• Mode de pose : montage en tableau sur rail DIN

• Type de fixation : rail DIN symétrique 35 mm

• Hauteur : 85 mm

• Largeur : 18 mm (2 pas de 9 mm)

• Profondeur : 74 mm profondeur d’encastrement 44 mm

• Couleur : blanc (famille Acti9 iDT40K)

• Classe de protection (IP) : IP20

• Temperature d'utilisation : température ambiante en fonctionnement −25…70 °C, température de stockage typiquement −40…70 °C (caractéristiques de la gamme Acti9 iDT40)

• Qualité du matériau : boîtier isolant pour appareillage modulaire tertiaire, produit Acti9 avec conformité RoHS et données environnementales disponibles (empreinte carbone, emballage carton recyclé)

• Norme et certification : EN/IEC 60898 1 (Icn 4,5 kA à 230 V), EN/IEC 60947 2 (Icu 4,5 kA à 230 V, aptitude au sectionnement, catégorie de surtension 3, degré de pollution 3), marquage CE et label NF pour la famille Acti9 iDT40K

• Garantie : 2 ans

• Utilisation recommande : protection, commande et isolement de circuits monophasés 1P+N 25 A (éclairage, prises, départs tertiaires) avec possibilité d’association à un bloc différentiel ou à un module de détection d’arc Acti9 Active iDT40 pour la protection des personnes et des biens.
