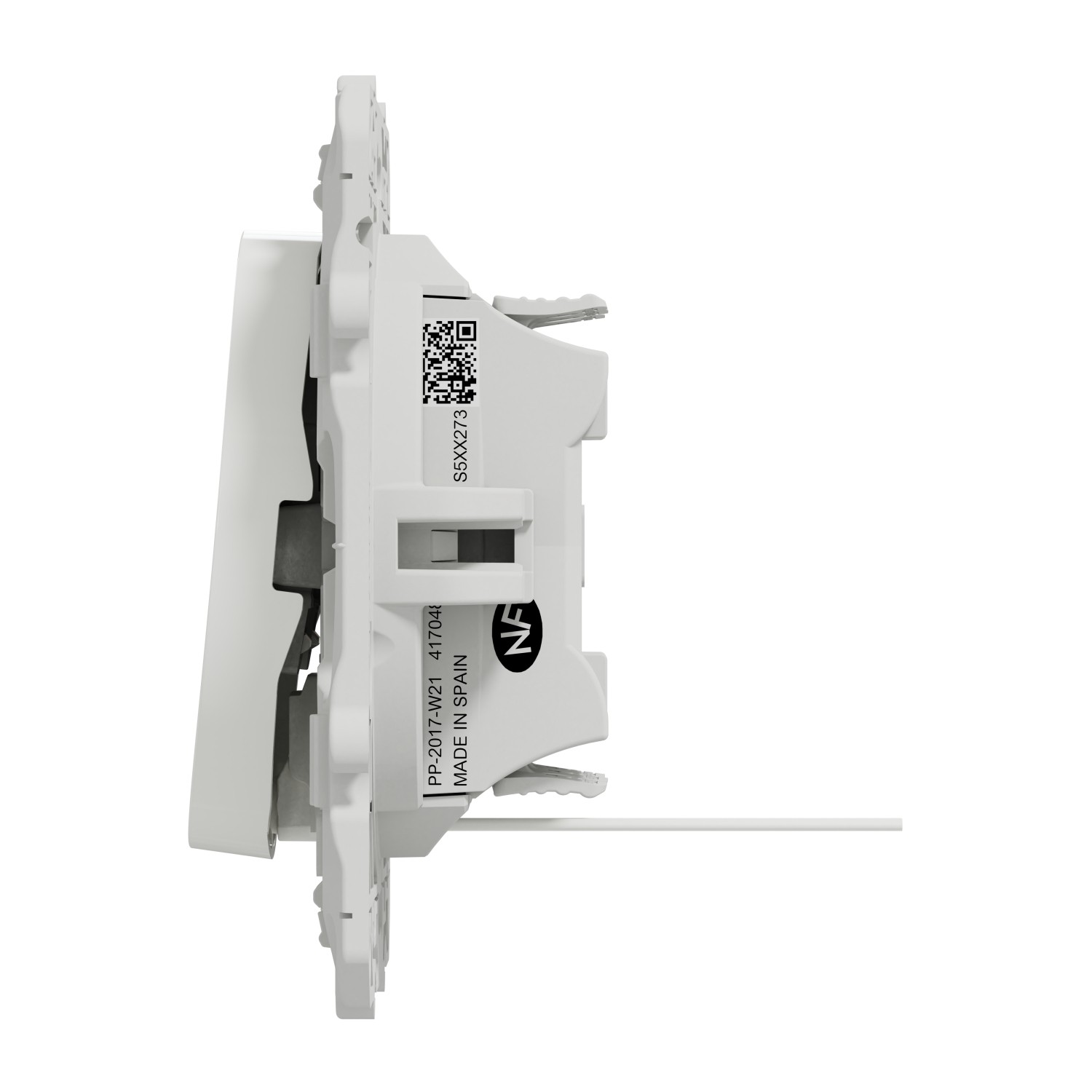

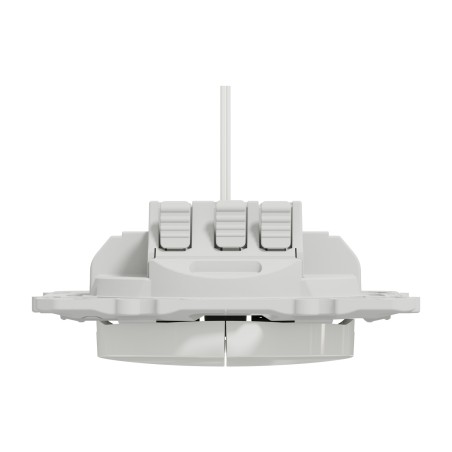

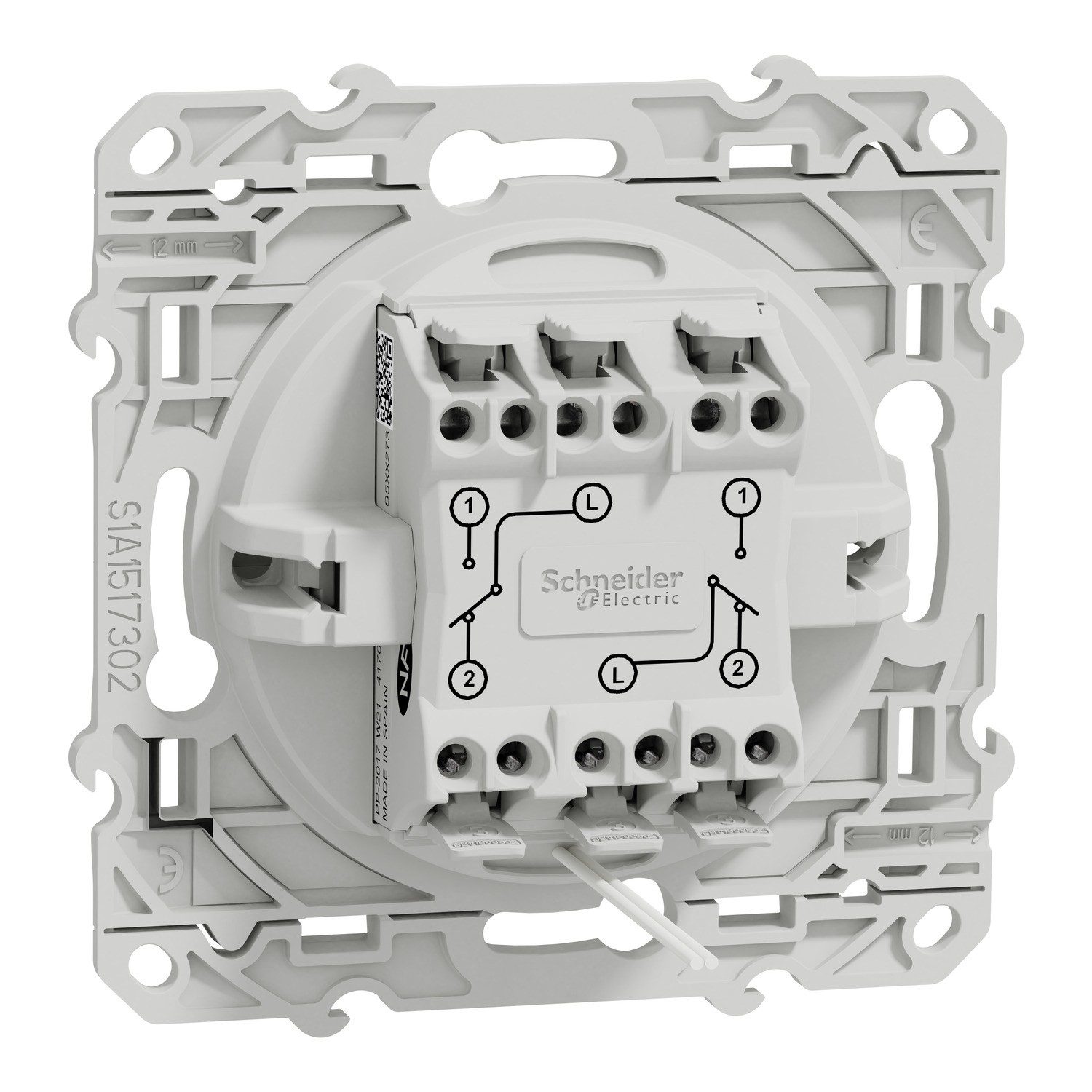

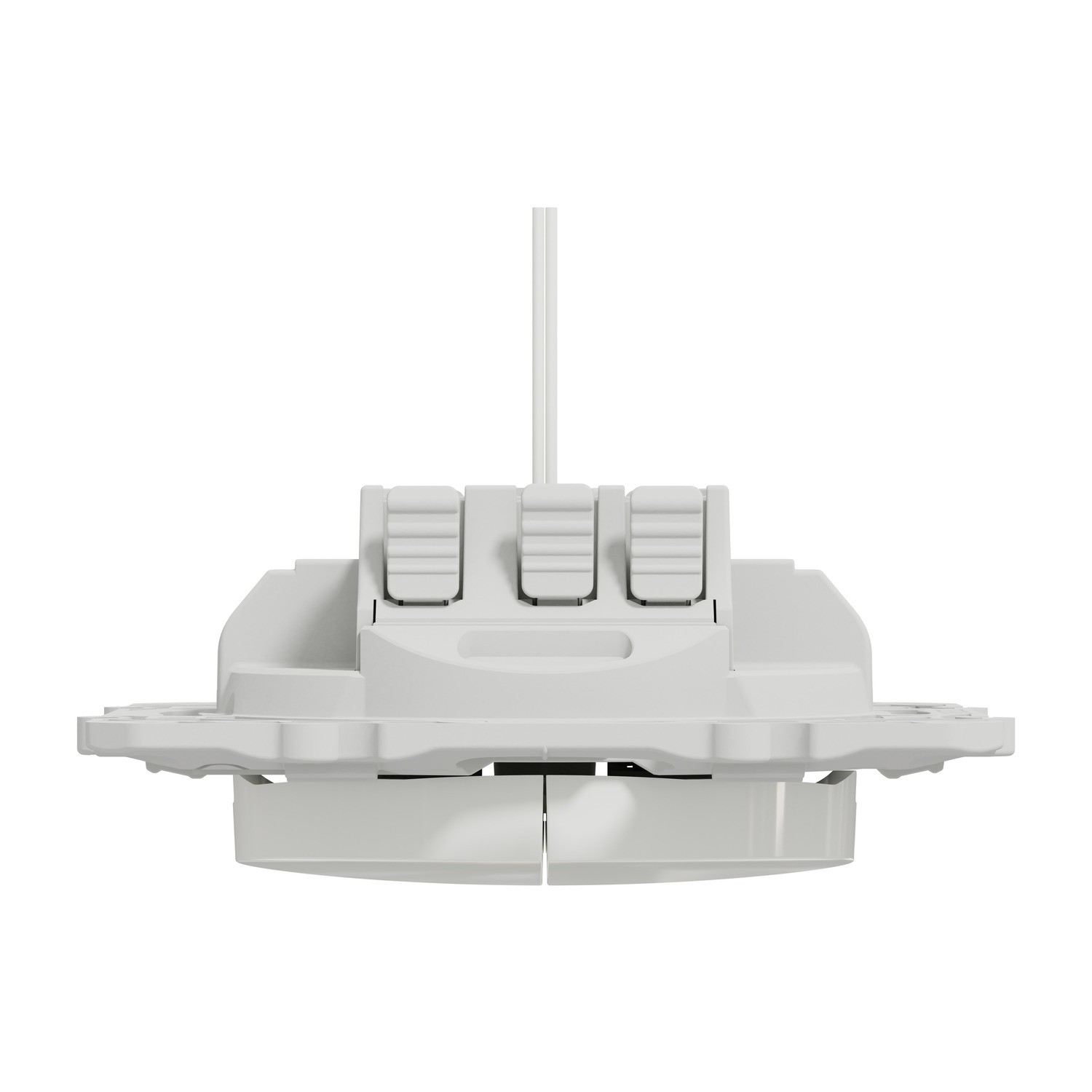

SCHNEIDER S520273 - Va-et-vient, Blanc, 10 A, à vis, LED orange 1,5 mA, Odace

Caractéristiques générales

Va-et-vient + va-et-vient lumineux

Blanc

10 A

à vis

LED orange

1,5 mA

Odace

Caractéristiques techniques

Range of product : Odace

Fonction produit : Interrupteur

Présentation du produit : Mécanisme avec support de fixation

Fonction de l’appareil : Contrôle

Montage de l'appareil : Encastré

type d'interrupteur : 2 unipolaire 2 voies

Nombre de touches : 2

Commande : Enjoliveur

Mode de fixation : Par vis

Couleur : Blanc (RAL 9003)

Finition de la surface : Brillant

Type d'emballage : Capot de protection

Courant assigné d'emploi : 10 AX à 250 V CA 50/60 Hz

Type de charge : 100 W

Capacité minimum de coupure de la charge : 200 opérations à 1,25 In et 1,1 Un cos φ = 0,3

Durée de vie en cycles : 20000 cycle à ON / OFF ( cosφ = 0.6 et Ue nominal )

Durée de vie électrique : 20000 cycle à ON / OFF ( cosφ = 0.6 et Ue nominal )

Nombre de bornes : 6 bornes sans vis

Forme de la tête de vis : Pozidriv N°1

Capacité de serrage des bornes :

1 x 1,5…2 x 2,5 mm² pour rigide câble(s)

1 x 1,5…2 x 2,5 mm² pour souple câble(s)

1 x 1,5…2 x 2,5 mm² pour multibrins câble(s)

Longueur de dénudage des fils : 12 mm

Source lumineuse : LED 1,5 mA

Signalisation locale : Lumineux

Matière :

Plastique anti-UV: façade

PBT (polybutylene terephthalate) GF30: cadre support

PC (polycarbonate) GF10 FR: boitier

Hauteur : 71 mm

Largeur : 71 mm

Profondeur : 33,6 mm

Profondeur d'encastrement : 18,75 mm

Poids du produit : 0,04 kg

Température ambiante pour le stockage : -5…50 °C

Tenue diélectrique : 2000 V

Température de fonctionnement : 5…35 °C

Normes : 2006/95/EEC, EN 60669-1

LCIE: NF 619318A : NF

Tenue aux choc IK : IK04

Degré de protection IP : IP21 D
