Prise de courant Blanc à détrompage Odace - SCHNEIDER S520099
Paiement 100% sécurisé

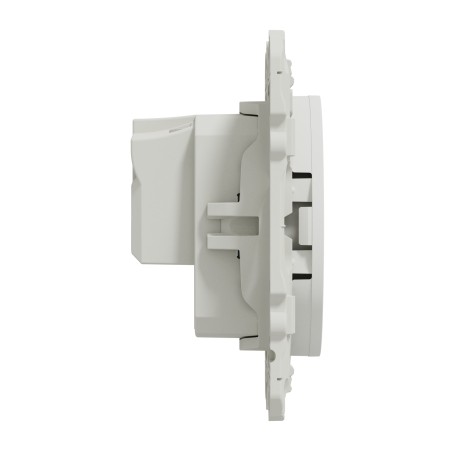

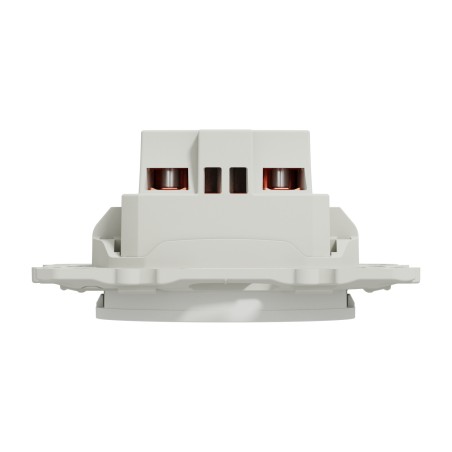

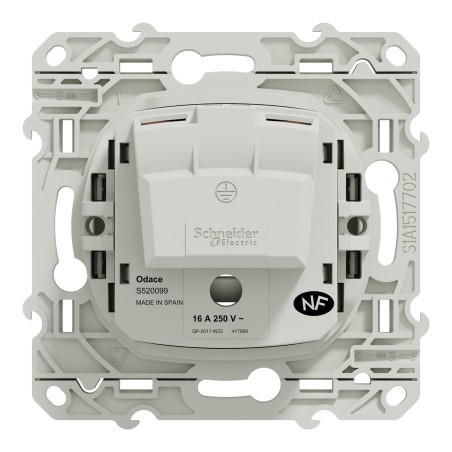

SCHNEIDER S520099 - Prise de courant Blanc à détrompage Odace
La Schneider Electric S520099 est une prise de courant encastrée Odace 2P+T 16 A blanche, à détrompage et raccordement par bornes à vis, livrée avec son support, mécanisme et enjoliveur.
Cette prise fournit une alimentation 230/250 V à un appareil muni d’une fiche 2P+T adaptée, tout en empêchant l’insertion de fiches non compatibles grâce au détrompage ; les éclipses protègent également l’accès aux parties sous tension. Les bornes à vis assurent le raccordement des conducteurs phase, neutre et terre.
La S520099 est une prise murale Odace blanche 2P+T à détrompage, 16 A, prévue pour une pose encastrée en intérieur et nécessitant une plaque de finition Odace vendue séparément.
E-catalogue Prise de courant SCHNEIDER S520099
Marque : Schneider Electric.
Gamme produits : Odace ; génération Odace 2011.
Référence : S520099
Type : Prise de courant fixe encastrée 2 pôles + terre, à détrompage et éclipses de protection.
Fonction : Alimentation électrique d’appareils compatibles via une prise 2P+T ; le détrompage réserve l’utilisation à certaines fiches/équipements adaptés.
Application : Installation électrique résidentielle ou tertiaire légère, en intérieur, pour circuit de prises de courant classique.
Nombre de modules : 2 modules, soit un poste Odace.
Type de charge : Charges domestiques usuelles alimentées en courant alternatif, dans la limite de 16 A
Courant nominal : 16 A.
Tension nominale : 250 V AC ; conçue pour les réseaux basse tension résidentiels français.
Type connexion : Bornes à vis.
Type montage : Encastré.
Usage intérieur ou extérieur : Intérieur ; protection IP21, insuffisante pour une exposition extérieure directe ou une zone soumise à des projections d’eau.
Mode de fixation : Fixation par vis.
Dimensions : Hauteur 71 mm, largeur 71 mm et profondeur 42,5 mm.
Profondeur d’encastrement : 26,5 mm.
Compatible avec boîtes d'encastrement : Boîtes d’encastrement standard adaptées aux mécanismes Odace ; une boîte d’au moins 40 mm de profondeur est recommandée afin de respecter l’encombrement, les rayons de courbure et le raccordement des conducteurs.
Qualité du matériau : Façade en plastique anti-UV
Couleur : Blanc, correspondant au RAL 9003.
Résistance aux chocs : IK04, valeur généralement associée aux mécanismes Odace ; à confirmer dans la fiche technique Schneider de cette référence précise.
Classe de protection : Classe I, car la prise comporte une borne de terre et doit être raccordée au conducteur de protection de l’installation.
Installation : Couper et consigner le circuit, raccorder phase, neutre et conducteur de protection sur les bornes à vis, fixer le mécanisme dans la boîte, puis installer une plaque Odace compatible. L’installation doit respecter la NF C 15-100 et être réalisée par une personne qualifiée.
Compatibilité : Plaques de finition et supports de la gamme Schneider Electric Odace 2011 ; la plaque décorative n’est pas incluse.
