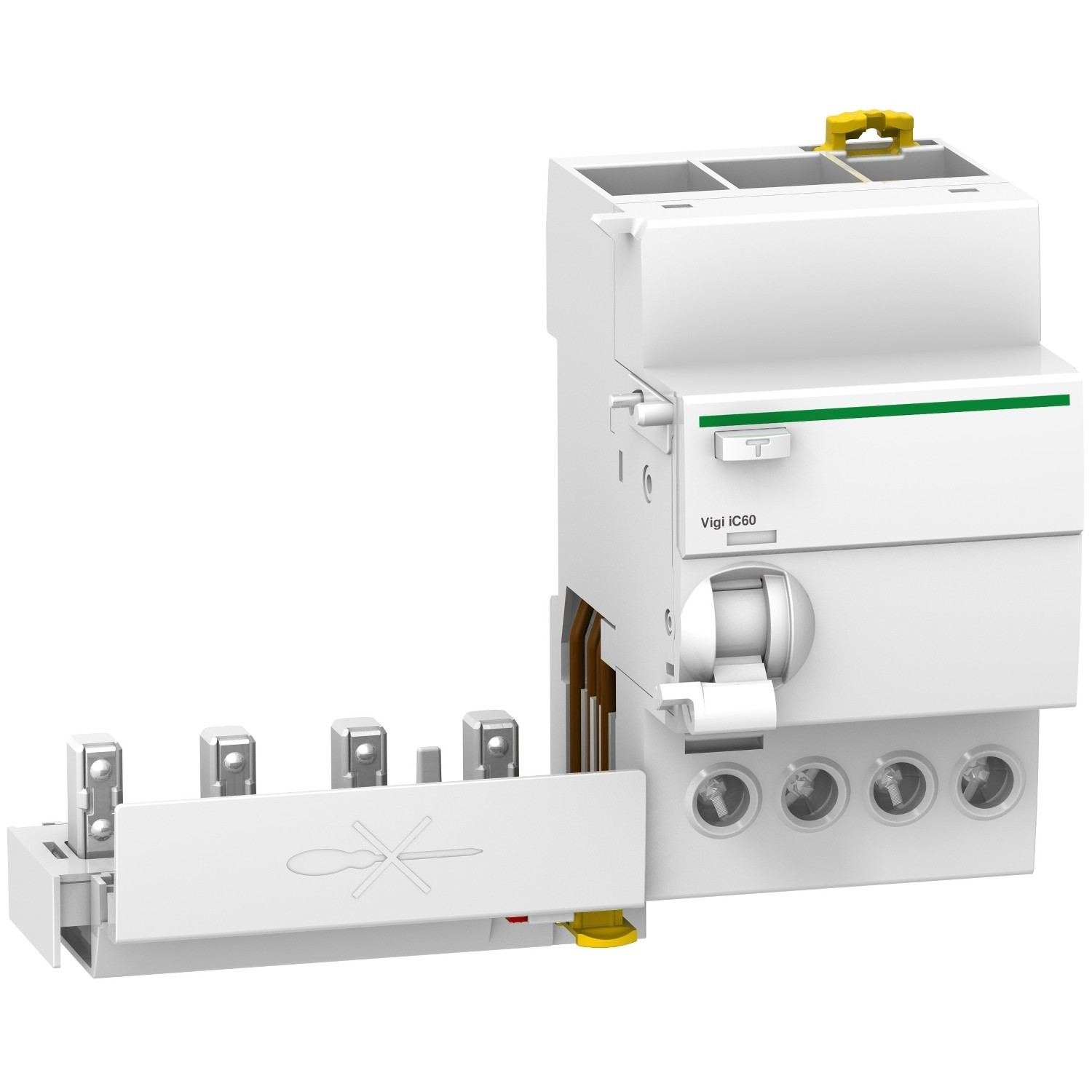

Bloc différentiel IC60 4P 25A 300mA AC Schneider A9Q14425

SCHNEIDER A9Q14425 - Bloc différentiel IC60 4P 25A 300mA AC

Schneider Electric, référence mondiale dans le domaine de l’énergie et des automatismes, promeut une utilisation plus efficace et durable des ressources.

Acti9 Vigi iC60 A9Q14425 est un bloc différentiel additionnel 4P 25 A 300 mA type AC destiné à la protection des personnes et des installations sur réseaux 230/400 V.

Ce bloc différentiel s’utilise associé aux disjoncteurs Acti9 iC60 / Reflex iC60 pour détecter les défauts d’isolement et assurer une coupure sélective, avec comme atouts une sensibilité 300 mA pour la protection incendie, une technologie indépendante de la tension, une tenue aux surtensions jusqu’à 6 kV et une largeur réduite à 6 modules facilitant l’intégration en tableau.

En résumé, l’A9Q14425 offre une solution fiable et compacte pour renforcer la protection différentielle des circuits tétrapolaires 25 A dans les environnements industriels et tertiaires.

E catalogue Bloc différentiel IC60 4P 25A 300mA AC - Schneider A9Q14425

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9Q14425

• Gamme produits : Acti 9 Vigi iC60

• Fonctions : bloc différentiel résiduel additionnel pour protection des personnes et des installations contre les défauts d’isolement et les risques d’incendie

• Nombre de modules : 6 pas de 9 mm

• Nombre de pôles : 4 pôles

• Nombre de pôles protégés : 4 conducteurs (3 phases + neutre ou 4 phases selon schéma)

• Courant nominal : 25 A

• Type courbe : non applicable, fonction différentielle seule sans déclencheur thermique magnétique

• Tension nominale : 230 à 240 V AC et 400 à 415 V AC 50/60 Hz

• Type de tension : AC

• Pouvoir de coupure EN : pouvoir de coupure déterminé par le disjoncteur iC60 associé, conforme EN 61009 1

• Pouvoir de coupure IEC : pouvoir de coupure déterminé par le disjoncteur iC60 associé, conforme IEC 61009 1

• Type connexion - raccordement : bornes à vis de type cage en partie basse, compatibles peignes et répartiteurs Acti9

• Section de raccordement : 1 à 16 mm² souple avec embout et jusqu’à 25 mm² rigide en bornes basses

• Auxiliaires associables : en association avec disjoncteurs Acti9 iC60 et Reflex iC60 et leurs auxiliaires de commande, signalisation et réarmement

• Verrouillable : verrouillage possible via dispositifs de verrouillage des disjoncteurs iC60 associés, bloc lui même non équipé de verrouillage intégré

• Mode de pose : encliquetable sur rail DIN avec connexion directe sur le disjoncteur en tableau de distribution

• Hauteur : 91 mm

• Largeur : 54 mm (6 modules de 9 mm)

• Profondeur : 73 mm

• Couleur : blanc

• Classe de protection (IP) : IP20 en face avant, jusqu’à IP40 une fois installé dans coffret modulaire adapté

• Temperature d'utilisation : de −5 °C à +60 °C en service

• Qualité du matériau : boîtier isolant moulé auto extinguible pour appareillage modulaire basse tension

• Norme et certification : conforme IEC 61009 1 et EN 61009 1, avec tension d’isolement 500 V et tenue aux chocs 6 kV selon IEC 60947 2

• Garantie : 2 ans

• Utilisation recommande : protection différentielle des circuits tétrapolaires 25 A en industrie, grand tertiaire et distribution terminale sur réseaux 230/400 V, en complément des disjoncteurs Acti9 iC60 ou Reflex iC60.
