Disjoncteur différentiel 1P+N 10A 300mA AC 6kA - A9DA6610

SCHNEIDER A9N18548 - Disjoncteur C120N 4P 63A 15kA courbe C

Schneider Electric s’impose comme un acteur incontournable des solutions numériques dédiées à l’efficacité énergétique et à la gestion durable.

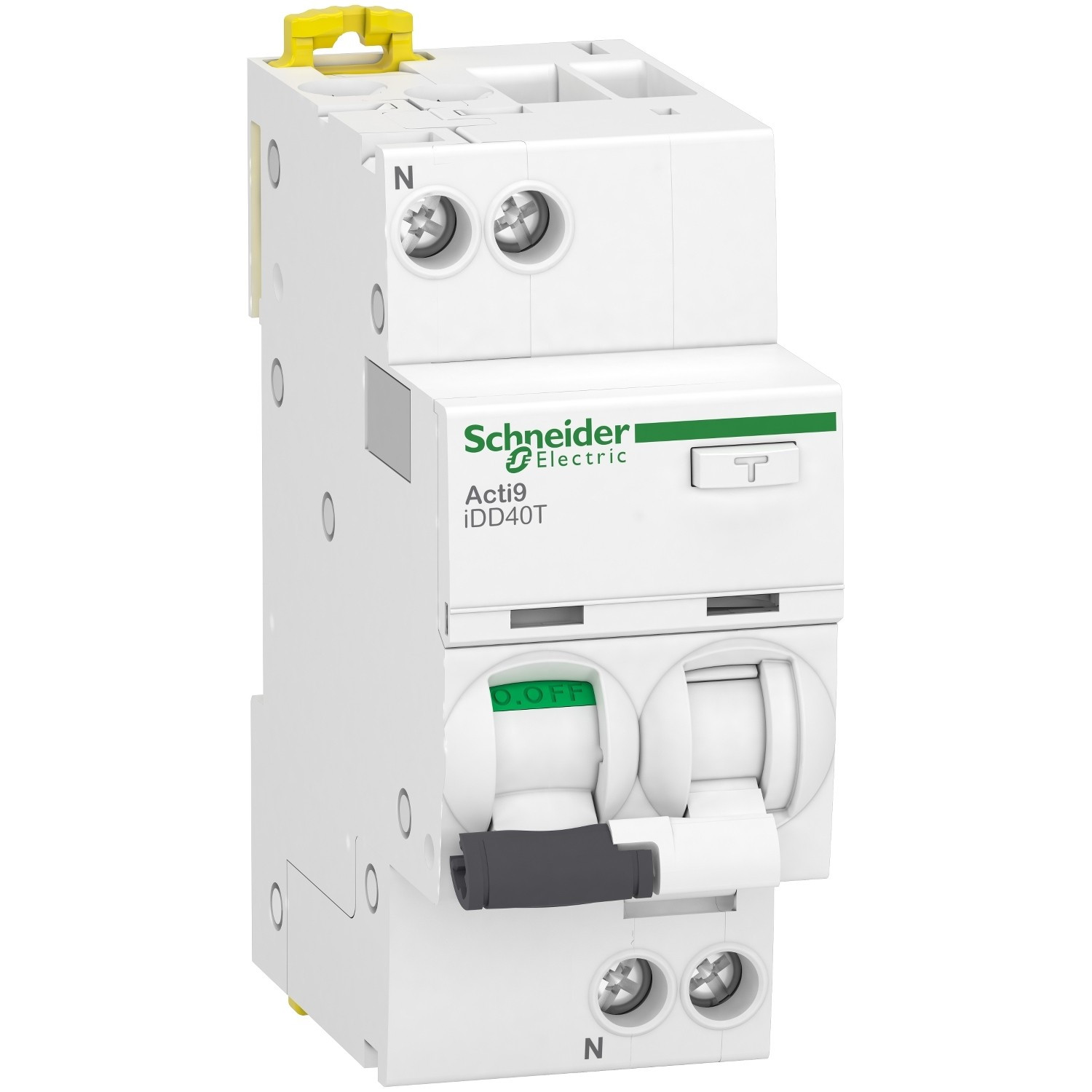

Disjoncteur différentiel SCHNEIDER A9DA6610 : appareil compact Acti9 iDD40T 1P+N 10A courbe C, combinant protection contre les surintensités et les défauts d’isolement avec un pouvoir de coupure jusqu’à 6 kA pour les applications tertiaires.

Ce disjoncteur différentiel s’utilise en tête ou en départ de circuits monophasés 230 V pour protéger les personnes et les biens, avec comme principaux atouts une protection différentielle intégrée type AC 300 mA, une courbe C adaptée aux charges usuelles, un montage rapide sur rail DIN, une connexion par peigne ou câbles, et un pouvoir de coupure 4,5 kA (EN 61009) / 6 kA (IEC 60947-2) assurant un haut niveau de sécurité.

En résumé, le disjoncteur différentiel SCHNEIDER A9DA6610 offre une solution complète, fiable et compacte pour la protection des circuits monophasés 10 A en environnement tertiaire ou résidentiel exigeant, avec une excellente sélectivité et une installation facilitée par la gamme Acti9.

E catalogue Disjoncteur différentiel 1P+N 10A 300mA AC 6kA - SCHNEIDER A9DA6610

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9DA6610

• Gamme produits : Acti9 iDD40T

• Fonctions : Disjoncteur différentiel magnéto-thermique départ 1P+N pour protection contre les surcharges courts-circuits et défauts d’isolement type AC

• Nombre de modules : 2 modules de 18 mm (36 mm)

• Nombre de pôles : 2 (phase + neutre)

• Nombre de pôles protégés : 1 (phase)

• Courant nominal : 10 A

• Type courbe : Courbe C

• Sensibilité différentiel : 300 mA

• Type différentiel : Type AC instantané

• Tension nominale : 230 V CA 50 Hz

• Type de tension : AC (courant alternatif)

• Tension d'isolement assignée : 400 V

• Pouvoir de coupure EN : 4,5 kA selon EN 61009 / EN 61009-1 / EN 61009-2-1

• Pouvoir de coupure IEC : 6 kA selon IEC 60947-2

• Type connexion - raccordement : Bornes à vis peignables compatible peigne Phase/Neutre et câbles rigides ou souples

• Section de raccordement : Câbles rigides 1 à 16 mm² et câbles souples 1 à 10 mm²

• Auxiliaires associables : Compatibles auxiliaires de signalisation et de commande Acti9

• Verrouillable : Oui, par dispositif de cadenassage / verrouillage optionnel

• Mode de pose : Montage sur rail DIN en coffret ou tableau modulaire (pose encastrée non adaptée)

• Hauteur : 85 mm

• Largeur : 36 mm (2 modules)

• Profondeur : 73 mm, profondeur d’encastrement 44 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20 seul, IP40 une fois installé dans un coffret modulaire

• Temperature d'utilisation : De -5 °C à +60 °C environ

• Qualité du matériau : Boîtier en matériau isolant haute performance conforme aux exigences Acti9 (classe d’isolation renforcée)

• Norme et certification : Conforme EN/CEI 61009-2-1 EN/CEI 61009-1 EN/CEI 60947-2 avec marquage CE et label NF selon pays

• Garantie : 2 ans

• Utilisation recommande : Protection de départ de circuits monophasés 230 V dans installations tertiaires et résidentielles (tableaux divisionnaires ou de tête) nécessitant protection surcharge court-circuit et différentiel type AC 300 mA pour charges générales.

Fiche produit Disjoncteur différentiel 1P+N 10A 300mA AC 6kA - SCHNEIDER A9DA6610
