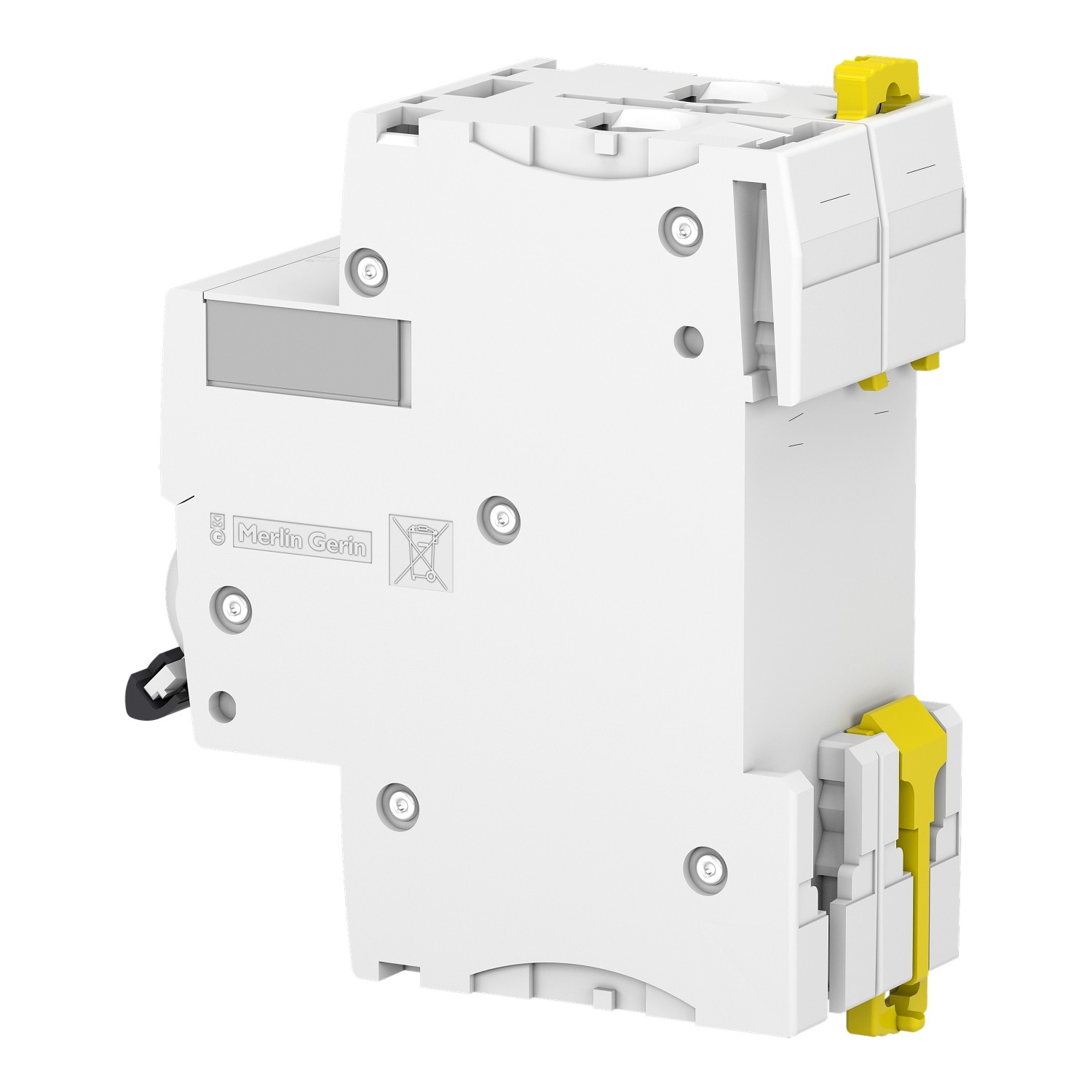

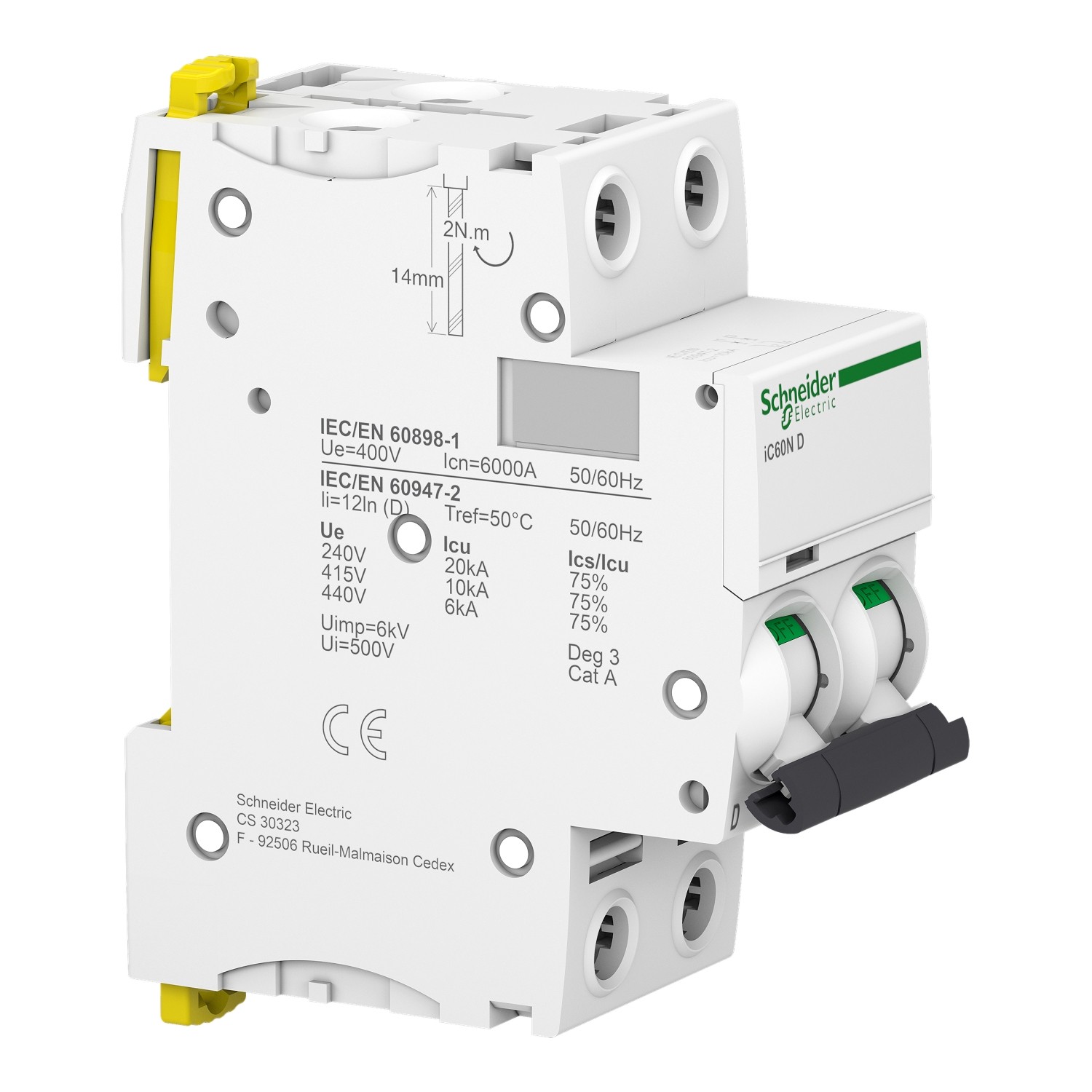

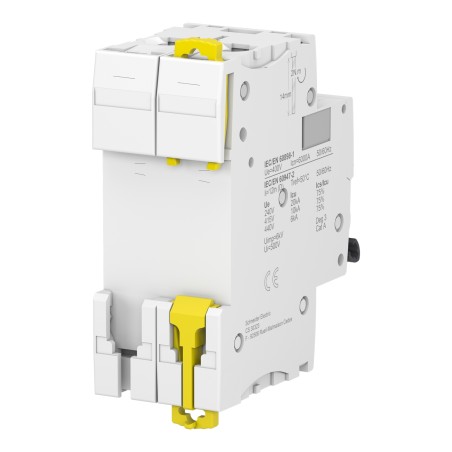

Disjoncteur IC60N 2P 25A 10kA courbe D Schneider A9F75225

SCHNEIDER A9F75225 - Disjoncteur IC60N 2P 25A 10kA courbe D

Société française reconnue internationalement, Schneider Electric propose des solutions intelligentes pour optimiser la consommation d’énergie et améliorer l’efficacité opérationnelle.

L’Acti9 iC60N A9F75225 est un disjoncteur modulaire 2P 25 A courbe D destiné à la protection des circuits basse tension dans les installations tertiaires et industrielles.

Ce disjoncteur s’utilise pour protéger, commander et isoler des circuits jusqu’à 25 A soumis à de fortes pointes de courant (courbe D), avec comme atouts une capacité de coupure élevée jusqu’à 6 kA/10 kA, le système Visitrip pour une localisation rapide du défaut et la compatibilité avec de nombreux auxiliaires Acti9 pour la signalisation et la commande à distance.

En résumé, l’Acti9 iC60N A9F75225 offre une solution fiable, performante et évolutive pour sécuriser des départs 2P 25 A dans les tableaux électriques des bâtiments tertiaires et industriels soumis à des appels de courant importants.

E catalogue Disjoncteur IC60N 2P 25A 10kA courbe D - Schneider A9F75225

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75225

• Gamme produits : Acti9 iC60N

• Fonctions : protection contre les surcharges et courts circuits, commande et isolement des circuits basse tension

• Nombre de modules : 4 pas de 9 mm

• Nombre de pôles : 2

• Nombre de pôles protégés : 2

• Courant nominal : 25 A

• Type courbe : D

• Tension nominale : jusqu’à 400 V CA en emploi sur réseaux 2P selon la fiche Acti9 iC60N

• Type de tension : AC 50/60 Hz

• Pouvoir de coupure EN : 6 kA selon EN/IEC 60898 1

• Pouvoir de coupure IEC : jusqu’à 10 kA selon EN/IEC 60947 2 suivant niveau d’installation

• Type connexion - raccordement : bornes à vis pour câbles et peignes d’alimentation Acti9

• Section de raccordement : typiquement jusqu’à 25 mm² pour conducteurs rigides ou souples suivant configuration Acti9 iC60N

• Auxiliaires associables : auxiliaires Acti9 (contacts de signalisation, déclencheurs, modules Vigi différentiels, auxiliaires de commande et de communication)

• Verrouillable : possibilité de verrouillage au moyen d’accessoires de condamnation en façade Acti9

• Mode de pose : montage modulaire sur rail DIN en tableau électrique

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 78,5 mm

• Couleur : boîtier gris avec levier de manœuvre généralement vert Acti9

• Classe de protection (IP) : IP20 en face avant lorsque installé dans une enveloppe appropriée

• Résistance aux chocs (IK) : IK02 pour l’appareillage modulaire Acti9 iC60N

• Temperature d'utilisation : typiquement de  25 °C à +60 °C en service pour la gamme Acti9 iC60N

• Qualité du matériau : boîtier plastique isolant auto extinguible pour appareillage modulaire basse tension

• Norme et certification : conforme à EN/IEC 60898 1 et EN/IEC 60947 2 pour disjoncteurs modulaires basse tension

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits 2P 25 A à fortes pointes de courant (moteurs, charges inductives, applications tertiaires et industrielles) dans les tableaux de distribution actuels Acti9
