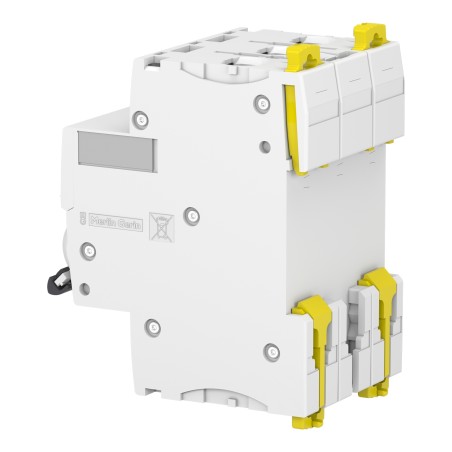

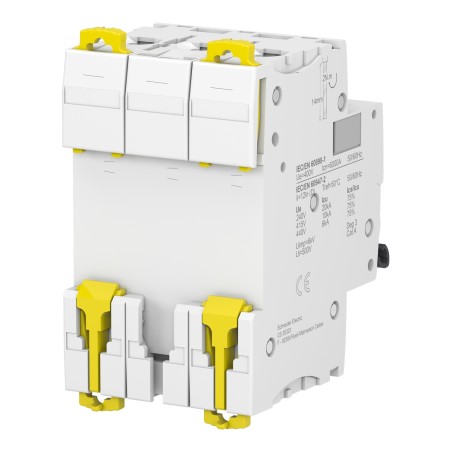

Disjoncteur IC60N 3P 10A 10kA courbe D Schneider A9F75310

SCHNEIDER A9F75310 - Disjoncteur IC60N 3P 10A 10kA courbe D

Schneider Electric se distingue par son expertise en gestion intelligente de l’énergie, en efficacité énergétique et en automatisation durable.

L’Acti9 iC60N A9F75310 est un disjoncteur miniature modulaire 3P 10 A courbe D destiné à la protection et au contrôle des circuits dans les installations tertiaires et industrielles.

Ce disjoncteur s’utilise pour protéger et sectionner des départs triphasés à fort courant d’appel (charges moteurs, transformateurs, équipements industriels), avec comme atouts sa courbe D sélective, son pouvoir de coupure élevé jusqu’à 10 kA, ses systèmes VisiTrip/VisiSafe pour une maintenance rapide et sûre, et la possibilité d’ajouter des auxiliaires et blocs différentiels pour la commande et la surveillance à distance.

En résumé, l’Acti9 iC60N A9F75310 est une solution compacte, performante et évolutive pour sécuriser des circuits triphasés 10 A soumis à de forts appels de courant dans les bâtiments tertiaires et industriels.

E catalogue Disjoncteur IC60N 3P 10A 10kA courbe D - Schneider A9F75310

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75310

• Gamme produits : Acti9 iC60N

• Fonctions : protection contre les surcharges et courts circuits, commande et sectionnement industriel des circuits triphasés

• Nombre de modules : 6 pas de 9 mm

• Nombre de pôles : 3

• Nombre de pôles protégés : 3

• Courant nominal : 10 A

• Type courbe : D

• Tension nominale : 400 V AC Ue 400 V, Ui 500 V, Uimp 6 kV

• Type de tension : AC/DC

• Pouvoir de coupure EN : 6 kA selon EN 60898 1 à 400 V

• Pouvoir de coupure IEC : jusqu’à 10 kA selon IEC/EN 60947 2 à 400 V (20 kA à 230 V)

• Type connexion - raccordement : bornes à vis pour câble et peigne de raccordement Acti9

• Section de raccordement : câble rigide 1 à 25 mm² et câble souple 1 à 16 mm²

• Auxiliaires associables : oui, auxiliaires de signalisation, de commande et blocs différentiels Vigi iC60 de la gamme Acti9

• Verrouillable : oui, par accessoires de verrouillage de la gamme Acti9 iC60N

• Mode de pose : montage sur rail DIN en tableau électrique

• Hauteur : 85 mm

• Largeur : 54 mm

• Profondeur : 78,5 mm

• Couleur : boîtier gris avec façade blanche et levier de commande vert Acti9

• Classe de protection (IP) : IP20 en face avant monté dans un coffret

• Résistance aux chocs (IK) : IK02 typique des disjoncteurs modulaires Acti9 iC60N

• Temperature d'utilisation : de  35 °C à +70 °C en fonctionnement

• Qualité du matériau : matériaux isolants thermoplastiques auto extinguibles pour appareillage modulaire basse tension

• Norme et certification : conforme IEC/EN 60898 1 et IEC/EN 60947 2 avec aptitude au sectionnement industriel

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits triphasés 10 A à fort courant d’appel dans les installations tertiaires et industrielles, en association possible avec auxiliaires et blocs différentiels pour une continuité de service optimisée.
