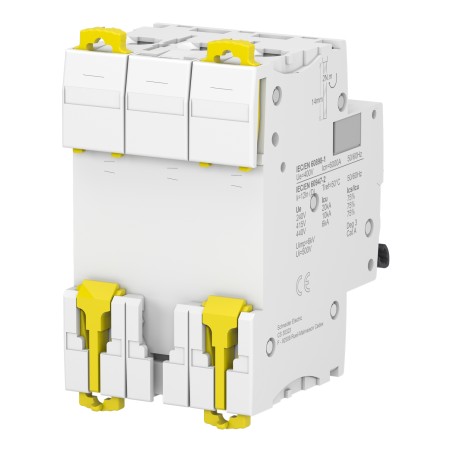

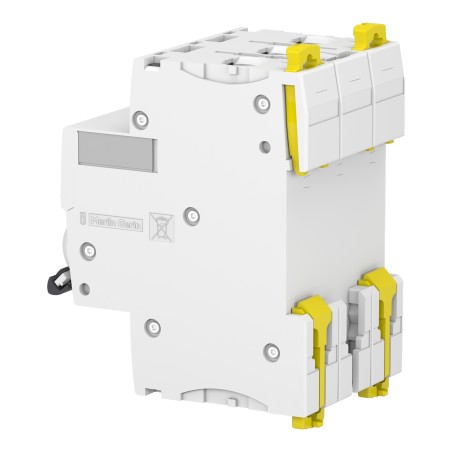

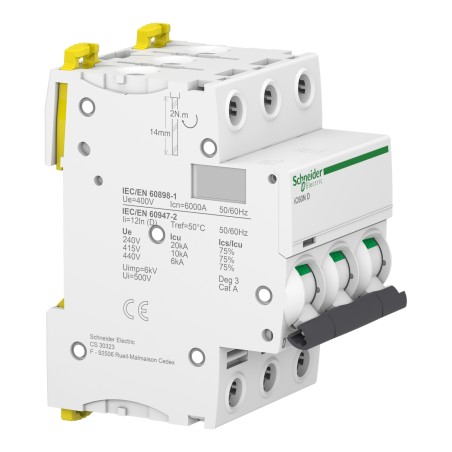

Disjoncteur IC60N 3P 25A 10kA courbe D Schneider A9F75325

SCHNEIDER A9F75325 - Disjoncteur IC60N 3P 25A 10kA courbe D

Spécialisée dans la gestion numérique de l’énergie, Schneider Electric est un groupe français reconnu dans plus de 100 pays.

L’Acti9 iC60N A9F75325 est un disjoncteur modulaire 3P 25 A courbe D, à haut pouvoir de coupure, destiné à la protection des circuits à forts courants d’appel en environnement tertiaire et industriel.

Ce disjoncteur s’utilise pour protéger, commander et isoler des lignes triphasées alimentant moteurs, transformateurs ou charges inductives, avec comme principaux atouts sa courbe D adaptée aux forts appels de courant, son fort pouvoir de coupure jusqu’à 10 kA/20 kA selon norme et sa compatibilité avec de nombreux auxiliaires Acti9 pour la signalisation, le réarmement et la télécommande.

En résumé, l’Acti9 iC60N A9F75325 est une solution fiable, performante et évolutive pour sécuriser les circuits triphasés 25 A soumis à de forts courants de démarrage dans les installations tertiaires et industrielles modernes.

E catalogue Disjoncteur IC60N 3P 25A 10kA courbe D - Schneider A9F75325

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75325

• Gamme produits : Acti9 iC60N

• Fonctions : protection contre les surcharges et courts circuits, commande et isolement de circuits triphasés à forts courants d’appel

• Nombre de modules : 3 modules (6 pas de 9 mm)

• Nombre de pôles : 3

• Nombre de pôles protégés : 3

• Courant nominal : 25 A

• Type courbe : D

• Tension nominale : 400 V AC (tension assignée d’utilisation Ue)

• Type de tension : AC et DC suivant schémas d’utilisation de la gamme iC60N

• Pouvoir de coupure EN : 6 kA selon EN 60898 1 à 230/400 V

• Pouvoir de coupure IEC : jusqu’à 10 kA à 400 V et 20 kA à 230 V selon IEC/EN 60947 2

• Type connexion - raccordement : bornes à vis à cage pour câbles et peignes Acti9, serrage par vis

• Section de raccordement : câble rigide jusqu’à 25 mm² et câble souple jusqu’à 16 mm²

• Auxiliaires associables : auxiliaires de signalisation, de commande, de réarmement, modules différentiels Vigi, peignes et accessoires Acti9 dédiés

• Verrouillable : compatible avec accessoires de verrouillage et cadenassage en position

• Mode de pose : montage sur rail DIN en tableau électrique

• Hauteur : 85 mm

• Largeur : 54 mm (6 pas de 9 mm, soit 3 modules)

• Profondeur : 78,5 mm

• Couleur : blanc RAL9003 avec levier de commande apparent

• Classe de protection (IP) : IP20 seul, IP40 une fois installé dans un coffret adapté

• Temperature d'utilisation : de  35 °C à +70 °C en fonctionnement

• Qualité du matériau : boîtier isolant plastique auto extinguible haute tenue mécanique pour appareillage modulaire basse tension

• Norme et certification : conforme aux normes EN/IEC 60898 1 et EN/IEC 60947 2, produit Green Premium et conforme RoHS

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits triphasés 25 A à forts courants d’appel (moteurs, transformateurs, charges inductives) dans les bâtiments tertiaires, industriels et infrastructures techniques.
