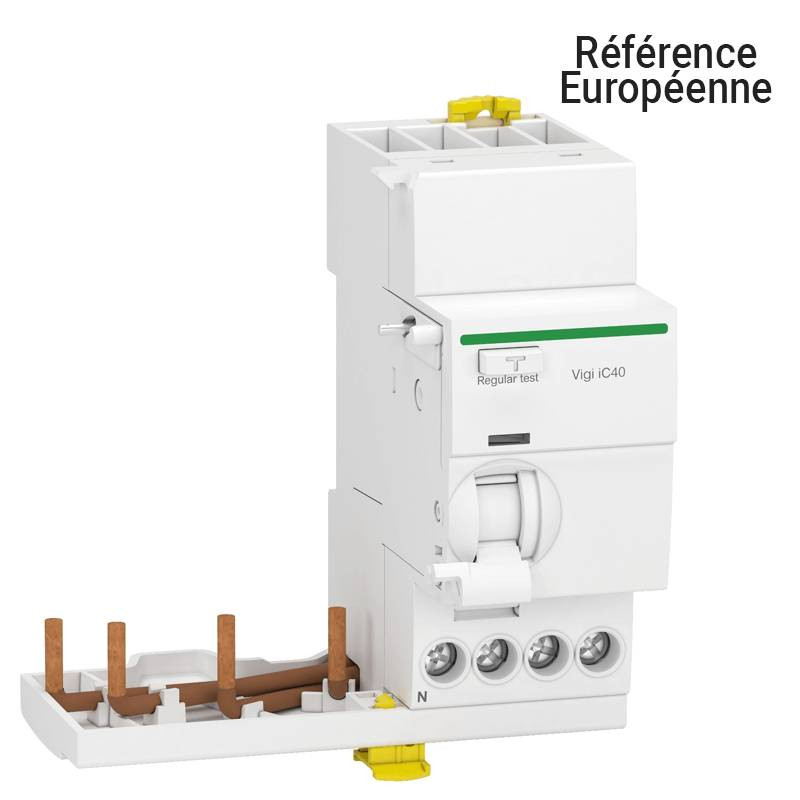

Bloc différentiel Schneider 3P+N 40A 30mA iC40 (iDT40) Acti9 Type-AC - A9Y82740

 IMPORTANT :  Cette référence est une référence Européenne, équivalent référence Française : A9Y62740

Schneider A9Y82740 - Bloc différentiel 3P+N 40A 30mA iC40 (iDT40) Acti9 Type-AC

Avec ses produits électriques modulaires, Schneider Electric sert les besoins des secteurs résidentiel, tertiaire et industriel.

Bloc différentiel Vigi Acti9 iDT40 départ 3P+N 40 A 30 mA type AC, à associer à un disjoncteur iDT40 3P+N pour ajouter la protection différentielle 30 mA sur circuits triphasés 400 V.

Ce module différentiel tétrapolaire 40 A 30 mA type AC est instantané, à technologie différentielle indépendante de la tension, conforme à EN/CEI 61009‑2‑1, clipsable sur rail DIN, largeur 4 pas de 9 mm, bornes à vis en bas (1 à 16 mm² rigide, 1 à 10 mm² souple), tenue aux chocs 4 kV, IP20 seul / IP40 en coffret, endurance mécanique 20 000 manœuvres et électrique 10 000 manœuvres.

E-catalogue Bloc différentiel Schneider - A9Y82740

Caractéristiques techniques

• Marque : Schneider Electric

• Référence fabricant : A9Y62740

• Gamme : Acti9

• Nom du produit : Acti9 Vigi iC40

• Type de produit ou équipement : Blocs différentiels Vigi

• Nom de l'appareil : Vigi iC40

• Compatibilité de gamme : Acti9 iC40

• Description des pôles : 3P + N

• Position du pôle neutre : Gauche

• [In] courant assigné d'emploi : 40 A

• Type de réseau : CA

• Sensibilité du différentiel : 30 mA

• Temporisation protection différentielle : Instantané

• Classe de protection différentielle : Type AC

• Normes : EN/CEI 61009-2-1

• Certifications du produit : CE

• Labels qualité : IMQ - OVE

• Position de l'appareillage dans l'installation : Départ

• Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d'emploi : 400 V CA 50/60 Hz

• Technologie différentiel : Indépendant de la tension

• [Ui] tension assignée d'isolement : 440 V CA 50/60 Hz se conformer à EN/CEI 61009-2-1

• [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à EN/CEI 61009-2-1

• Signalisation locale : Signalisation de défaut

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Connexion électrique sur disjoncteur : Par vis

• Pas de 9 mm : 4

• Hauteur : 99,5 mm

• Largeur : 90 mm

• Profondeur : 74 mm

• Couleur : Blanc

• Durée de vie mécanique : 20000 cycle

• Durée de vie électrique : 10000 cycle

• Mode de raccordement :

• Borne du type à cage bas1…16 mm² rigide

• Borne du type à cage bas1…10 mm² flexible

• Longueur de dénudage des fils : 14 mm for bas connection

• Couple de serrage : 2 N.m bas

• Degré de protection IP : IP20 conforming to IEC 60529 - IP40 (boîtier modulaire) conforming to IEC 60529

• Degré de pollution : 3 conforme à EN/CEI 61009-2-1
