Disjoncteur différentiel VIGI NSX100 25kA - C10B44B100

SCHNEIDER C10B44B100 - Disjoncteur différentiel VIGI NSX100 25kA

Entreprise française à portée mondiale, Schneider Electric transforme la façon dont l’énergie est utilisée et automatisée, dans une logique de durabilité.

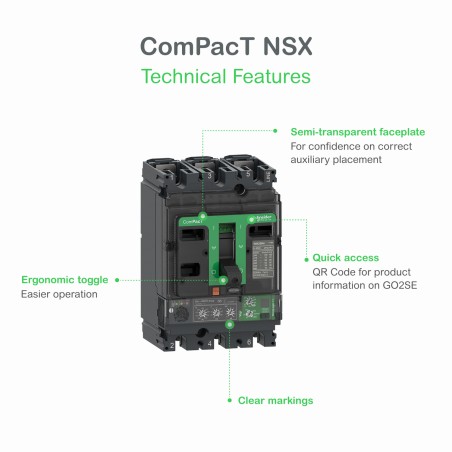

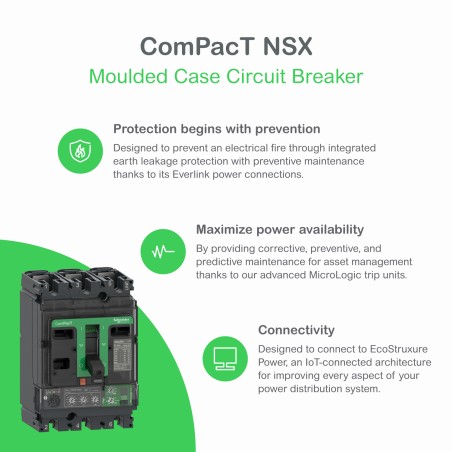

Le ComPacT NSX100B C10B44B100 est un disjoncteur Vigi 4P4D 100 A à déclencheur électronique MicroLogic 4.2AB, assurant la protection et le contrôle des circuits de puissance basse tension jusqu’à 25 kA.

Ce disjoncteur s’utilise pour la protection magnétothermique et différentielle des départs de distribution, moteurs et générateurs en environnements tertiaires et industriels, avec comme atouts sa forte capacité de coupure 25 kA, sa protection différentielle intégrée Vigi et ses réglages précis via MicroLogic 4.2AB.

En résumé, le C10B44B100 offre une solution compacte, complète et hautement performante pour sécuriser les installations basse tension nécessitant une protection 4 pôles 100 A avec déclencheur électronique et fonction différentielle intégrée.

E catalogue Disjoncteur différentiel VIGI NSX100 25kA - SCHNEIDER C10B44B100

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : C10B44B100

• Gamme produits : ComPacT NSX100B

• Fonctions : protection magnétothermique et différentielle des circuits de puissance, moteurs et générateurs, commande et isolement des départs basse tension

• Nombre de modules : appareil boîtier moulé non modulaire, format compact NSX100B 4 pôles

• Nombre de pôles : 4P4D

• Nombre de pôles protégés : 4 pôles protégés par MicroLogic 4.2AB et module Vigi

• Courant nominal : 100 A

• Sensibilité différentiel : protection différentielle intégrée Vigi (plage de réglage du courant résiduel selon courbe du module Vigi associé)

• Type différentiel : disjoncteur Vigi avec protection différentielle électronique associée au NSX100B

• Tension nominale : jusqu’à 415 V AC en utilisation standard ComPacT NSX100B

• Type de tension : AC basse tension

• Tension d'isolement assignée : tension d’isolement élevée conforme aux caractéristiques des disjoncteurs ComPacT NSX100B (classe industrielle)

• Pouvoir de coupure EN : 25 kA sur réseau 415 V AC suivant performances NSX100B

• Pouvoir de coupure IEC : 25 kA à 415 V AC selon normes internationales applicables à la gamme ComPacT NSX

• Type connexion - raccordement : bornes à vis / cosses pour câbles ou jeux de barres selon configuration NSX100B fixe

• Section de raccordement : section de câbles adaptée aux départs 100 A sur NSX100B (section typiquement jusqu’à 50 mm² cuivre suivant configuration)

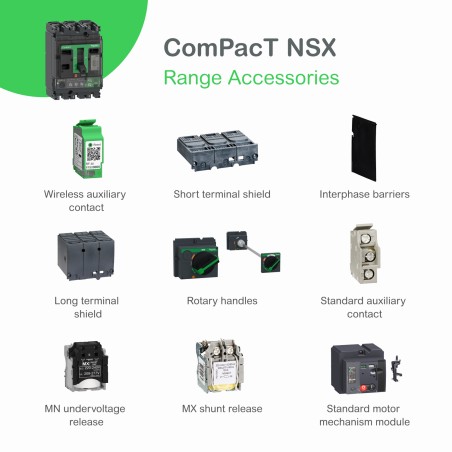

• Auxiliaires associables : gamme complète d’auxiliaires ComPacT NSX (contacts auxiliaires, déclencheurs à minimum de tension, bobines MX, MX+OF, moteurs de manœuvre, etc.)

• Verrouillable : possibilité de condamnation de la manette par cadenas via accessoires de verrouillage ComPacT NSX

• Mode de pose : montage fixe en armoire ou coffret sur platine ou châssis

• Hauteur : 161 mm

• Largeur : 140 mm

• Profondeur : 86 mm

• Couleur : boîtier gris foncé avec face avant noire et repères verts Schneider Electric

• Classe de protection (IP) : IP40

• Qualité du matériau : boîtier moulé isolant haute performance pour appareillage de puissance basse tension

• Norme et certification : conforme aux normes internationales applicables aux disjoncteurs boîtier moulé ComPacT NSX (normes de type IEC/EN 60947-2)

• Garantie : 2 ans

• Utilisation recommande : protection et commande des départs de distribution, moteurs et générateurs dans les installations tertiaires, industrielles et infrastructures nécessitant un disjoncteur 4P4D 100 A 25 kA avec protection différentielle intégrée

Fiche produit Disjoncteur différentiel VIGI NSX100 25kA - SCHNEIDER C10B44B100
