Disjoncteur différentiel VIGI NSX160 36kA - C16F44B160

SCHNEIDER C16F44B160 - Disjoncteur différentiel VIGI NSX160 36kA

Schneider Electric est un leader français des technologies numériques de l’énergie et des automatismes, opérant dans plus de 100 pays à travers le monde.

Le ComPacT NSX160F C16F44B160 est un disjoncteur Vigi à boîtier moulé 160 A, 4 pôles, avec déclencheur Micrologic 4.2 AB assurant la protection thermique, magnétique et différentielle des circuits de distribution basse tension jusqu’à 36 kA.

Il s’utilise pour la protection, le sectionnement et la commande de départs de puissance (moteurs, générateurs et lignes de distribution) en environnement tertiaire et industriel, avec comme atouts sa protection différentielle intégrée, sa forte capacité de coupure 36 kA, ses réglages fins (thermique, magnétique, différentiel) et la possibilité de mesure/communication pour la gestion énergétique.

En résumé, le C16F44B160 ComPacT NSX160F offre une solution compacte, performante et évolutive pour sécuriser et superviser efficacement les circuits de distribution 160 A dans les installations professionnelles exigeantes.

E catalogue Disjoncteur différentiel VIGI NSX160 36kA - SCHNEIDER C16F44B160

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : C16F44B160

• Gamme produits : ComPacT NSX160F Vigi

• Fonctions : protection thermique magnétique et différentielle, sectionnement et commande des circuits de distribution basse tension

• Nombre de modules : disjoncteur boîtier moulé non modulaire, format NSX160F

• Nombre de pôles : 4P4D

• Nombre de pôles protégés : 4 pôles protégés

• Courant nominal : 160 A

• Type courbe : protections réglables par déclencheur Micrologic 4.2 AB (thermique longue durée, magnétique courte durée, terre)

• Sensibilité différentiel : différentielle réglable en courant de fuite (type Vigi AB associé à Micrologic 4.2 AB)

• Type différentiel : relais différentiel intégré Vigi AB pour protection des personnes et des biens

• Tension nominale : jusqu’à 440 V AC en distribution triphasée selon la gamme ComPacT NSX160F

• Type de tension : AC

• Tension d'isolement assignée : typiquement 750 V AC pour la gamme NSX160 (valeur associée au NSX160F Vigi)

• Pouvoir de coupure EN : 36 kA selon EN 60947-2

• Pouvoir de coupure IEC : 36 kA selon IEC 60947-2

• Type connexion - raccordement : bornes à vis pour câbles ou barres, avec accessoires de raccordement ComPacT NSX

• Section de raccordement : adaptée aux calibres 160 A de la gamme NSX (câbles de puissance cuivre ou aluminium selon tableaux de la gamme)

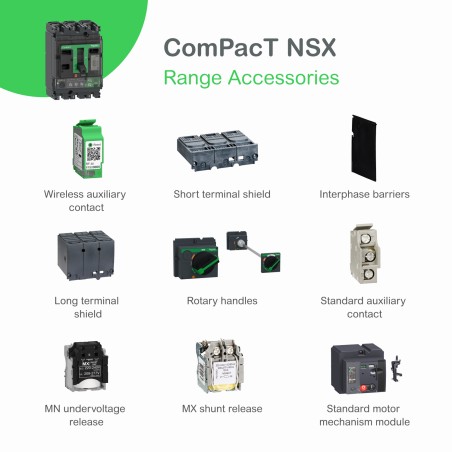

• Auxiliaires associables : auxiliaires ComPacT NSX (contacts auxiliaires, déclencheurs MX/MS, modules de communication et caches bornes)

• Verrouillable : verrouillage possible par accessoires de cadenassage ComPacT NSX sur manette ou porte d’armoire

• Mode de pose : montage fixe dans coffret ou armoire sur platine ou châssis prévu pour NSX160F

• Hauteur : 161 mm

• Largeur : 140 mm

• Profondeur : 86 mm

• Couleur : boîtier gris avec façade et commande frontale noire/verte typiques de la gamme ComPacT NSX

• Classe de protection (IP) : IP40 en face avant dans coffret approprié (apparail boîtier moulé)

• Qualité du matériau : boîtier moulé isolant haute performance auto extinguible pour appareillage de puissance

• Norme et certification : conforme à EN 60947-2 et IEC 60947-2 pour disjoncteurs à boîtier moulé basse tension

• Garantie : 2 ans

• Utilisation recommande : protection et commande de départs de puissance 160 A (moteurs, générateurs, lignes de distribution) dans les installations tertiaires, industrielles et infrastructures nécessitant sélectivité, mesure et protection différentielle intégrée
