Disjoncteur différentiel VIGI NSX400 36kA - C40F44B400

SCHNEIDER C40F44B400 - Disjoncteur différentiel VIGI NSX400 36kA

Reconnue mondialement, Schneider Electric est une société française spécialisée dans les solutions d’énergie numérique et l’automatisation durable.

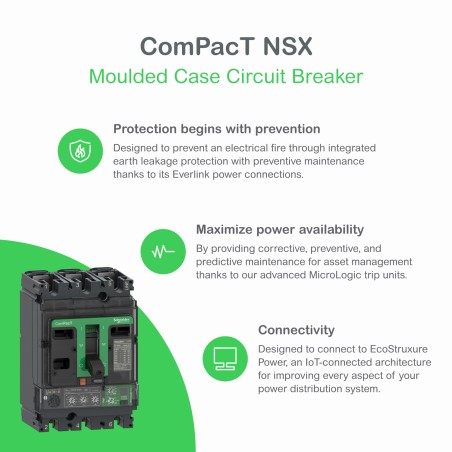

Le ComPacT NSX400F C40F44B400 est un disjoncteur boîtier moulé différentiel Vigi 4P 400 A, 36 kA, avec déclencheur électronique Micrologic 4.3AB, destiné à la protection des réseaux basse tension tertiaires et industriels.

Il s’utilise pour la protection, la coupure, l’isolement et la protection différentielle des circuits de distribution jusqu’à 440 V, avec comme atouts sa forte capacité de coupure 36 kA, ses réglages de protection LSoIR et différentielle intégrée (sensibilité et temporisation réglables) et son déclencheur électronique Micrologic 4.3AB qui optimise la sécurité et la continuité de service.

En résumé, le ComPacT NSX400F C40F44B400 est une solution complète, sélective et évolutive pour la protection de départs principaux 4 pôles 400 A dans les installations tertiaires et industrielles exigeantes.

E catalogue Disjoncteur différentiel VIGI NSX400 36kA - SCHNEIDER C40F44B400

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : C40F44B400

• Gamme produits : ComPacT NSX400F nouvelle génération

• Fonctions : protection contre les surcharges et courts circuits, protection différentielle intégrée, coupure et isolement des circuits de puissance

• Nombre de modules : appareil boîtier moulé non modulaire, version fixe NSX400F

• Nombre de pôles : 4P4D

• Nombre de pôles protégés : 4 pôles (3 phases + neutre, combinaisons 4d ou 3d+N)

• Courant nominal : 400 A à 40 °C

• Type courbe : disjoncteur de puissance à déclencheur électronique Micrologic 4.3AB (fonctions LSoIR) sans courbe domestique B/C/D

• Sensibilité différentiel : réglable 0,3 A 0,5 A 1 A 3 A 5 A 10 A

• Type différentiel : Classe A Vigi intégrée avec temporisation réglable (0 ms 60 ms 150 ms 500 ms 1 s)

• Tension nominale : 440 V AC 50/60 Hz (tension assignée d’emploi Ue)

• Type de tension : AC

• Tension d'isolement assignée : 500 V AC Ui

• Pouvoir de coupure EN : code pouvoir de coupure F 36 kA à 415 V AC selon EN/IEC 60947 2

• Pouvoir de coupure IEC : jusqu’à 40 kA Icu à 220/240 V AC, 36 kA à 380/415 V AC, 30 kA à 440 V AC selon IEC 60947 2

• Type connexion - raccordement : raccordement frontal sur façade, bornes prévues pour barres/câbles, montage sur plaque arrière

• Section de raccordement : adaptée au courant 400 A sur bornes NSX400 (barres ou câbles de forte section, voir capacités standard NSX400)

• Auxiliaires associables : emplacements prévus pour 6 modules d’auxiliaires (contacts auxiliaires, déclencheurs MX/MS, motorisation, etc.)

• Verrouillable : verrouillage possible via accessoires de manette/seraillage ComPacT NSX (possibilité de condamnation par cadenas)

• Mode de pose : montage fixe sur plaque arrière en coffret ou armoire de distribution

• Hauteur : 255 mm

• Largeur : 185 mm

• Profondeur : 110 mm

• Couleur : boîtier noir/gris avec commande frontale type manette ComPacT

• Classe de protection (IP) : IP40 en face avant dans enveloppe appropriée

• Temperature d'utilisation : typiquement de  25 °C à +70 °C pour la gamme ComPacT NSX (avec courant nominal donné à 40 °C)

• Qualité du matériau : boîtier moulé isolant haute performance pour appareillage de puissance basse tension

• Norme et certification : conforme à EN/IEC 60947 2 pour disjoncteurs boîtier moulé basse tension

• Garantie : 2 ans

• Utilisation recommande : protection et coupure de départs principaux ou de sous tableaux jusqu’à 400 A dans les installations tertiaires, industrielles et infrastructures, avec exigences élevées de sécurité, de réglage et de sélectivité.
