Bloc de passage Gris 2 fils 2,5mm à poussoir WAGO 2201-1201

WAGO 2201-1201 - Bloc de passage Gris 2 fils 2,5mm à poussoir

WAGO est une entreprise allemande, experte dans le domaine des blocs et bornes de connexion.

La WAGO 2201-1201 est une borne de passage TOPJOB S pour 2 conducteurs 1,5 mm², à poussoir, pour rail DIN 35 mm, avec ouverture de test intégrée et technologie Push‑in CAGE CLAMP.

Elle s’utilise pour raccorder rapidement des conducteurs cuivre rigides ou souples (0,25 à 2,5 mm²) sans outil, avec un bouton poussoir pour le desserrage, un test facile par borne, la possibilité de pontage, une tenue jusqu’à 800 V / 17,5–18 A et un encombrement réduit de 5,2 mm en largeur.

La borne WAGO 2201-1201 est un bornier traversant 2 voies, 1,5 mm², gris, compact et fiable, idéal pour le câblage soigné et testable de petits circuits de commande sur rail DIN.

E-catalogue Bloc de passage - WAGO 2201-1201

Caractéristique - Bloc de passage

• Marque : WAGO

• Référence : 2201-1201

• Gamme produite : Bornes sur rail TOPJOB S série 2201

• Points de serrage : 2

• Nombre total des potentiels : 1

• nombre des niveaux : 1

• Nombre logements de pontage : 2

• Connexion : 1

• Technique de connexion : Push-in CAGE CLAMP®

• Type d'actionnement : Bouton poussoir

• Matière plastique conducteur raccordable : Cuivre

• Section nominale : 1,5 mm²

• Remarque (Section de conducteur) : En fonction de la nature du conducteur, un conducteur de section inférieure peut également être insérable directement.

• Longueur de dénudage : 9 … 11 mm

• Sens du câblage : Câblage frontal

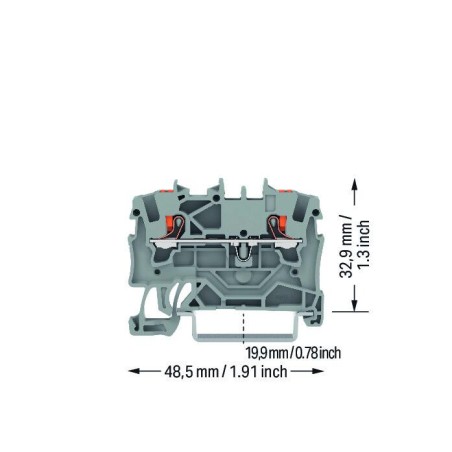

• Largeur : 4,2 mm

• Hauteur : 48,5 mm

• Prof. à partir du niveau supérieur du rail : 32,9 mm

• Profondeur : 39,5 mm

Fiche technique Bloc de passage - WAGO 2201-1201
