Bornes de connexion auto, barrettes domino à vis et blocs de jonction : quelles différences et comment choisir ?

Rôle des systèmes de connexion dans une installation électrique

Dans une installation électrique résidentielle, tertiaire ou industrielle, la qualité des connexions électriques est aussi importante que le choix des câbles, des protections ou des appareillages. Un mauvais raccordement peut provoquer des échauffements, des pannes récurrentes, voire des risques d’incendie. C’est pourquoi il est essentiel d’utiliser des systèmes de connexion fiables, adaptés au type de conducteur, à la section et au contexte d’installation.

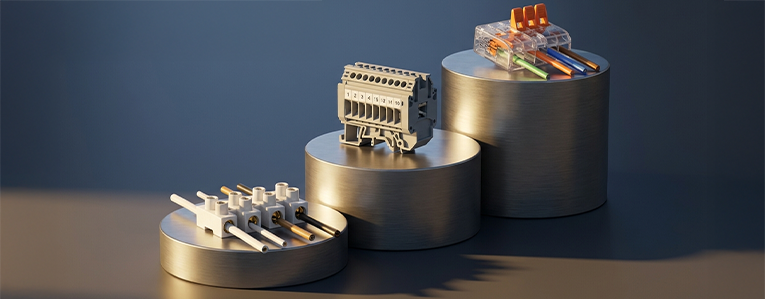

Parmi les solutions les plus couramment utilisées, on retrouve trois grandes familles :

• les bornes de connexion auto, pour des raccordements rapides et compacts ;
• les barrettes domino à vis, solution traditionnelle, robuste et polyvalente ;
• les blocs de jonction, pensés pour l’organisation et la distribution des circuits dans les tableaux et armoires.

Chacune de ces familles répond à des usages bien précis. Bien les connaître permet de gagner du temps à l’installation, de faciliter la maintenance et de fiabiliser l’ensemble du réseau électrique.

Les bornes de connexion auto : rapidité, compacité et fiabilité

Les bornes de connexion auto sont devenues un standard pour les électriciens comme pour les bricoleurs avertis. Leur principe est simple : le conducteur est maintenu par un ressort interne qui exerce une pression constante sur le fil. Il n’y a pas de vis à serrer, ce qui rend le raccordement particulièrement rapide.

Principe de fonctionnement des bornes automatiques

Une borne automatique est généralement constituée de :

• un corps isolant (souvent en matériau plastique technique), parfois transparent pour contrôler visuellement la connexion ;
• un ou plusieurs ressorts de contact internes, en métal conducteur, qui assurent le serrage du conducteur ;
• des alvéoles dimensionnées pour une plage de sections donnée (par exemple de 0,5 à 2,5 mm², ou davantage selon les références).

Le raccordement se fait en deux gestes :

1. dénuder le conducteur sur la longueur recommandée par le fabricant (souvent indiquée sur le corps de la borne) ;
2. insérer le fil dans l’alvéole jusqu’à la butée, le ressort se chargeant de maintenir le contact.

Dans le cas des bornes à levier, le levier permet d’ouvrir le ressort pour insérer ou retirer facilement le conducteur, ce qui offre une grande souplesse lors des modifications de circuit.

Types de bornes de connexion auto

On peut distinguer plusieurs grandes familles de bornes automatiques :

• Bornes à insertion directe pour fils rigides ou semi-rigides, très utilisées dans les boîtes de dérivation et les appareillages encastrés.
• Bornes à levier acceptant les fils rigides, semi-rigides et souvent les fils souples avec embout, particulièrement pratiques pour le câblage d’appareils ou de luminaires.
• Bornes multi-conducteurs (2, 3, 4, 5 fils ou plus) permettant de réaliser des dérivations, répartitions ou prolongations de circuits.
• Bornes spécifiques (par exemple pour neutre, terre, etc.) parfois repérées par des codes couleurs ou des marquages.

Avantages et limites des bornes de connexion auto

Les bornes de connexion auto présentent de nombreux avantages :

• Gain de temps considérable : aucun serrage à la vis, raccordement quasi instantané.
• Compacité : encombrement réduit, idéal dans les boîtes d’encastrement ou les boîtes de dérivation déjà bien remplies.
• Contact stable dans le temps grâce au ressort, qui compense les variations de température et les vibrations.
• Contrôle visuel facilité lorsque le corps est transparent : on voit immédiatement si le conducteur est correctement enfoncé.
• Recâblage simplifié pour les modèles à levier, qui offrent une grande flexibilité en rénovation ou en cas d’ajouts ultérieurs.

Quelques points d’attention toutefois :

• il est indispensable de respecter le type de conducteur accepté (rigide, souple avec embout, etc.) ;
• la section et le nombre de conducteurs doivent être conformes aux spécifications du fabricant ;
• la borne doit être utilisée dans une boîte ou un volume adapté (protection mécanique, respect des règles de la norme en vigueur).

Usages typiques des bornes de connexion auto

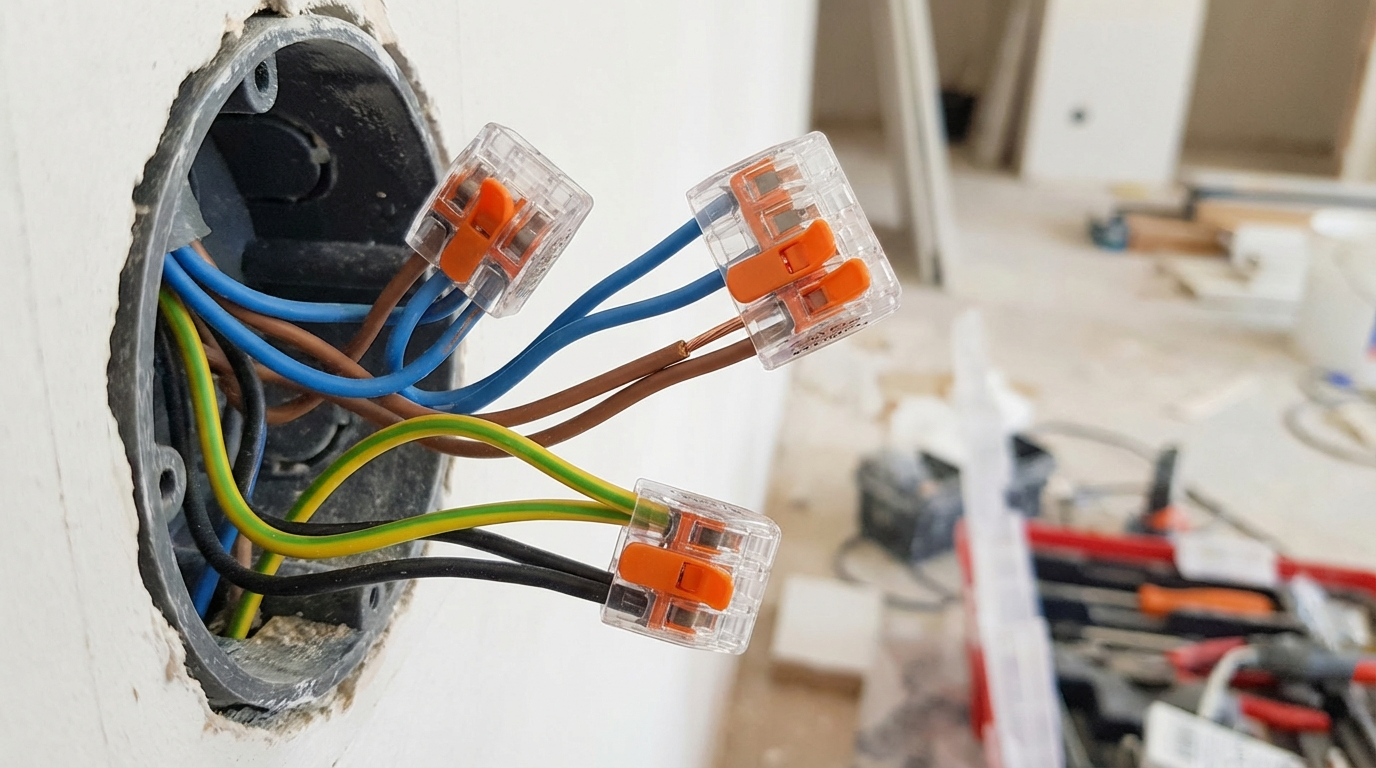

Les bornes de connexion auto sont particulièrement adaptées pour :

• le raccordement d’éclairages (plafonniers, spots, appliques) dans les boîtes de dérivation ou boîtes DCL ;
• les dérivations de circuits (prise supplémentaire, ajout de point lumineux) dans les boîtes encastrées ;
• les prolongations de conducteurs lors de modifications ou de rénovations ;
• les connexions rapides lors de tests ou d’essais, avant la mise en place définitive.

Elles conviennent aussi bien aux bricoleurs avertis qu’aux professionnels, à condition de respecter scrupuleusement les recommandations d’utilisation.

Les barrettes domino à vis : la valeur sûre, polyvalente et économique

Les barrettes domino à vis représentent la solution « historique » en matière de connexion électrique. Malgré l’essor des bornes automatiques, elles restent très utilisées grâce à leur simplesse, leur robustesse et leur large plage d’utilisation.

Structure d’une barrette domino à vis

Une barrette domino à vis se compose généralement de :

• un corps isolant (souvent en matière thermoplastique) comportant plusieurs alvéoles alignées ;
• un insert métallique (souvent en laiton) à l’intérieur de chaque alvéole, assurant la conduction électrique ;
• une ou deux vis de serrage par alvéole, qui permettent de plaquer le conducteur contre l’insert.

Les barrettes proposées en gamme professionnelle couvrent généralement une large plage de sections, par exemple de 4 mm² à 25 mm², ce qui permet de raccorder aussi bien des circuits d’éclairage que des lignes d’alimentation plus puissantes.

Mise en œuvre d’une barrette domino à vis

Le raccordement avec un domino à vis est très simple :

1. Couper l’alimentation du circuit au niveau du tableau afin de travailler en sécurité.
2. Dénuder le conducteur sur une longueur adaptée à la profondeur de l’alvéole.
3. Introduire le fil dans le logement métallique de la barrette.
4. Serrer la vis fermement, sans écraser le conducteur, pour garantir un bon contact.
5. Vérifier que le fil est bien maintenu et qu’aucun brin de cuivre n’est apparent.

Pour un résultat fiable, le couple de serrage doit être suffisant : un serrage trop faible peut provoquer un échauffement, tandis qu’un serrage excessif risque d’endommager le conducteur, notamment s’il est rigide de petite section.

Avantages des barrettes domino à vis

Les dominos à vis restent très appréciés pour plusieurs raisons :

• Polyvalence : adaptés à de nombreux contextes, du résidentiel à l’industriel.
• Compatibilité avec les fils rigides et, avec les précautions nécessaires, les fils souples (souvent avec embout ou cosse pour un meilleur maintien).
• Large plage de sections : certains modèles acceptent des sections importantes (jusqu’à 25 mm²), pratiques pour des lignes de puissance.
• Robustesse mécanique : le serrage par vis offre une bonne tenue mécanique des conducteurs.
• Coût réduit : solution économique, idéale pour des connexions nombreuses et standard.

Limites et bonnes pratiques avec les dominos

Pour conserver tous les avantages des barrettes domino à vis, quelques bonnes pratiques sont à respecter :

• bien choisir la taille de la barrette en fonction de la section du conducteur ;
• éviter de mélanger des sections trop différentes dans la même alvéole lorsqu’il y a deux conducteurs ;
• vérifier périodiquement le serrage dans les installations soumises aux vibrations ou aux variations thermiques ;
• installer les barrettes dans des boîtes ou coffrets adaptés pour garantir la protection mécanique et l’isolement.

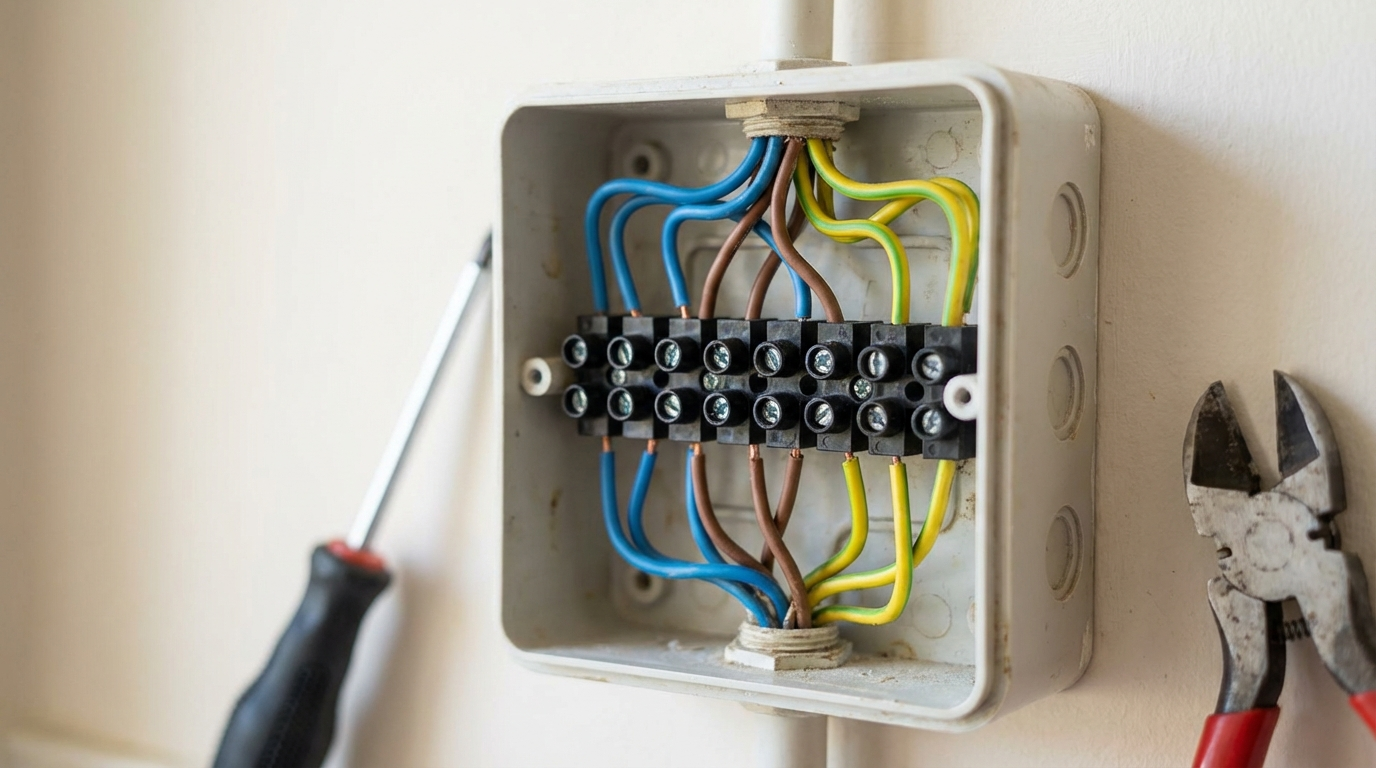

Les barrettes domino à vis sont typiquement utilisées pour le raccordement de luminaires, la liaison de câbles dans des boîtes de dérivation, le câblage de petits équipements ou la réalisation de connexions temporaires lors de tests.

Les blocs de jonction : organisation, repérage et modularité dans les tableaux

Les blocs de jonction sont conçus avant tout pour les tableaux de répartition, les coffrets et les armoires électriques. Ils permettent d’acheminer et de distribuer les conducteurs de manière ordonnée, lisible et sécurisée.

Caractéristiques des blocs de jonction

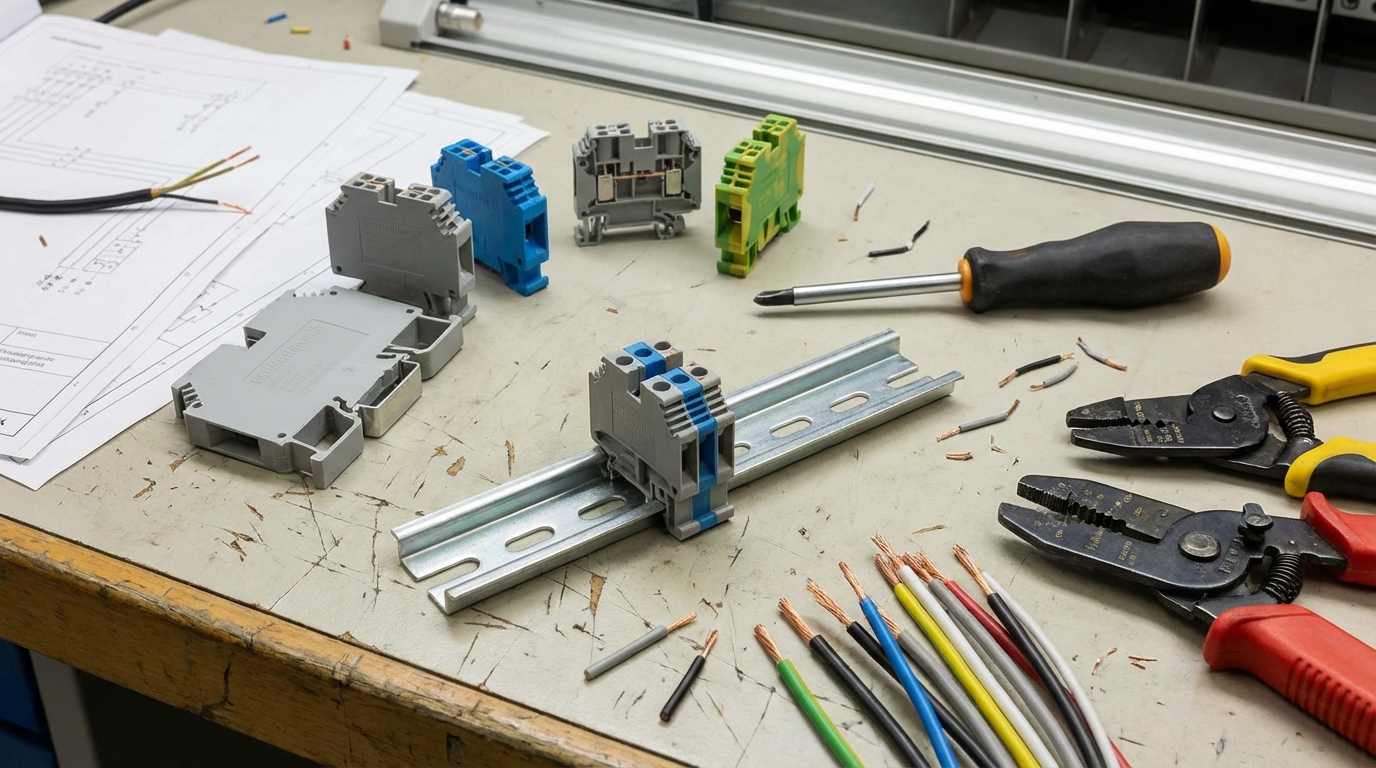

Un bloc de jonction se présente généralement sous la forme d’un module isolant comportant un ou plusieurs points de connexion, souvent destiné à être monté sur rail DIN. On distingue notamment :

• les blocs de jonction à vis, où le conducteur est serré par une vis, comme sur un domino mais dans un format industriel ;
• les blocs de jonction à ressort, où le conducteur est maintenu par un ressort interne, ce qui facilite le raccordement et améliore la tenue aux vibrations ;
• les blocs de jonction à fusible, qui intègrent un porte-fusible pour protéger des circuits spécifiques ;
• les blocs de jonction de terre, repérés par une couleur (souvent vert/jaune), assurant la liaison à la barrette de terre du tableau ;
• les blocs de répartition et de mise en commun, permettant de distribuer un même potentiel vers plusieurs départs.

Les blocs de jonction sont déclinés selon différentes sections nominales (par exemple 4 mm², 6 mm², 10 mm², 16 mm²…) pour s’adapter aux conducteurs utilisés dans les tableaux.

Accessoires et repérage

Un des grands atouts des blocs de jonction est la richesse des accessoires disponibles :

• ponts de jonction permettant de relier plusieurs blocs entre eux pour distribuer une phase, un neutre ou un signal ;
• étiquettes de repérage pour identifier chaque borne (numéro de circuit, repère de signal, etc.) ;
• capots de protection pour isoler certaines parties ou sécuriser des zones de test ;
• embases et supports facilitant le montage dans des configurations particulières.

Cette modularité est particulièrement appréciée dans les installations complexes, où la lisibilité du câblage est primordiale pour la maintenance et les évolutions futures.

Avantages des blocs de jonction

Les blocs de jonction se distinguent par plusieurs atouts majeurs :

• Organisation optimale du câblage : les conducteurs sont rangés, alignés et facilement repérables.
• Sécurité accrue : isolation soignée, respect des distances d’isolement et des contraintes de la norme, limitation des risques de contact accidentel.
• Maintenance simplifiée : en cas d’intervention, l’accès aux conducteurs est rapide et les circuits sont clairement identifiés.
• Évolutivité : il est facile d’ajouter de nouveaux blocs de jonction sur le rail DIN au fur et à mesure de l’extension de l’installation.
• Adaptation à l’industrie et à l’automatisme : parfaitement adaptés aux systèmes d’automatisation, de contrôle-commande et à toutes les applications où transitent de nombreux signaux.

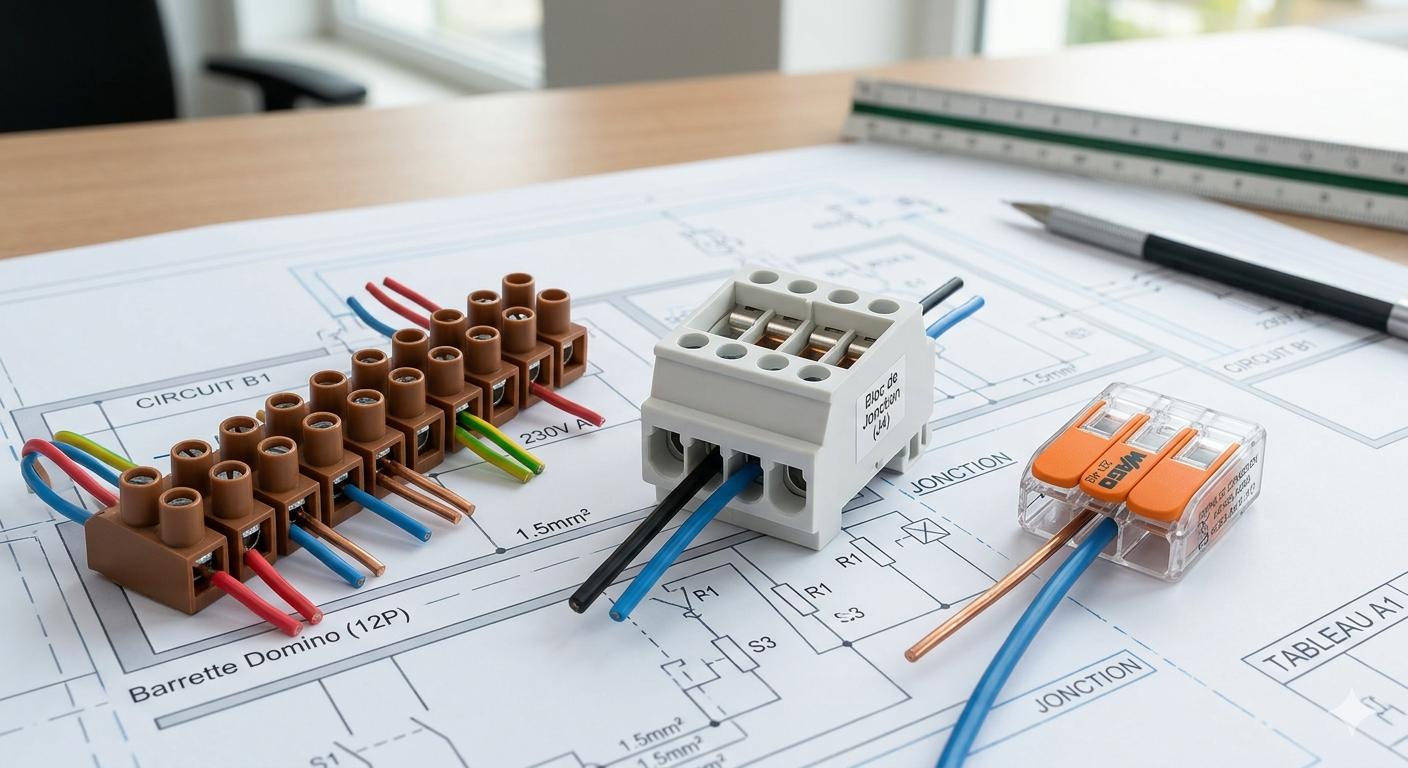

Comparatif : bornes auto, dominos à vis, blocs de jonction

Pour faciliter le choix, il est utile de comparer ces trois familles de produits selon plusieurs critères clés.

Comment choisir la bonne solution pour votre projet ?

Le choix entre bornes auto, dominos à vis et blocs de jonction dépend de plusieurs paramètres : le type de chantier, le nombre de conducteurs, la section des câbles, l’accessibilité et le besoin de repérage.

Selon le type d’installation

• Installation résidentielle (maison, appartement) :
  • préférez les bornes de connexion auto pour les boîtes de dérivation, boîtes d’encastrement et raccordements d’éclairage ;
  • utilisez des dominos à vis pour certains raccords traditionnels ou pour des sections plus importantes lorsque l’espace le permet.
• Installation tertiaire (bureaux, commerces, PME) :
  • combinez bornes auto pour les connexions de terrain et blocs de jonction dans les tableaux pour une bonne organisation ;
  • les dominos restent utiles pour des raccordements ponctuels ou des adaptations sur site.
• Installation industrielle :
  • privilégiez les blocs de jonction sur rail DIN pour tout ce qui concerne les armoires de commande, l’automatisme et la distribution de signaux ;
  • complétez si besoin avec des dominos ou des bornes automatiques pour des connexions locales spécifiques.

Selon la section et le type de conducteur

• vérifiez toujours la plage de sections acceptée par le produit (par exemple de 4 à 25 mm² pour certaines barrettes de connexion à vis, de 4 à 16 mm² pour des blocs de jonction selon les modèles, etc.) ;
• assurez-vous que le système est adapté au type de conducteur (rigide, souple, souple avec embout) ;
• en cas de fils souples, privilégiez les embouts de câblage pour les raccordements à vis ou à ressort.

Selon l’accessibilité et la maintenance

• dans des volumes difficiles d’accès (plafonds, combles, boîtes encastrées), les bornes auto sont très pratiques ;
• dans les tableaux et armoires qui feront l’objet de maintenances régulières, les blocs de jonction offrent une lisibilité et une accessibilité supérieures ;
• pour des connexions simples, peu amenées à évoluer, les dominos à vis restent une solution fiable et économique.

S’équiper en bornes, dominos et blocs de jonction sur materiels-electriques.fr

Pour garantir des raccordements fiables et durables, il est important de choisir des produits de qualité professionnelle, conformes aux normes en vigueur et adaptés à vos besoins. Sur materiels-electriques.fr, vous disposez d’une gamme complète de :

• bornes de connexion auto pour vos raccordements rapides en résidentiel et tertiaire ;
• barrettes domino à vis en laiton, disponibles pour différentes sections de conducteurs, adaptées aux circuits d’éclairage comme aux lignes d’alimentation plus puissantes ;
• blocs de jonction à vis ou à ressort, pensés pour les tableaux de répartition, coffrets et armoires industrielles.

Chaque catégorie de produit est accompagnée de descriptions techniques claires, de plages de sections indiquées et d’informations pratiques pour vous guider dans votre choix. Que vous soyez particulier, artisan électricien ou responsable technique, vous pouvez ainsi sélectionner facilement les références adaptées à votre projet.

Pour aller plus loin, n’hésitez pas à explorer les différentes catégories du site, comparer les caractéristiques des produits et vérifier la compatibilité avec vos conducteurs et vos dispositifs de protection. En cas de doute sur le dimensionnement ou sur le type de connexion à privilégier, vous pouvez vous appuyer sur l’expertise de materiels-electriques.fr et sur les contenus pédagogiques mis à votre disposition.

Vous préparez une rénovation complète, un agrandissement, l’équipement d’un local professionnel ou le câblage d’une armoire technique ? Consultez dès maintenant les pages dédiées aux bornes de connexion auto, barrettes domino à vis et blocs de jonction sur materiels-electriques.fr pour sécuriser vos raccordements et gagner en efficacité sur vos chantiers.
