BEG LUXOMAT 92669 - Horloge modulaire astronomique avec réserve de marche

Depuis 1975, l'entreprise allemande B.E.G. LUXOMAT développe son expertise en automatisation du bâtiment et contrôle de l’éclairage.

Les horloges modulaires BEG contrôlent automatiquement l’éclairage, offrant selon les versions plusieurs programmations possibles, telles que journalières, hebdomadaires ou annuelles.

Horloge astronomique BEG LUXOMAT TS‑ASTRO1 (réf. 92669), modulaire 1 TE IP20, 1 canal 16 A, destinée à la commutation automatique d’éclairages ou d’enseignes 230 V selon horaires astro (lever/coucher du soleil) et programmes 24 h/hebdomadaires.

Installée dans un tableau sur rail DIN, cette horloge remplace une cellule crépusculaire en adaptant automatiquement les temps d’allumage/extinction à la position géographique (fonction astro et décalage programmable), avec réserve de marche, sécurité par code PIN et pas de commutation jusqu’à 1 min pour une gestion d’éclairage très économe et quasi sans maintenance.

Le BEG 92669 TS‑ASTRO1 est une horloge numérique astronomique 1 canal, modulaire 230 V AC, qui commande l’éclairage selon le lever/coucher du soleil avec programmation flexible, réserve de marche et indice IP20, idéale pour façades, parkings ou éclairage public/privé.

E-catalogue Horloge modulaire astronomique - BEG LUXOMAT 92669

Caractéristiques techniques

• Marque : B.E.G. LUXOMAT.

• Référence fabricant : 92669 – TS‑ASTRO1.

• Gamme produits : Horloges numériques CHRONOLUX / horloge modulaire astronomique 1 canal.

• Fonctions : Horloge digitale astro 1 canal, commande par quartz avec fonction astronomique (lever/coucher du soleil + décalage), programmes journaliers/hebdomadaires, réserve de marche, sécurité par code PIN.

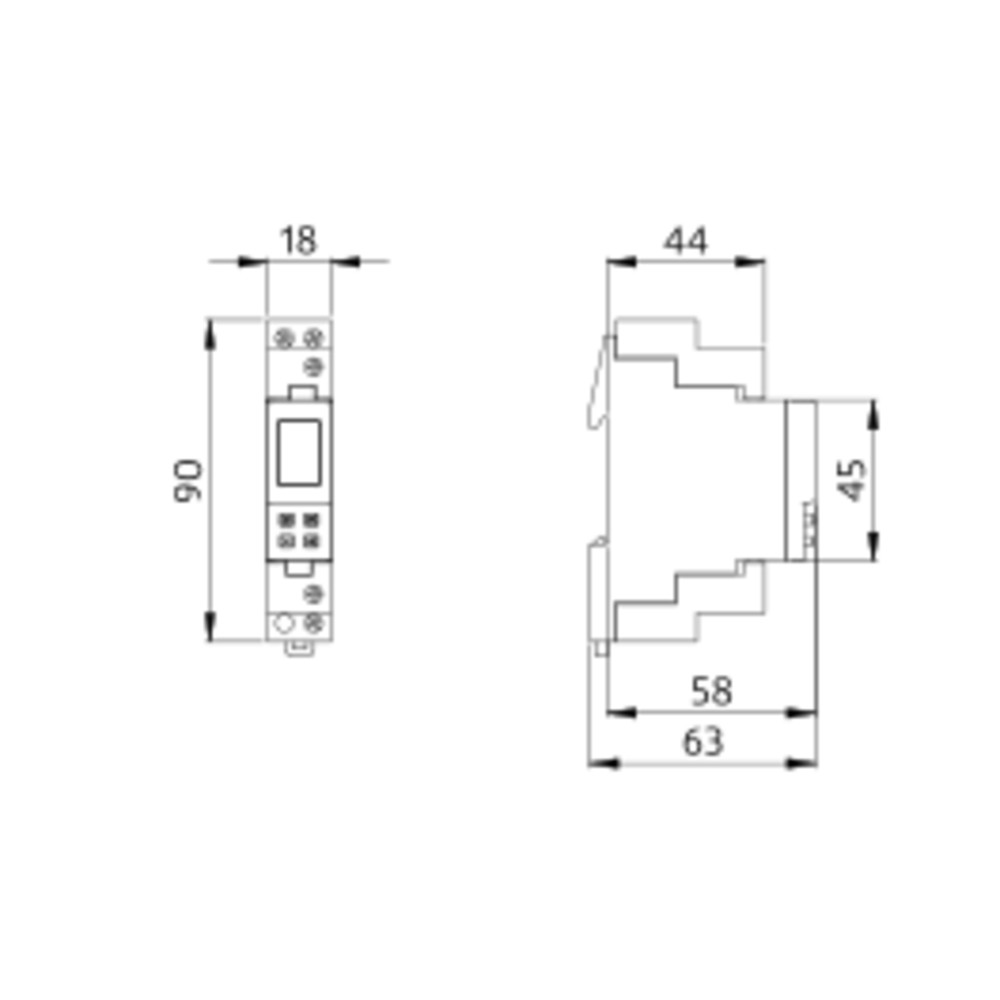

• Nombre de modules : 1 module (1 TE), dimensions 45 x 18 x 58 mm.

• Tension nominale de fonctionnement : 230 V AC, 50 / 60 Hz.

• Type de tension : AC.

• Tension de commande : 230 V AC (commande interne des contacts, pas de bobine séparée).

• Courant nominal de fonctionnement : 16 A / 250 V AC cos φ = 1.

• Puissance nominale charge : Jusqu’à 16 A à 250 V AC, particulièrement indiqué pour 400 W LED (info distributeur) ou charges équivalentes en respectant 16 A.

• Charge maximale : 16 A (µ‑contact, ouverture < 3 mm) ; puissance LED max typique 400 W selon fiches commerciales.

• Type de charge : Charges 230 V AC (éclairage LED, lampes, contacteur de puissance, etc.) dans la limite de 16 A.

• Nature du câble pour connexion : Conducteurs rigides/souples pour appareillage modulaire (section non détaillée dans les extraits, standard tableau).

• Type connexion/raccordement : Bornes à vis frontales (raccordement module rail DIN).

• Manette pour commutation manuelle : Mode de commutation manuel/auto accessible via interface de l’horloge (sélection de mode par touches, lames de commutation internes ; les fiches ne mentionnent pas de levier mécanique séparé).

• Produits auxiliaires associables : Circuits d’éclairage de façades, parkings, vitrines ; contacteurs ou relais de puissance si besoin de commuter des charges plus élevées.

• Mode de pose : Montage sur rail DIN 35 mm dans coffret ou tableau électrique.

• Type de fixation : Clipsage sur rail DIN.

• Hauteur : 90 mm.

• Largeur : 63 mm.

• Profondur : 18 mm​

• Profondeur : 58 mm.

• Couleur : Boîtier gris / gris clair.

• Classe de protection (IP) : IP20, selon DIN EN 60529 ; Classe II.

• Température d'utilisation : Non explicitement indiquée dans les extraits ; typiquement température ambiante de tableau (à vérifier dans la notice TS‑ASTRO1).

• Qualité du matériau : Boîtier thermoplastique.

• Norme et certification : Marquage CE ; IP20 / Classe II conforme DIN EN 60529, horloge commandée par quartz avec réserve de marche

• Utilisation recommandée : Gestion d’éclairage extérieur (façades, parkings, voies d’accès, enseignes) ou intérieur nécessitant une commutation liée au lever/coucher du soleil, afin de réduire la consommation sans cellule crépusculaire ni reprogrammation saisonnière.
