Interrupteur différentiel 30MA 4x40A Type F - HAGER CDF840F

HAGER CDF840F - Interrupteur différentiel 30MA 4x40A Type F

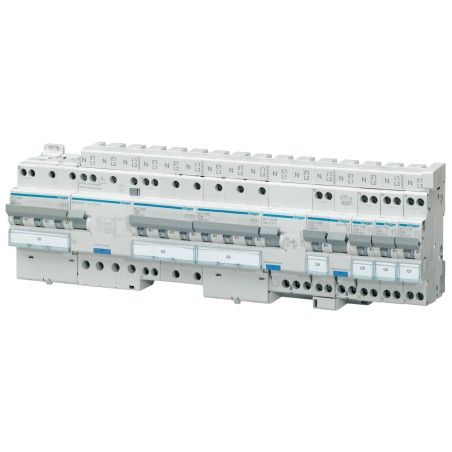

L'interrupteur différentiel Hager CDF840F, 3P+N 40A 30mA type F à bornes Décalées assure la protection des personnes contre les effets des courants de fuite à la terre.

L’interrupteur différentiel Hager CDF840F est un modèle tétrapolaire 3P+N 40 A 30 mA type F à bornes décalées, destiné à la protection des personnes contre les courants de fuite à la terre sur réseaux triphasés 230/400 V, notamment en présence d’équipements électroniques (variateurs, pompes à chaleur, etc.).

Il est particulièrement adapté aux applications tertiaires, se monte sur rail DIN en 4 modules et offre comme atouts sa détection différentielle type F (courants mixtes AC + composantes de fréquence variable), un pouvoir de fermeture/coupure de 1,5 kA, un Inc de 6 kA, des bornes à vis décalées facilitant le câblage, une section de raccordement jusqu’à 25 mm² et un indice de protection IP20.

En résumé, le CDF840F est un interrupteur différentiel 3P+N 40 A 30 mA type F, 4 modules, idéal pour les tableaux triphasés tertiaires intégrant des charges électroniques où l’on recherche une protection différentielle renforcée et un câblage optimisé.

E-catalogue Interrupteur différentiel - HAGER CDF840F

Caractéristique

• Marque : Hager

• Référence fabricant : CDF840F

• Gamme produits : Interrupteurs différentiels tétrapolaires type F à bornes décalées (gamme CDF Hager).

• Type de pôles : 3P+N

• Courant assigné nominal : 40 A

• Courant diffé­ren­tiel assigné : 30 mA

• Pouvoir de ferme­ture et de coupure : 1,50 kA

• Courant condi­tionnel de court-­cir­cuit assigné Inc selon EN 61008-1 : 6 kA

• Courant nominal à 40°C : 40 A

• Tension assi­gnée d'em­ploi Ue : 230 - 400 V

• Type de tension d'ali­men­ta­tion : AC

• Tension assi­gnée d'iso­le­ment : 500 V

• Tension assi­gnée de tenue aux chocs : 4 000 V

• Tension maxi d'uti­li­sa­tion : 440 V

• Nombre de modules : 4

• Compa­tible avec montage Rail DIN : Oui

• Type de protec­tion diffé­ren­tielle : F

• Classe de protec­tion (IP) : IP20

• Type de raccor­de­ment haut / bas pour produits modu­laires : Borne à vis

• Section de raccor­de­ment des bornes amont et aval à vis : câble rigide : 1 - 25 mm² - câble souple : 1 - 16 mm²

• Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion : Tous climats

• Endu­rance élec­trique en nombre de cycles : 2 000

• Endu­rance méca­nique nombre de manœuvres : 4 000

• Type de raccor­de­ment : Borne à vis

• Aligne­ment des bornes hautes pour produits modu­laires : Borne décalée

• Aligne­ment des bornes basses pour produits modu­laires : Bornes alignées
