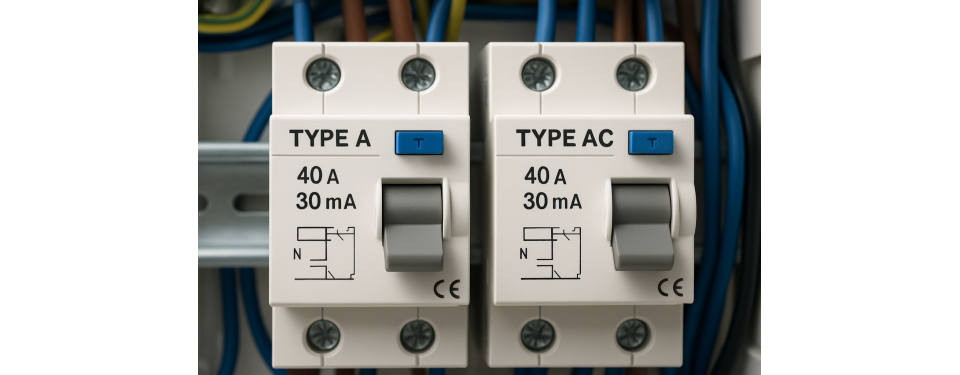

Quelle est la différence entre un interrupteur différentiel type A et type AC ?

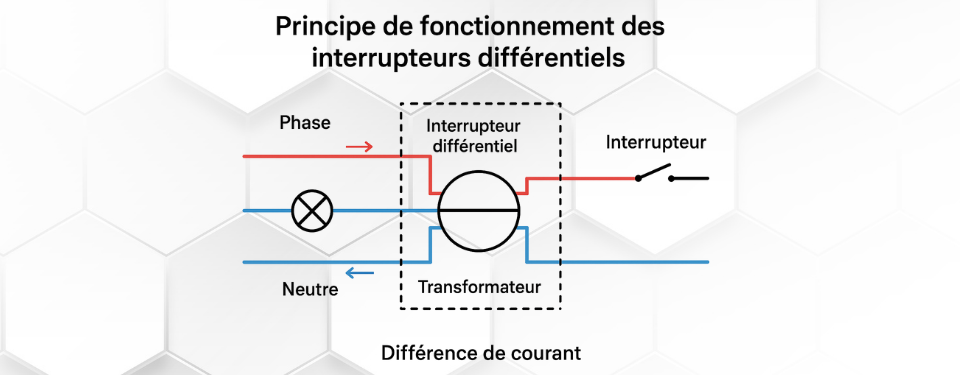

Principe de fonctionnement des interrupteurs différentiels

Les interrupteurs différentiels type A et type AC constituent la protection fondamentale contre les risques d'électrocution dans votre installation électrique. Ces dispositifs détectent les fuites de courant vers la terre et coupent automatiquement l'alimentation dès qu'un seuil dangereux est atteint.

Le principe de base reste identique pour tous les types : une surveillance permanente de l'équilibre entre le courant entrant (phase) et le courant sortant (neutre). En fonctionnement normal, ces deux courants sont parfaitement égaux. Dès qu'une différence apparaît, cela signifie qu'une partie du courant s'échappe vers la terre.

Cette fuite peut avoir plusieurs origines : défaut d'isolement d'un appareil, contact accidentel avec un conducteur sous tension, ou détérioration d'un câble. Sans protection différentielle, ce courant de fuite traverserait le corps humain en cas de contact, provoquant une électrocution potentiellement mortelle.

La différence entre les types A et AC réside dans leur capacité à détecter différentes formes de courants de défaut. Cette distinction technique, cruciale pour la sécurité, détermine le choix du dispositif selon les équipements protégés.

Tous les différentiels 30 mA protègent efficacement contre les contacts directs et indirects, mais leur sensibilité aux différents types de courants de fuite varie selon leur conception interne.

Interrupteur différentiel type AC : protection standard

L'interrupteur différentiel type AC constitue la protection de base, historiquement la première développée pour les installations domestiques. Ce dispositif détecte uniquement les courants de défaut alternatifs sinusoïdaux, correspondant aux défauts "classiques" sur les équipements traditionnels.

Sa technologie éprouvée repose sur un transformateur toroïdal qui mesure la différence entre les courants de phase et de neutre. Lorsque cette différence dépasse 30 mA (ou 300 mA pour les versions sélectives), le mécanisme de déclenchement active la coupure en quelques millisecondes.

Cette protection convient parfaitement aux circuits alimentant des charges résistives simples : éclairage incandescent ou LED simple, chauffage électrique classique, prises de courant pour petit électroménager non électronique.

Les équipements concernés par le type AC incluent principalement les appareils sans composants électroniques de puissance : grille-pain, bouilloire, radiateurs classiques, éclairage traditionnel et outillage électroportatif simple.

Avantages du type AC :

• Coût réduit par rapport aux autres types
• Fiabilité éprouvée sur les charges traditionnelles
• Maintenance simple et disponibilité étendue
• Parfaitement adapté aux circuits d'éclairage standard

Cependant, les limites du type AC apparaissent avec les équipements modernes qui génèrent des courants de défaut non sinusoïdaux, non détectés par cette technologie traditionnelle.

Interrupteur différentiel type A : protection renforcée

L'interrupteur différentiel type A offre une protection étendue qui englobe les capacités du type AC tout en détectant les courants de défaut pulsés et continus. Cette technologie avancée répond aux exigences imposées par les équipements électroniques modernes.

Sa conception intègre des circuits de détection sophistiqués capables d'identifier les formes d'ondes complexes générées par les redresseurs, variateurs et alimentations à découpage. Ces composants, omniprésents dans l'électroménager moderne, créent des courants de défaut que le type AC ne peut pas détecter.

Le type A protège efficacement contre trois types de courants de défaut : les courants alternatifs sinusoïdaux (comme le type AC), les courants pulsés unidirectionnels et les courants continus lisses. Cette polyvalence en fait le choix obligatoire pour de nombreux équipements.

Les appareils nécessitant une protection type A incluent tous les équipements avec redresseurs : lave-linge, lave-vaisselle, four électronique, plaques de cuisson vitrocéramiques ou à induction, chargeurs de véhicules électriques et systèmes informatiques.

Caractéristiques spécifiques du type A :

• Détection des courants pulsés jusqu'à 6 mA en continu
• Protection contre les défauts sur redresseurs monophasés
• Immunité renforcée aux déclenchements intempestifs
• Obligatoire selon NF C 15-100 pour certains circuits

Cette protection devient indispensable face à l'évolution technologique de nos équipements domestiques vers plus d'électronique et de variateurs de puissance.

Obligations réglementaires selon la norme NF C 15-100

La norme NF C 15-100 définit précisément les circuits qui doivent être protégés par chaque type de différentiel, rendant obligatoire l'utilisation du type A pour certaines applications spécifiques.

Pour les circuits de prises de courant 16A et 20A, le type AC reste suffisant, sauf si ces prises alimentent spécifiquement des équipements nécessitant un type A. Cette distinction permet d'optimiser les coûts tout en garantissant une protection adaptée.

Les circuits spécialisés imposent des exigences strictes : le lave-linge nécessite obligatoirement un type A, de même que le lave-vaisselle, les plaques de cuisson et les circuits de recharge pour véhicules électriques.

Dans les installations neuves ou entièrement rénovées, la répartition recommandée prévoit au minimum un différentiel type A pour quatre départs maximum, le reste pouvant être protégé par des types AC selon les usages.

Répartition normative recommandée :

• Type AC : éclairage, prises standard, chauffage classique
• Type A obligatoire : lave-linge, lave-vaisselle, plaques cuisson
• Type A recommandé : circuits informatiques, domotique
• Type F : équipements avec variateurs (pompes à chaleur)

Les évolutions récentes de la norme encouragent l'utilisation croissante du type A, anticipant la généralisation des équipements électroniques dans nos habitations.

Identification et marquage des différentiels

L'identification correcte des types de différentiels s'avère cruciale lors de l'installation ou de la maintenance. Chaque dispositif porte un marquage normalisé qui indique clairement ses caractéristiques de protection.

Le symbole du type AC se présente sous forme d'une sinusoïde (~), facilement reconnaissable sur la face avant du dispositif. Ce marquage, accompagné de la sensibilité (30 mA) et du courant assigné (25A, 40A, 63A), permet une identification immédiate.

Le type A affiche un symbole composite associant la sinusoïde du type AC à une forme d'onde pulsée, représentant graphiquement ses capacités étendues de détection. Ce marquage distinctif évite toute confusion lors des interventions.

Les fabricants utilisent également des codes couleur ou des références spécifiques pour faciliter l'identification. Legrand, Schneider Electric, Hager et ABB adoptent des marquages similaires respectant les normes européennes.

Éléments d'identification essentiels :

• Symbole normalisé du type de protection
• Sensibilité en milliampères (30 mA)
• Courant assigné en ampères (25A, 40A, 63A)
• Nombre de pôles (2P pour monophasé, 4P pour triphasé)
• Marquage CE et références normatives

Cette identification précise facilite la maintenance préventive et garantit le remplacement par un dispositif aux caractéristiques identiques en cas de défaillance.

Installation et raccordement des différentiels

L'installation des interrupteurs différentiels type A et type AC suit les mêmes règles de raccordement, mais leur positionnement dans le tableau électrique doit respecter la logique de répartition des circuits selon leurs besoins de protection.

Positionnez les différentiels en tête de rangée sur le rail DIN, après le disjoncteur général. Cette disposition facilite le repérage et optimise l'organisation du tableau selon les types de protection nécessaires.

Le raccordement s'effectue par l'amont (arrivée secteur) et l'aval (départ vers les disjoncteurs divisionnaires). Respectez impérativement la polarité : phase sur la borne L, neutre sur la borne N, en amont comme en aval.

Utilisez des peignes de raccordement pour alimenter les disjoncteurs en aval, garantissant une connexion fiable et facilitant les évolutions futures. Cette technique professionnelle améliore la tenue mécanique et l'esthétique de l'installation.

Règles de raccordement essentielles :

• Coupure générale obligatoire avant intervention
• Respect absolu de la polarité phase/neutre
• Serrage au couple recommandé par le fabricant
• Vérification de l'absence de contrainte mécanique
• Test de fonctionnement avant mise en service définitive

N'oubliez pas de tester chaque différentiel avec son bouton "T" après installation pour vérifier son bon fonctionnement mécanique et électrique.

Coûts et critères de choix

Le coût d'un interrupteur différentiel type A dépasse généralement de 30 à 50% celui d'un type AC équivalent, reflétant la complexité supérieure de sa technologie de détection.

Pour un différentiel 40A 30mA, comptez environ 25 à 35 euros pour un type AC de marque reconnue, contre 35 à 50 euros pour un type A aux caractéristiques similaires. Cette différence de prix se justifie par la protection étendue offerte.

L'investissement dans des types A se rentabilise par la protection supérieure des équipements coûteux et la réduction des risques de destruction par courants de défaut non détectés. Un lave-linge ou un lave-vaisselle coûte bien plus cher qu'un différentiel !

La stratégie optimale consiste à utiliser des types A uniquement là où ils sont obligatoires ou recommandés, et des types AC pour les autres circuits. Cette approche équilibre coûts et sécurité efficacement.

Critères de choix décisionnels :

• Obligation réglementaire selon le circuit protégé
• Type d'équipements alimentés (électroniques ou non)
• Budget disponible et stratégie d'investissement
• Évolutions prévisibles de l'installation
• Recommandations du fabricant des équipements

Privilégiez toujours des marques reconnues offrant des garanties étendues et un service après-vente de qualité pour ces composants critiques de sécurité.

Évolutions technologiques et perspectives

L'évolution vers des équipements toujours plus électroniques pousse les fabricants à développer de nouvelles générations de différentiels plus performants. Le type F, récemment introduit dans la norme, protège spécifiquement contre les défauts générés par les variateurs.

Cette évolution répond à la multiplication des pompes à chaleur, ventilations à variation de vitesse et autres équipements domotiques dans nos habitations. Ces appareils génèrent des courants de défaut complexes nécessitant des protections adaptées.

Les différentiels connectés font également leur apparition, offrant des fonctionnalités de surveillance à distance et de diagnostic prédictif. Ces innovations permettent une maintenance préventive et une meilleure compréhension du comportement de l'installation.

L'intelligence artificielle commence à être intégrée dans les algorithmes de détection pour réduire les déclenchements intempestifs tout en maintenant un niveau de sécurité optimal. Cette approche promet une amélioration significative du confort d'utilisation.

Tendances d'évolution identifiées :

• Généralisation progressive du type A au détriment du type AC
• Développement du type F pour les équipements à variateurs
• Intégration de fonctions de communication et diagnostic
• Amélioration de la sélectivité et réduction des déclenchements parasites

Ces évolutions technologiques s'accompagnent d'une baisse progressive des coûts, rendant les protections avancées plus accessibles au grand public.

Tests et maintenance des dispositifs différentiels

La maintenance des interrupteurs différentiels type A et type AC suit les mêmes procédures, avec un test mensuel recommandé pour vérifier leur bon fonctionnement. Cette vérification simple mais cruciale garantit l'efficacité de la protection.

Le test s'effectue en appuyant sur le bouton "T" (Test) de chaque différentiel. Cette action simule un défaut d'isolement et doit provoquer le déclenchement immédiat du dispositif. Si le différentiel ne se déclenche pas, il doit être remplacé immédiatement.

Après déclenchement, le réarmement doit s'effectuer facilement par simple action sur la manette. Une résistance anormale ou l'impossibilité de réarmer indique un défaut nécessitant le remplacement du dispositif.

Profitez de cette maintenance pour vérifier visuellement l'état des connexions, rechercher d'éventuelles traces d'échauffement et contrôler la propreté générale du tableau électrique.

En cas de déclenchements intempestifs fréquents, recherchez la cause avant tout remplacement : défaut d'isolement sur un équipement, humidité, vieillissement de l'installation ou incompatibilité entre le type de différentiel et les charges alimentées.

Choisissez la protection différentielle adaptée à votre installation

La différence entre interrupteur différentiel type A et type AC détermine l'efficacité de votre protection électrique face aux équipements modernes. Cette compréhension technique vous permet d'optimiser la sécurité de votre installation tout en maîtrisant vos investissements.
