Contact auxiliaire 1OF pour Acti9 C120 C60 SW60 - SCHNEIDER A9N26904

SCHNEIDER A9N26904 - Contact auxiliaire 1OF pour Acti9 C120 C60 SW60

Schneider Electric présente une collection diversifiée de produits électriques modulaires pour le résidentiel, le tertiaire et l’industriel.

Le contact auxiliaire, installé sur un disjoncteur ou un interrupteur différentiel, facilite la gestion à distance des états de contact.

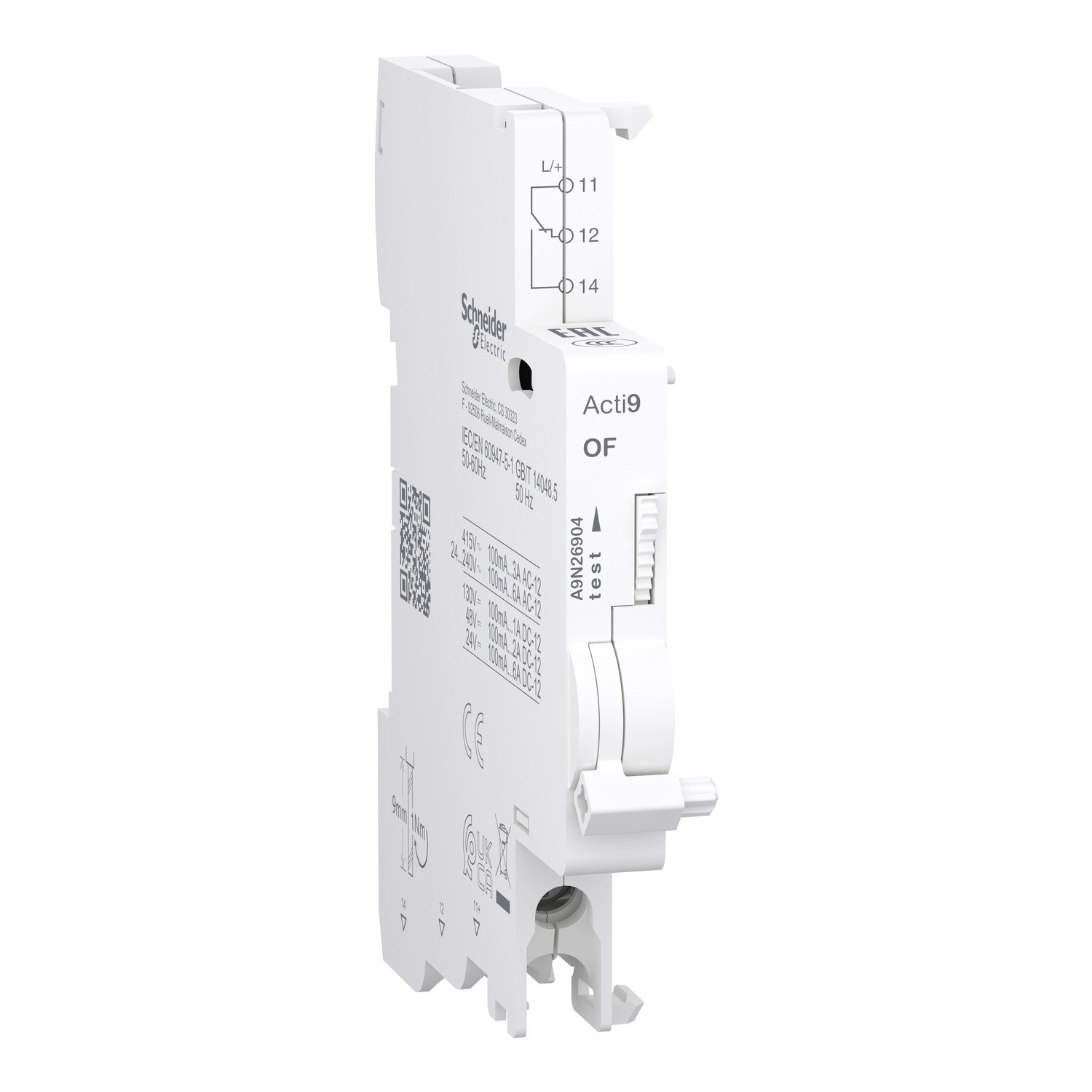

Contact auxiliaire modulaire Acti9 A9N OF A9N26904 de Schneider Electric, 1 contact C/O (1 OF) 0,1 à 6 A, 24–415 V AC / 24–130 V DC, connexion par bornes inférieures, pour signalisation d’état ouvert/fermé de disjoncteurs A9N sur rail DIN.

Ce contact OC se clipse sur le côté gauche des disjoncteurs Acti9 C120, C60H‑DC, SW60‑DC, C60PV‑DC et xC60 pour remonter à distance la position des pôles principaux, avec bornes à vis en bas acceptant jusqu’à 2 x 1,5 mm² souples, 1 pas de 9 mm seulement, tension d’isolement 500 V, tenue d’impulsion 4 kV et IP20, idéal en petits tertiaires et bâtiments.

Solution de signalisation compacte et fiable, le contact auxiliaire A9N26904 permet de superviser simplement l’état des disjoncteurs Acti9 A9N tout en préservant l’encombrement et la compatibilité avec les peignes en partie haute.

E-catalogue Contact auxiliaire 1OF - SCHNEIDER A9N26904

Caractéristiques - Contact auxiliaire

• Marque : Schneider Electric.

• Référence fabricant : A9N26904.

• Gamme produits : Acti9, famille A9N (auxiliaires de signalisation OF – contact ouvert/fermé).

• Gamme de produit : Acti9

• Type de produit ou équipement : Contact ouvert/fermé

• Nom de l'appareil : OF

• Composition de contacts de signalisation : 1F/O

• [In] courant nominal :

• 0,1…6 A at 24...250 V, CA 50/60 Hz

• 0,1…6 A at 24...240 V, CA 50/60 Hz

• 0,1…3 A at 415 V, CA 50/60 Hz

• 0,1…6 A at 24 V, CC

• 0,1…2 A at 48 V, CC

• 0,1…1,5 A at 60 V, CC

• 0,1…1 A at 130 V, CC

• Pas de 9 mm : 1

• Normes : EN/CEI 60947-5-1 - GB/T 14048.5

• Certifications du produit : CE - UKCA

• Labels qualité : EAC - CCC

• [Ui] tension assignée d'isolement : 500 V

• [Uimp] tension assignée de tenue aux chocs : 4 kV

• Mode d'installation : Encliquetable

• Emplacement de montage : Côté gauche du disjoncteur

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut : OUI

• Hauteur : 85,3 mm

• Largeur : 9 mm

• Profondeur : 68 mm

• Couleur : Blanc

• Mode de raccordement :

• Borniers à vis-étrier (bas) 1 câble(s) 0,5…2,5 mm² - rigide

• Borniers à vis-étrier (bas) 2 câble(s) 1,5 mm² - flexible

• Borniers à vis-étrier (bas) 2 câble(s) 1,5 mm² - flexible avec embout

• Longueur de dénudage des fils : 9 mm

• Couple de serrage : 1 N.m bas

• Degré de protection IP : IP20

• Degré de pollution : 3

• Tropicalisation : 2
