Branchement télérupteur : schéma, câblage et normes

Un télérupteur est un relais bistable qui commande un même éclairage depuis plusieurs boutons-poussoirs. Lors du branchement d’un télérupteur, le circuit de puissance alimente le luminaire par le contact de l’appareil, tandis que le circuit de commande envoie une impulsion à sa bobine. Ces deux trajets doivent être relevés séparément avant tout remplacement. Le schéma et le bornier à suivre sont ceux de la référence installée, jamais ceux d’un appareil voisin.

Identifier le montage et choisir le bon appareil

Une impulsion sur un bouton-poussoir fait basculer le contact du télérupteur, qui conserve ensuite son état jusqu’à l’impulsion suivante. Ce fonctionnement convient à un éclairage commandé depuis plusieurs endroits. Les poussoirs sont des contacts normalement ouverts et momentanés. Ils sont raccordés en parallèle lorsque la notice du modèle le prévoit.

Le montage ne se confond ni avec un interrupteur simple, ni avec un va-et-vient. Un va-et-vient relie deux commandes par des navettes. Une minuterie coupe après une durée réglée. Un contacteur, y compris un contacteur jour/nuit, répond à une autre fonction de commande et à des caractéristiques de charge propres. La catégorie minuteries, télérupteurs et contacteurs permet de comparer ces familles sans les interchanger.

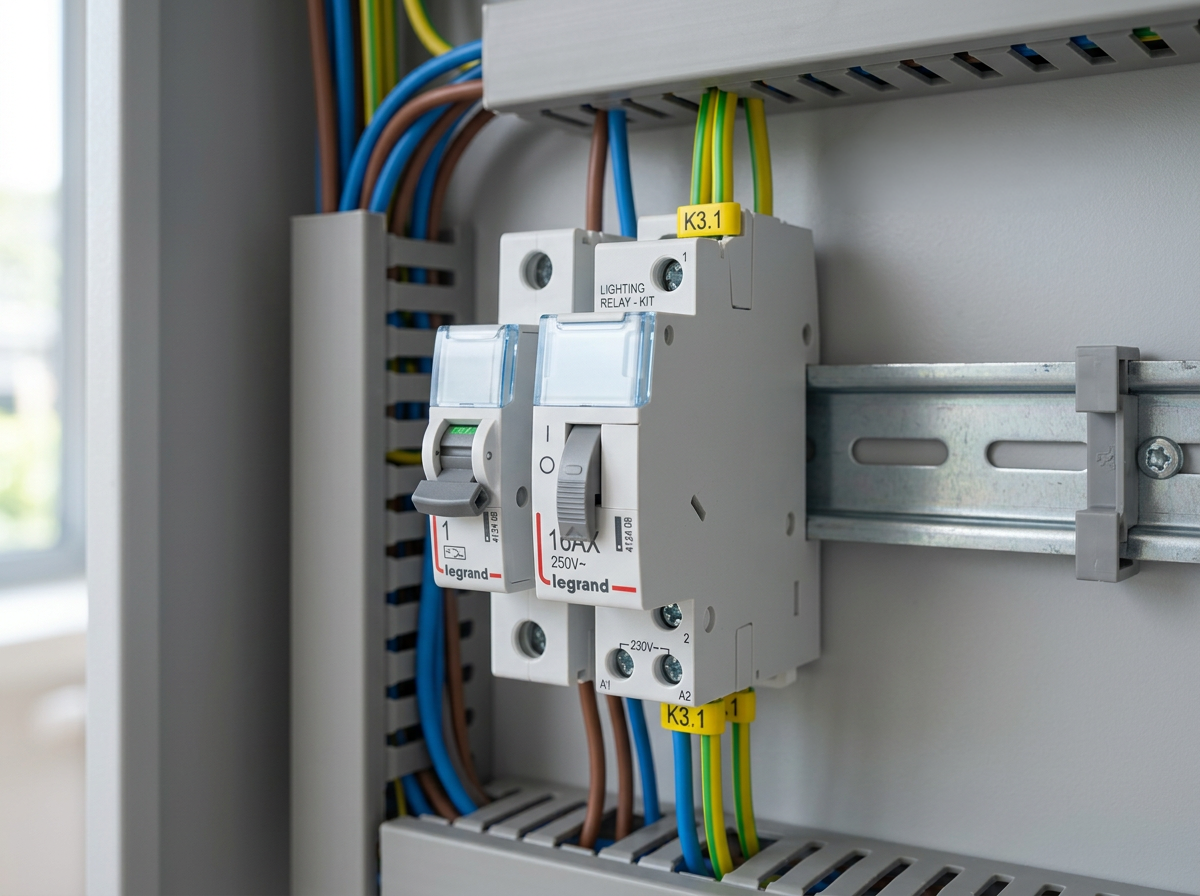

Avant de remplacer un module, relevez sa référence complète, sa tension de commande, le nombre et le type de contacts, son courant assigné et les conditions de charge admises. Un télérupteur Legrand 412408 est, par exemple, un appareil modulaire à un pôle, un contact et 16 A, avec commande 230 V~. Un télérupteur Legrand 412408 ne devient pas interchangeable avec tout appareil marqué 16 A : le bornier, la commande et les limites de charge restent ceux de sa documentation.

Le télérupteur Hager EPN510 est aussi un modèle unipolaire à un contact normalement ouvert, 16 A et un module, mais sa documentation annonce une commande en 230 V CA ou 110 V CC. Le télérupteur Schneider A9C30812 possède deux contacts normalement ouverts et une commande par impulsion 230-240 V CA ou 110 V CC. Ces écarts suffisent à exclure toute transposition de bornes entre marques. Un modèle encastré, tel que le Yokis MTR500E, est encore un autre appareil : sa notice ne se lit pas comme celle d’un module DIN.

Lire le circuit de puissance et le circuit de commande

Le circuit de puissance transporte l’énergie qui alimente le luminaire. Il part du disjoncteur du circuit d’éclairage, arrive au contact de puissance du télérupteur, puis repart vers le point lumineux lorsque ce contact est fermé. Le neutre rejoint le luminaire selon l’architecture validée du circuit. Le conducteur de protection reste continu vers les masses qui doivent être reliées à la terre : il ne passe pas par le contact du télérupteur.

Le circuit de commande ne fournit pas directement la puissance de la lampe. Il amène à la bobine une impulsion produite par l’un des boutons-poussoirs. Les poussoirs distribués dans le logement sont donc des points de commande, pas des interrupteurs de puissance. Cette séparation aide à diagnostiquer un relais qui clique sans éclairage : la bobine peut recevoir son impulsion alors que le contact, la lampe, le neutre ou un raccordement en aval présente un défaut.

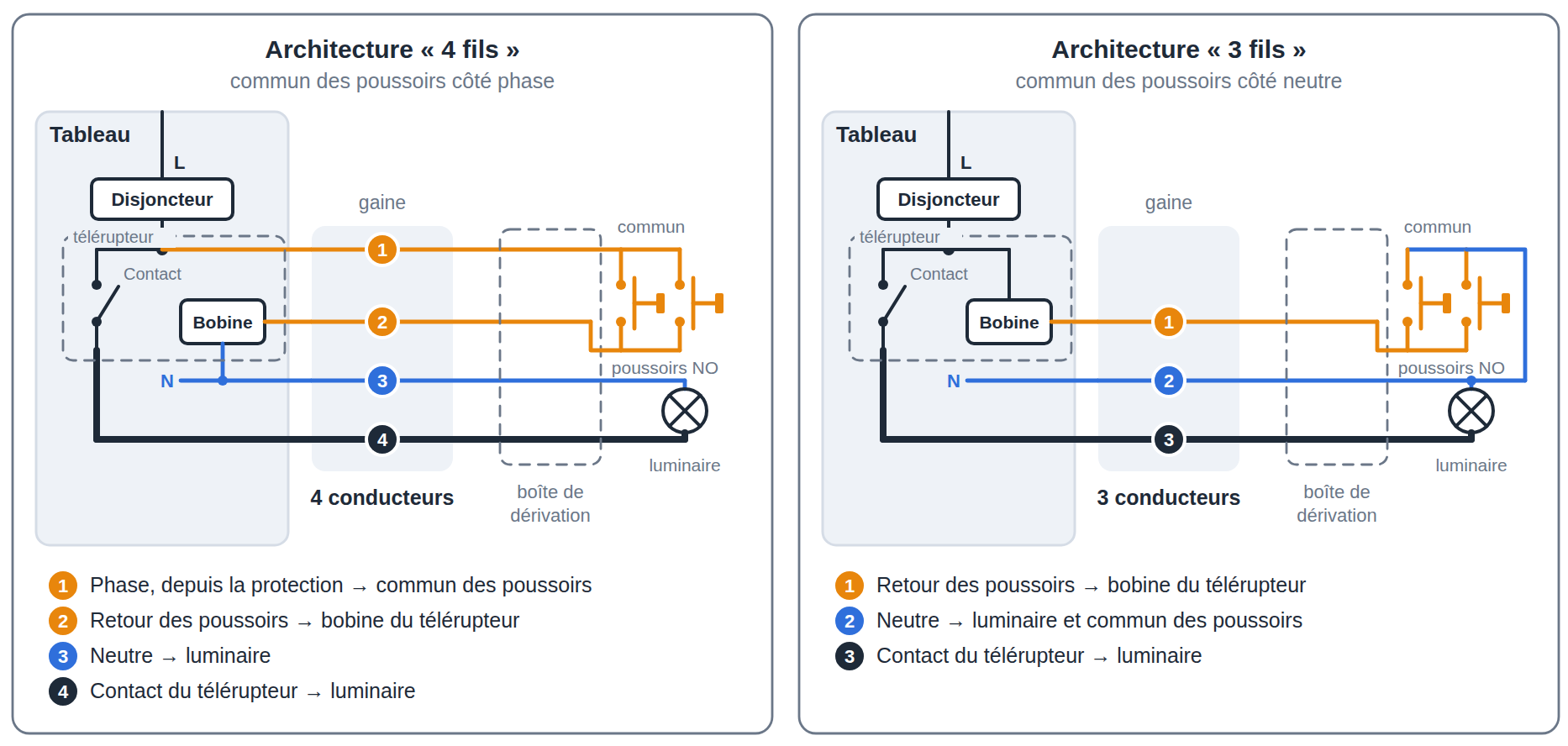

Les termes « 3 fils » et « 4 fils » décrivent une architecture de commande, non une recette de branchement universelle. Ils renvoient à la façon dont le commun des poussoirs et le conducteur qui repart vers la bobine circulent entre tableau, boîtes et commandes. Selon le schéma confirmé par le fabricant, le commun peut être décrit côté phase ou côté neutre. La différence utile à relever n’est donc pas seulement le nombre de fils dans une gaine : c’est l’origine et la destination de chacun, ainsi que le schéma de la référence en place.

Les repères A1 et A2 sont fréquents pour une bobine sur les appareils modulaires, mais ils ne permettent pas de déduire le branchement d’un autre télérupteur. Les bornes de contact, les entrées de commande électroniques et les sections admises se lisent sur la notice propre au produit. Pour un branchement d’un télérupteur Legrand 412408, un schéma télérupteur Legrand ou un câblage télérupteur Legrand doit être repris dans la documentation Legrand de cette référence. La même méthode vaut pour le branchement d’un télérupteur Schneider et le câblage d’un télérupteur Schneider : la référence A9C30812 n’autorise pas à copier le bornier d’un autre modèle.

Préparer, raccorder et diagnostiquer un télérupteur de tableau

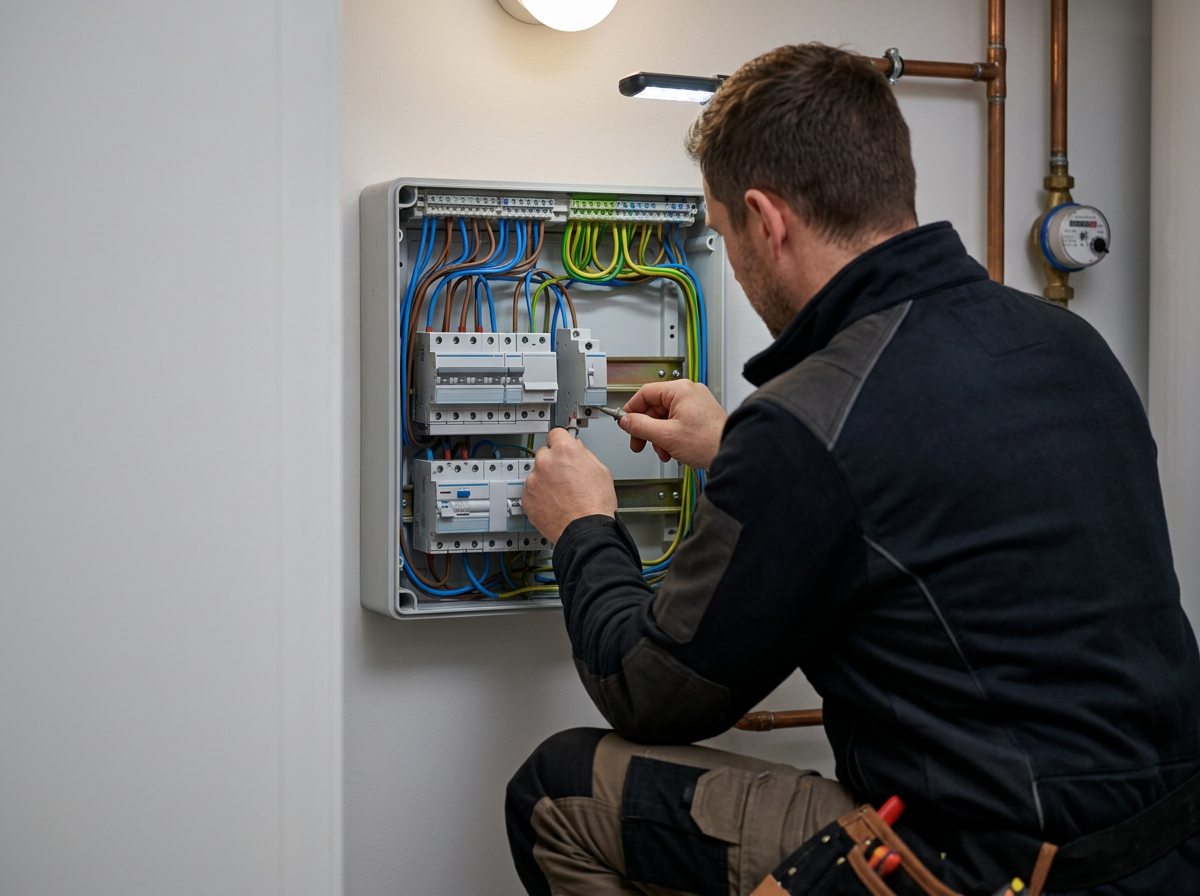

Commencez par identifier le circuit concerné sur le tableau et sur son repérage, puis retrouvez la notice de la référence. Coupez son alimentation, consignez-la pour empêcher une remise sous tension et vérifiez l’absence de tension avec un vérificateur d’absence de tension adapté, contrôlé avant puis après son emploi. Un multimètre ne remplace pas cette procédure.

1. Photographiez le module et les raccordements avant toute déconnexion, sans masquer les repères du fabricant.
2. Étiquetez chaque conducteur par sa fonction constatée et son point d’arrivée : arrivée issue de la protection, départ vers le luminaire, conducteur de commande des poussoirs, neutre ou protection. Ne déduisez jamais une fonction de la seule couleur d’un fil ancien.
3. Suivez physiquement le trajet du circuit de puissance jusqu’au départ éclairage, puis le trajet de commande jusqu’aux poussoirs. Notez les boîtes, dérivations et conducteurs communs observés ; cette relève permet de remettre chaque fil à sa fonction initiale.
4. Contrôlez hors tension la continuité uniquement avec une méthode appropriée. Toute mesure dans un tableau ouvert sous tension relève d’une personne habilitée, avec un instrument et une catégorie adaptés.
5. Raccordez les conducteurs selon le schéma de la référence et appliquez le couple de serrage indiqué par son fabricant. Après remontage des capots et protections, remettez sous tension et testez chaque poussoir ainsi que l’état de l’éclairage.

Un interrupteur à position stable utilisé à la place d’un poussoir NO momentané peut maintenir la bobine sous tension, selon le montage et l’appareil. Cette situation peut provoquer un bourdonnement, un échauffement ou un dysfonctionnement. Les poussoirs lumineux demandent aussi une vérification de compatibilité : leur courant et leur nombre cumulé doivent rester dans les limites du fabricant. Une limite publiée pour une référence Legrand ne vaut pas pour un télérupteur Hager ou Schneider.

Un câblage de télérupteur fiable repose également sur la charge. Le courant assigné du contact ne décrit pas, à lui seul, le comportement avec des lampes LED et leurs courants d’appel. Vérifiez les préconisations de charge, la compatibilité éventuelle des voyants et l’emploi d’un compensateur seulement s’il est prévu pour l’appareil et les luminaires concernés. Un télérupteur silencieux, tel qu’un modèle Resi9, peut répondre au bruit du mécanisme ; il ne corrige ni une erreur de raccordement ni une incompatibilité de charge.

Le diagnostic part de faits observables. Si aucun poussoir ne produit d’effet, vérifiez l’alimentation du circuit, l’emploi de poussoirs normalement ouverts et la continuité de commande hors tension. Si le relais clique sans éclairage, examinez le contact, la lampe et le circuit aval selon le schéma de l’appareil. Si la lampe reste allumée, recherchez un contact collé, une commande inadaptée ou un conducteur mal repéré. Ne shuntez jamais le contact du télérupteur. Un disjoncteur qui déclenche oriente vers une surcharge ou un court-circuit ; un DDR qui déclenche oriente vers un défaut d’isolement. Augmenter un calibre masque le défaut sans protéger le circuit.

Zoom réglementaire : protéger le circuit d’éclairage et la charge

Dans un logement neuf, une extension ou la partie modifiée d’une installation, le télérupteur commande un circuit d’éclairage 230 V. Pour ce périmètre résidentiel, le circuit d’éclairage utilise des conducteurs d’au moins 1,5 mm², protégés par un disjoncteur divisionnaire de 10 A ou 16 A au maximum, avec huit points d’éclairage au maximum par circuit. Les spots et bandeaux lumineux se comptent selon les règles applicables à leur puissance installée. Ces valeurs ne se transposent pas automatiquement à un tableau tertiaire, industriel ou à un circuit existant qui n’est pas étendu.

En amont, le circuit terminal du logement relève d’une protection différentielle 30 mA. Le disjoncteur protège les conducteurs contre les surintensités et les courts-circuits. Le dispositif différentiel résiduel apporte une protection complémentaire des personnes contre les défauts d’isolement. Le type de DDR ne se choisit pas pour le seul télérupteur : un type AC peut convenir à un éclairage ordinaire, tandis que le type A ou F dépend des circuits regroupés et des charges qui l’exigent. Le calibre 40 A ou 63 A se détermine à partir des circuits aval et du tableau, jamais à partir du seul disjoncteur d’éclairage.

Le calibre du disjoncteur, le courant assigné du contact et la tension de la bobine décrivent trois données distinctes. Un appareil 1NO, 2NO, unipolaire ou bipolaire ne promet pas à lui seul une sécurité supplémentaire : ces caractéristiques définissent sa fonction de coupure et son emploi prévu. Comparez-les à la charge réelle, aux conditions de commutation, aux préconisations LED et à la catégorie d’emploi indiquée dans la documentation.

Normes électriques obligatoires

L’arrêté du 3 août 2016 fixe la réglementation des installations électriques des bâtiments d’habitation neufs et ses objectifs de sécurité. La NF C 15-100 est la norme technique qui détaille les règles de conception, de réalisation, de vérification et d’entretien des installations basse tension. La série NF C 15-100 publiée le 13 septembre 2024 comprend notamment la NF C 15-100-10 pour les bâtiments d’habitation. À compter de septembre 2025, AFNOR la présente comme référence pour les installations neuves, les extensions, les modifications et les parties existantes affectées, tout en précisant que cette version 2024 n’est pas citée dans la réglementation.

La règle applicable dépend de la date du projet, de l’arrêté concerné et de l’étendue réelle des travaux. Dans une construction neuve, une extension ou une partie modifiée, les règles correspondantes encadrent le circuit d’éclairage. Le seul remplacement d’un télérupteur dans une installation existante ne transforme pas automatiquement tout le tableau en rénovation complète. Pour un site tertiaire, industriel, un régime de neutre particulier ou une charge imposant ses propres prescriptions, le référentiel doit être déterminé pour le projet.

Précaution : une odeur, un échauffement, un bruit anormal, un déclenchement répété ou un doute sur l’identification des conducteurs impose de couper le circuit et de faire intervenir un professionnel habilité. Pour choisir une référence documentée et comparer les formats disponibles, consultez la sélection de télérupteurs sur materiels-electriques.fr.
