Z-Wave module volet roulant DIN - SHELLY WAVE PRO SHUTTER

SHELLY WAVE PRO SHUT LR -   Z-Wave module volet roulant DIN

Shelly est une société spécialisée dans les technologies IoT qui permettent de contrôler les équipements électriques, d’automatiser les systèmes et de réduire la consommation énergétique.

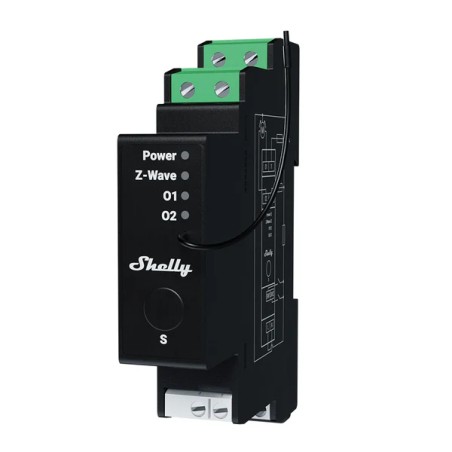

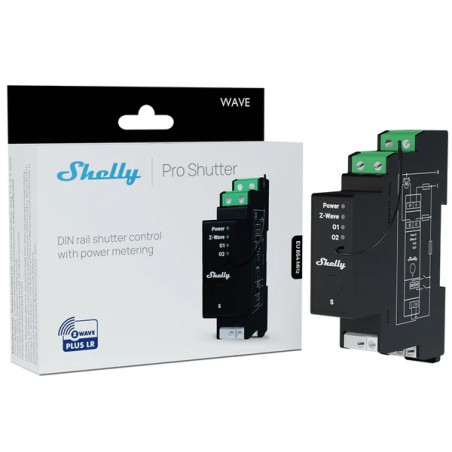

Le Shelly Wave Pro Shutter LR est un actionneur professionnel série 800 Z-Wave , montable sur rail DIN, conçu pour piloter et mesurer la consommation des volets roulants, stores et autres moteurs AC bidirectionnels dans un tableau électrique.

Il s’utilise pour automatiser l’ouverture/fermeture des volets, stores ou auvents avec retour d’état précis, scénarios domotiques avancés, protections intégrées (surchauffe, surcharge, surtension) et configuration simplifiée grâce au Long Range Z-Wave  et au SmartStart.

En résumé, le Shelly Wave Pro Shutter LR offre un contrôle fiable, sécurisé et économe des motorisations de volets directement depuis le tableau, tout en s’intégrant facilement à la plupart des contrôleurs modernes Z-Wave .

E-catalogue  Z-Wave module volet roulant DIN - SHELLY WAVE PRO SHUT LR

Caractéristiques  Z-Wave module volet roulant WAVE PRO SHUTTER

• Marque : Shelly

• Gamme produits : Wave Pro (module rail DIN pour volets roulants / stores).​

• Référence : WAVE PRO SHUTTER LR

• Fonction : Contrôleur de moteur de volets roulants, stores, bannes ou portes similaires avec commande montée/descente et positionnement.​

• Protocole : Z‑Wave 800 avec support Z‑Wave classique (mesh) et Z‑Wave Long Range (star), selon la version régionale LR.​

• Bande de fréquences radio utilisée : Bande Z‑Wave Europe typique 868,4 MHz pour versions EU et bande spécifique régionale pour versions US/Intl, avec puissance RF < 25 mW.​

• Norme de communication : Protocole Z‑Wave certifié, compatible avec passerelles Z‑Wave/Z‑Wave LR conformes aux spécifications Z‑Wave Alliance.​

• Application : Automatisation et centralisation de volets roulants, stores et protections solaires dans maisons, appartements et bâtiments tertiaires.​

• Type connexion : Connexion radio Z‑Wave / Z‑Wave LR vers la passerelle, bornes à vis pour alimentation secteur et moteur de volet (montage rail DIN).​

• Application compatible : Utilisable via toute box/passerelle Z‑Wave compatible (par ex. Fibaro, Homey, Jeedom, eedomus, hubs Z‑Wave certifiés), avec scénarios et intégrations selon la box.​

• Portée : Jusqu’à environ 40 m en intérieur en Z‑Wave mesh et jusqu’à environ 80 m en intérieur ou 1000 m en extérieur en Z‑Wave Long Range, selon conditions locales.​

• Tension d’alimentation : Environ 110–240 V AC, 50/60 Hz (module alimenté directement sur le réseau secteur, valeur exacte variant selon fiche régionale).​

• Charge maximale : Typiquement jusqu’à 10–12,5 A par canal AC, dimensionnée pour moteurs de volets roulants standard (consulter la fiche exacte du modèle LR pour le courant par canal).​

• Consommation électrique : En veille < 0,3 W environ.​

• Usage intérieur ou extérieur : Conçu pour une utilisation en intérieur, dans tableau électrique ou coffret protégé.​

• Température de fonctionnement : Environ de −20 °C à +40 °C, humidité 30 à 70% RH sans condensation.​

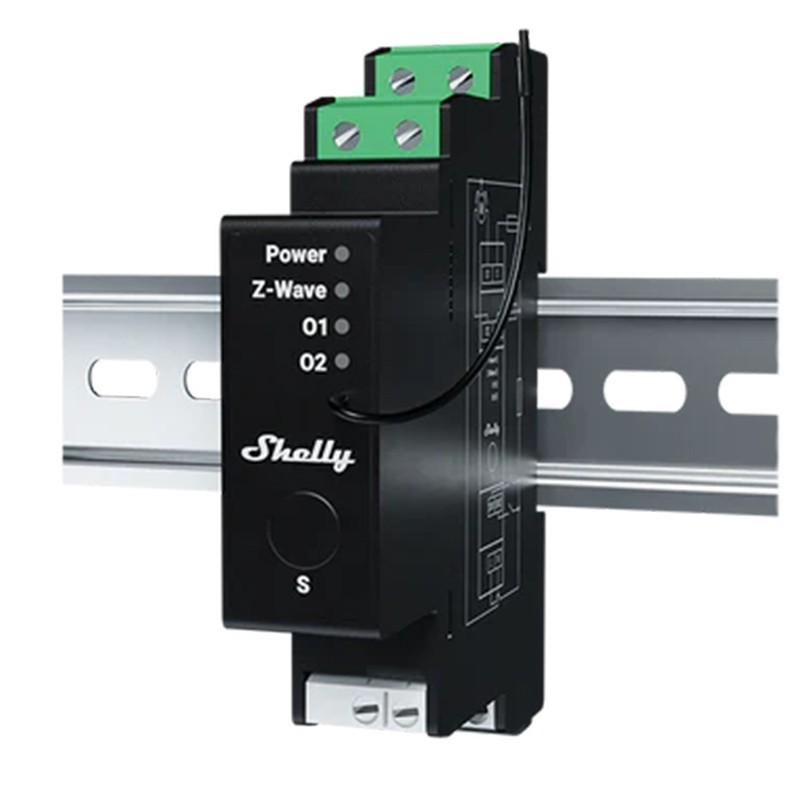

• Type montage : Montage sur rail DIN dans tableau électrique, avec bornes à vis pour câblage secteur et moteur.​

• Dimensions : Corps type module rail DIN, taille proche d’environ 94 × 19 × 69 mm pour la série Wave Pro (les valeurs exactes peuvent varier légèrement suivant la version LR).​

• Qualité du matériau : Boîtier en plastique technique isolant, conçu pour intégration en coffret électrique.​

• Couleur : Boîtier généralement noir ou gris foncé selon la déclinaison Wave Pro Shutter LR.​

• Classe de protection : Appareil à montage en coffret, protection assurée par le tableau (classe IP dépendant du coffret), isolation conforme aux exigences basse tension Z‑Wave Pro.​

• Installation : Raccordement sur rail DIN par électricien, câblage phase/neutre et sorties vers moteur de volet, avec calibration automatique des fins de course via bouton ou passerelle.​

• Compatibilité : Compatible avec moteurs de volets roulants 230 V AC standard et écosystèmes domotiques Z‑Wave/Z‑Wave LR certifiés ; peut servir de répéteur Z‑Wave selon configuration.​

• Norme et certification : Conforme aux normes Z‑Wave Alliance, directives électriques basse tension et CEM applicables en région (CE pour l’UE, certifications régionales pour US/Intl, incluant la variante LR).​

• Garantie : 2 ans

• Autres information : Intègre la mesure d’énergie pour le moteur afin de suivre la consommation et d’optimiser les scénarios. Gère le positionnement précis (pourcentage d’ouverture et angle de lamelles, selon type de moteur/volet) et la protection contre surcharge/surchauffe.​ Supporte mises à jour OTA via la passerelle Z‑Wave compatible et s’intègre dans des scènes et automatismes complexes (mode absence, gestion solaire, sécurité).
