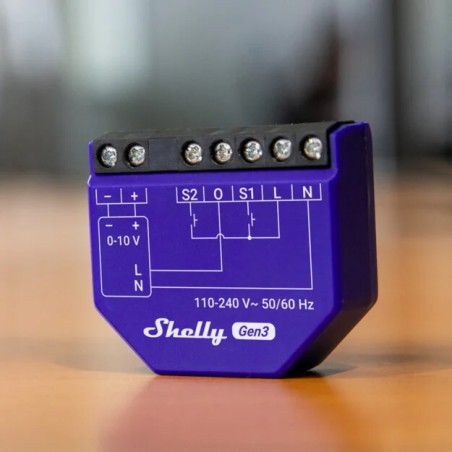

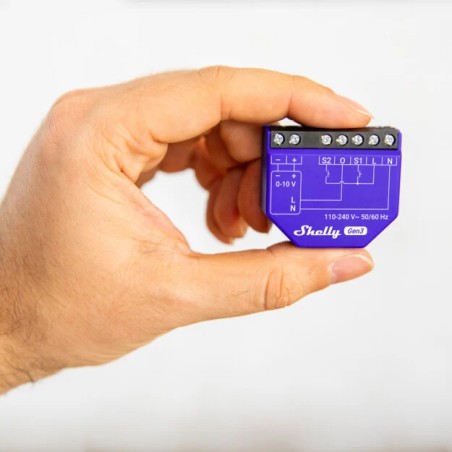

Micromodule Wi-Fi Variateur 1-10V SHELLY Gen 3

SHELLY DIMMER 0/1-10V PM GEN3  - Micromodule Wi-Fi Variateur 1-10V avec mesure de puissance

Shelly est un acteur incontournable dans le domaine de la domotique, offrant des modules intelligents interopérables qui permettent de contrôler et d’automatiser l’ensemble des équipements du bâtiment.

Shelly Dimmer 0/1‑10V PM Gen3 est un contrôleur de variation intelligent Wi‑Fi pour drivers 0–10 V ou 1–10 V avec mesure de puissance, destiné au pilotage précis de luminaires, moteurs ou vannes compatibles.​​

Il permet de faire varier finement la luminosité (ou la consigne 0/1‑10 V) en local via entrées S1/S2 ou à distance via l’application Shelly, tout en mesurant tension, courant et puissance et en offrant des protections intégrées (surchauffe, surintensité, surtension, surpuissance).

En résumé, Shelly Dimmer 0/1‑10V PM Gen3 est un micromodule variateur 0/1‑10 V avec mesure d’énergie, connectivité Wi‑Fi/BLE et fonctions avancées, idéal pour moderniser des installations professionnelles ou résidentielles basées sur drivers 0/1‑10 V.

E-catalogue Micromodule Wi-Fi Variateur 1-10V - SHELLY DIMMER 10V PM GEN3

Caractéristiques techniques

• Marque : SHELLY​

• Gamme produits : Dimmer / Gen3 smart dimming controllers​

• Référence : DIMMER 0/1-10V PM GEN3

• Fonction : Contrôleur de variation 0/1‑10 V avec relais et mesure de puissance intégrée​

• Protocole : Wi‑Fi 802.11 b/g/n 2,4 GHz, Bluetooth (pour inclusion et passerelle), API locale HTTP/MQTT​

• Bande de fréquences radio utilisée : 2 400–2 483,5 MHz (Wi‑Fi/BLE), puissance RF < 4 dBm​

• Norme de communication : Wi‑Fi 2,4 GHz IEEE 802.11 b/g/n, Bluetooth Low Energy​

• Application : Shelly Smart Control pour configuration, scénarios, variation et supervision énergétique​

• Type connexion : Sans fil via Wi‑Fi/BLE, borniers à vis pour alimentation, entrée(s) de commande S1/S2, sortie relais et sortie 0/1‑10 V​

• Application compatible : Shelly Smart Control, intégrations possibles via API/MQTT dans Home Assistant et autres superviseurs​

• Portée : Jusqu’à env. 10 m en intérieur et 30 m en extérieur pour le Wi‑Fi (selon environnement)​

• Tension d’alimentation : 110–240 V~ 50/60 Hz​

• Charge maximale : Max. tension commutée 240 V~, max. courant commuté 13 A sur la sortie relais, courant de contrôle 0/1‑10 V max. 35 mA​

• Consommation éléctrique : < 1,5 W​

• Usage intérieur ou extérieur : Usage intérieur, altitude max. 2 000 m​

• Température de fonctionnement : −20 °C à +40 °C​

• Type montage : Micromodule encastrable (boîte, coffret, rail selon intégration), à proximité du driver 0/1‑10 V​

• Hauteur : env. 36 mm (valeur issue doc commerciale, dimensions détaillées non complètement explicites dans la KB)​

• Largeur : env. 41 mm​

• Profondeur : env. 16–17 mm​

• Qualité du matériau : Boîtier plastique isolant​

• Couleur : Principalement blanc​

• Classe de protection : Utilisation sur réseau 230 V avec protection externe 16 A disjoncteur courbe B ou C recommandée​

• Installation : En série entre alimentation 230 V et driver, sorties 0/1‑10 V vers entrée de gradation du driver, entrées S1/S2 sur poussoirs/interrupteurs ; configuration via appli ou interface web​

• Compatibilité : Drivers 0–10 V et 1–10 V (luminaires LED, moteurs, vannes, etc.), fonctionnement en mode sourcing pour 0–10 V et 1–10 V, intégration dans écosystèmes domotiques via Wi‑Fi/MQTT/HTTP​

• Norme et certification : Conforme directives RED 2014/53/UE, LVD 2014/35/UE, EMC 2014/30/UE, marquage CE​

• Garantie : 2 ans

• Autres information : protections intégrées (surchauffe, surintensité, surtension, surpuissance), capteur de température interne, pas de stockage interne d’historique énergie (données à lire via appli/serveur), entrée neutre obligatoire.​
