Bloc différentiel IC60 4P 40A 30mA A-SI Schneider A9Q31440

SCHNEIDER A9Q31440 - Bloc différentiel IC60 4P 40A 30mA A-SI

Schneider Electric est une entreprise française de renommée mondiale, experte en solutions numériques d’énergie et d’automatismes, engagée dans l’efficacité énergétique et la durabilité, présente dans plus de 100 pays.

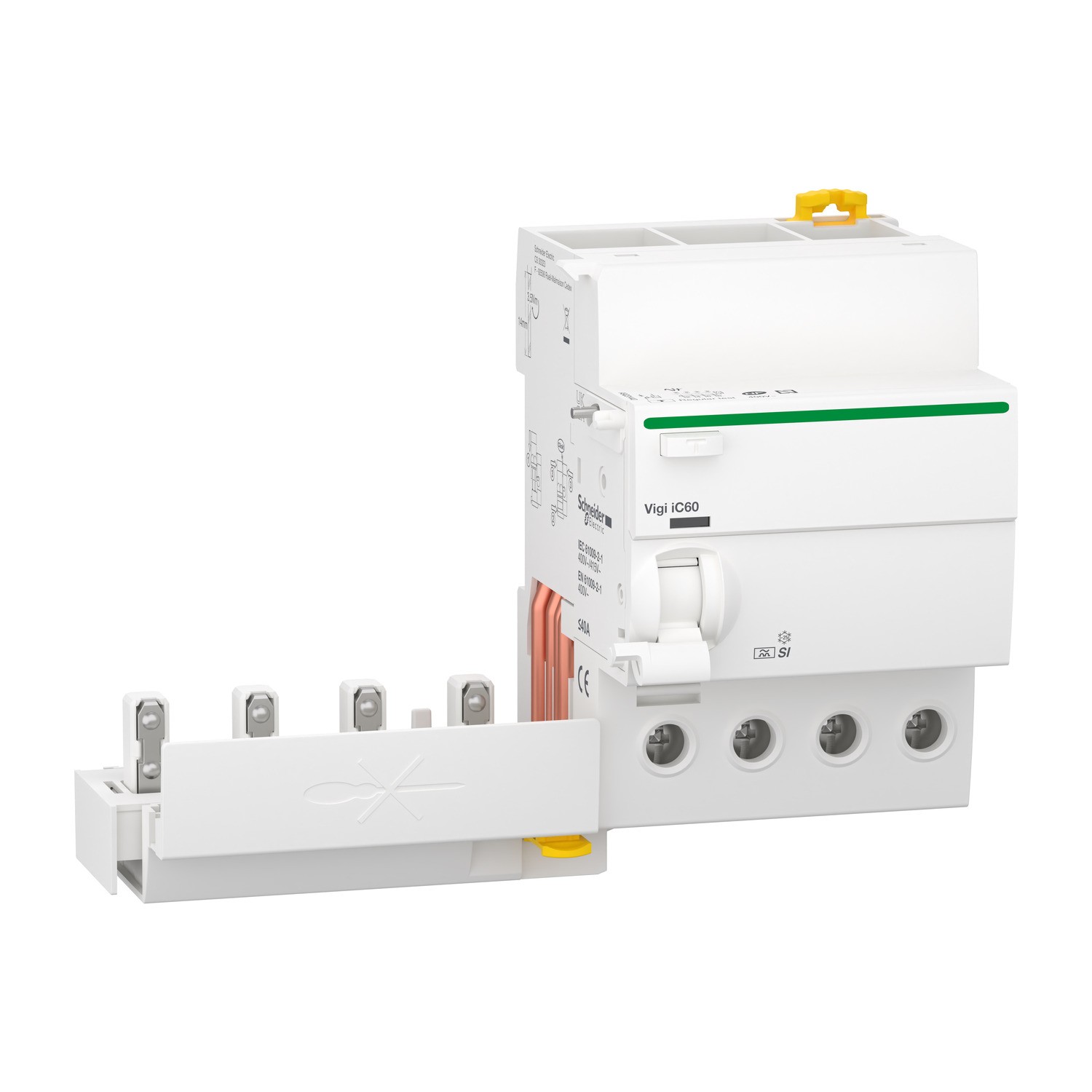

Acti9 Vigi iC60 A9Q31440 est un bloc différentiel modulaire 4P 40 A 30 mA type A‑Si, instantané, destiné à assurer la protection différentielle des circuits jusqu’à 415 V CA dans les installations tertiaires et industrielles.

Ce bloc différentiel s’utilise en association avec les disjoncteurs Acti9 iC60 ou Reflex iC60 pour protéger les personnes contre les contacts indirects et directs et améliorer la continuité de service, tout en offrant une immunité renforcée aux déclenchements intempestifs grâce au type A‑Si.

Acti9 Vigi iC60 A9Q31440 constitue une solution complète et compacte pour ajouter une protection différentielle 30 mA haute immunité sur des lignes 4P 40 A dans la gamme Acti9.

E catalogue Bloc différentiel IC60 4P 40A 30mA A-SI - Schneider A9Q31440

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9Q31440

• Gamme produits : Acti9 Vigi iC60

• Fonctions : Bloc différentiel additionnel modulaire pour protection des personnes contre les chocs électriques et protection complémentaire des installations contre les défauts d’isolement

• Nombre de modules : 7 pas de 9 mm

• Nombre de pôles : 4P

• Courant nominal : 40 A

• Sensibilité différentiel : 30 mA instantané

• Type différentiel : type A Si (Super Immunisé)

• Tension nominale : 400…415 V CA 50/60 Hz en association avec les disjoncteurs selon EN/IEC 61009 1

• Type de tension : CA 50/60 Hz

• Tension d'isolement assignée : 500 V CA Ui selon IEC 60947 2

• Type connexion - raccordement : bornes à cage en dessous pour raccordement par connecteur à l’iC60 et par borne à vis pour les conducteurs

• Section de raccordement : 1…35 mm² rigide sans embout 1…25 mm² souple sans embout 1…25 mm² souple avec embout

• Auxiliaires associables : disjoncteurs Acti9 iC60 et Acti9 Reflex iC60 compatibles pour fonctions de coupure et de protection sur lesquelles se clipse le bloc Vigi

• Verrouillable : possibilité de cadenassage via accessoires de verrouillage de la gamme Acti9 (famille iC60/Vigi iC60)

• Mode de pose : encliquetable sur rail DIN en tableau ou coffret modulaire

• Hauteur : 91 mm

• Largeur : 63 mm (7 modules de 9 mm)

• Profondeur : 73,5 mm

• Couleur : blanc

• Classe de protection (IP) : IP20 sur l’appareil installé dans un coffret modulaire

• Qualité du matériau : boîtier isolant modulaire Acti9 avec caractéristiques environnementales Acti9 (profil environnemental et données Green Premium disponibles pour la famille)

• Norme et certification : conforme EN/IEC 61009 1 pour les dispositifs différentiels associés aux disjoncteurs et EN/IEC 60947 2 pour l’isolement et la tenue aux chocs 6 kV Uimp

• Garantie : 2 ans

• Utilisation recommande : ajout de protection différentielle 30 mA type A Si sur circuits 4P 40 A alimentant des charges sensibles dans les installations tertiaires ou industrielles, en association avec disjoncteurs Acti9 iC60 ou Reflex iC60, pour renforcer la sécurité des personnes et limiter les déclenchements intempestifs.
