Odace Interrupteur ou poussoir sans enjoliveur - S980204

Incompatible avec l'ancienne gamme Odace

SCHNEIDER S980204 - Odace Interrupteur ou poussoir sans enjoliveur

Acteur mondial majeur, Schneider Electric conçoit des solutions numériques innovantes pour la gestion de l’énergie et les automatismes, alliant performance et durabilité.

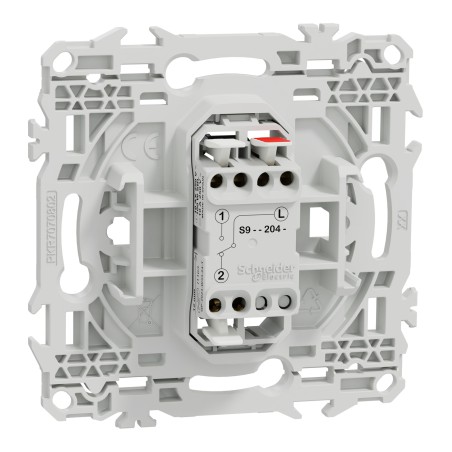

L’appareillage SCHNEIDER S980204 est un mécanisme Odace va-et-vient ou poussoir 10 AX sans enjoliveur, destiné au contrôle de l’éclairage en installation encastrée résidentielle et tertiaire.

Ce mécanisme multifonction permet d’utiliser la même référence à la fois comme interrupteur, va-et-vient ou poussoir, offrant un gain de temps en stock et en pose, avec bornes automatiques pour un câblage rapide et fiable.

En résumé, le S980204 est une solution polyvalente, compacte et robuste pour piloter les circuits d’éclairage jusqu’à 10 AX / 250 V avec un design Odace à composer.

E catalogue Odace Interrupteur ou poussoir sans enjoliveur - SCHNEIDER S980204

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : S980204

• Gamme produits : Odace / New Odace

• Fonctions : commande d’éclairage en interrupteur va-et-vient ou poussoir convertissable

• Nombre de pôles : 1 pôle (commande un circuit d’éclairage unipolaire)

• Courant nominal : 10 AX 10 A

• Puissance nominal : adaptée aux charges d’éclairage jusqu’à 10 AX dont lampes à économie d’énergie avec ballast 100 W

• Nombre de modules : 2 modules appareillage (mécanisme 1 poste Odace)

• Tension nominale : 250 V CA 50/60 Hz

• Type de tension : CA (courant alternatif)

• Intensité de court-circuit : usage courant pour circuits d’éclairage domestiques 10 AX selon EN 60669-1

• Type connexion - raccordement : bornes automatiques / bornes sans vis 3 bornes

• Section de raccordement : 1 x 1,5 à 2 x 2,5 mm² rigide souple ou multibrins longueur de dénudage 12 mm

• Manette d’actionnement : 1 bascule de commande interchangeable par enjoliveur ou plaque Odace

• Auxiliaires associables : compatible avec enjoliveurs et plaques Odace standard levier ou intégral possibilité d’ajout de LED de localisation selon accessoires Odace

• Verrouillable : non prévu en standard pour verrouillage par cadenas

• Mode de pose : encastré affleurant en boîte d’encastrement

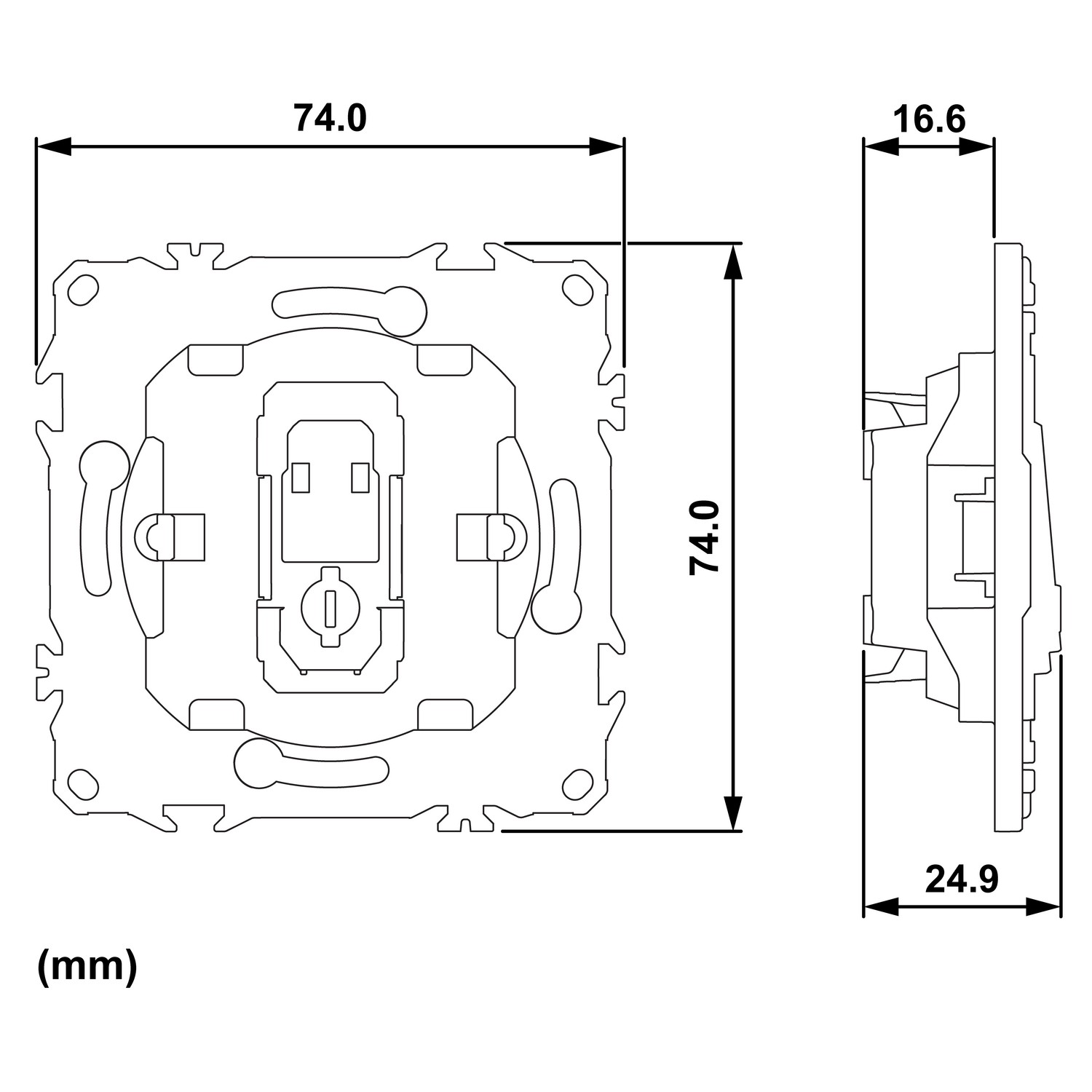

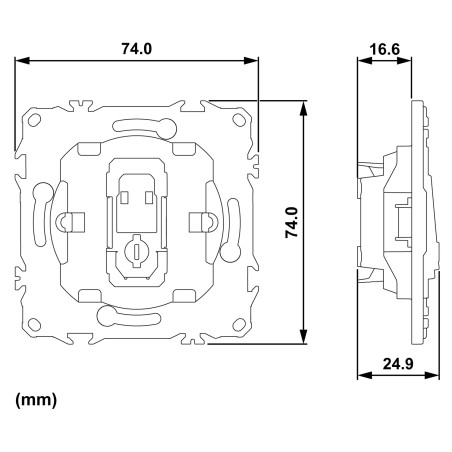

• Hauteur : 74 mm

• Largeur : 74 mm

• Profondeur : 24,8 mm profondeur d’encastrement 16,6 mm

• Couleur : mécanisme nu à équiper nuance non apparente avant pose enjoliveur

• Classe de protection (IP) : IP20 IP21D selon appareillage Odace

• Temperature d'utilisation : de -5 °C à +35 °C en fonctionnement de -5 °C à +50 °C en stockage

• Qualité du matériau : plastique PC polycarbonate renforcé GF10 autoextinguible support rigide

• Norme et certification : conforme EN 60669-1 certifié NF et CE tenue aux chocs IK04

• Garantie : 18 mois

• Utilisation recommande : commandes d’éclairage en logements résidentiels bureaux et locaux tertiaires nécessitant un mécanisme va-et-vient ou poussoir polyvalent et rapide à installer

Fiche produit Odace Interrupteur ou poussoir sans enjoliveur - SCHNEIDER S980204
