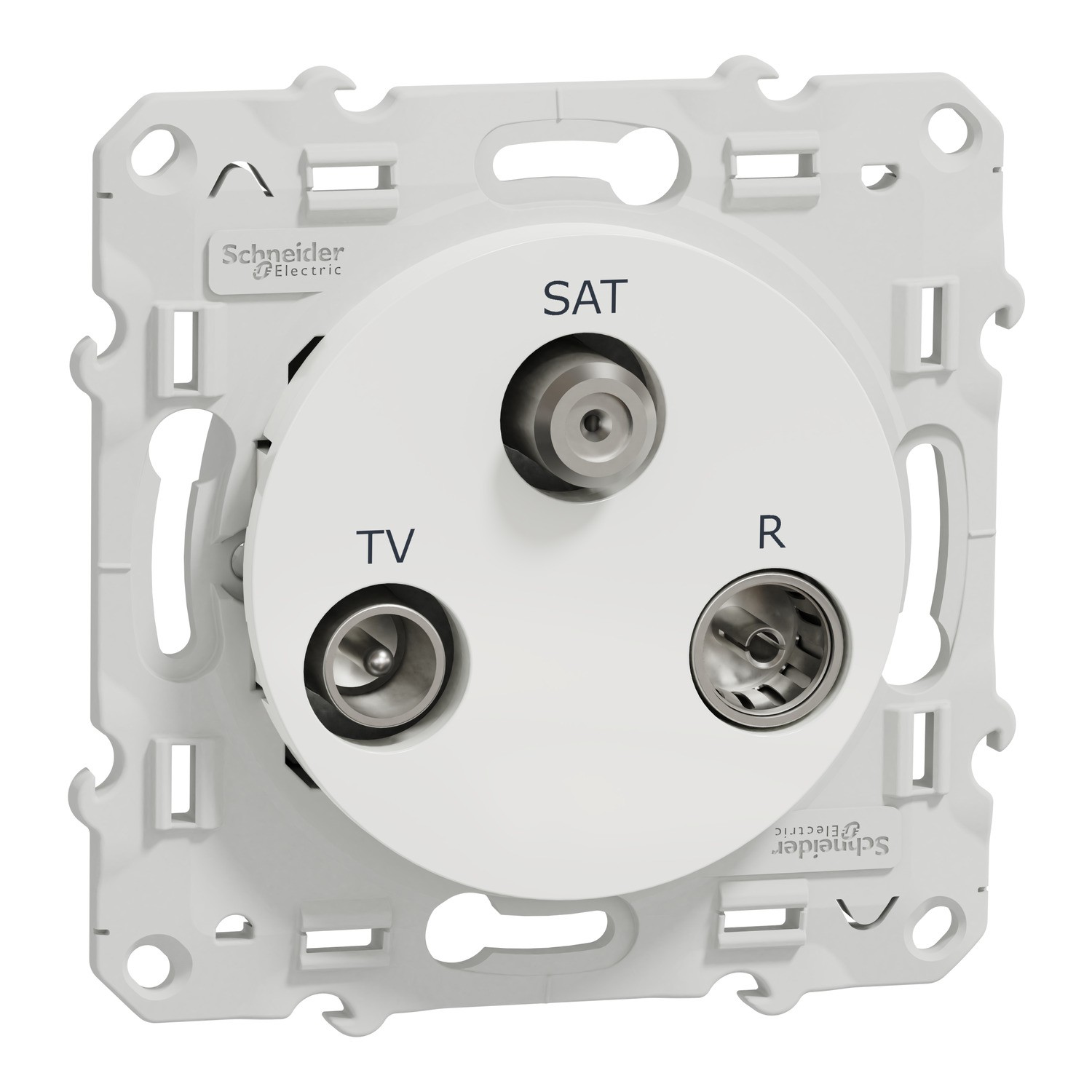

SCHNEIDER S520460 - Prise TV/FM/SAT, Composable, Odace - FC

Caractéristiques générales

Prise TV/FM/SAT

Caractéristiques techniques

Odace

Prise TV/FM/SAT

Mécanisme avec support de fixation

Type d'emballage : Capot de protection

Montage de l'appareil : Encastré

Connecteur TV : Mâle CEI 9,52 mm

Connecteur FM : IEC femelle 9,52 mm

Connecteur SAT : F type

Atténuation maxi de la branche :

3 dB SAT signal950…2400 MHz

3 dB R signal5…108 MHz

3 dB TV signal125…862 MHz

Perte de rendement minimum :

10 dB IN-OUT

10 dB TV

10 dB R

10 dB SAT

Passage de courant continu : Dans une prise SAT

Mode de fixation : Par vis

Couleur : Blanc (RAL 9003)

Finition de la surface : Brillant

Courant assigné d'emploi : 350 mA à 24 V CC

Raccordement : Vis

Forme de la tête de vis : Pozidriv N°1

Longueur de dénudage des fils : 8 mm

Type de câble : Coaxial

Diamètre extérieur du câble : 7 mm

Matière :

Plastique anti-UV: façade

PBT (polybutylene terephthalate) GF30: cadre support

Alliage de zinc: boitier

Hauteur : 71 mm

Largeur : 71 mm

Profondeur : 40 mm

Profondeur d'encastrement : 24 mm

Poids du produit : 0,0634 kg

Température ambiante pour le stockage : -5…50 °C

Température de fonctionnement : 5…45 °C

Normes : EN 50083-4

Tenue aux choc IK : IK04

Degré de protection IP : IP21 D
