Micromodule connectée Wi-Fi 8A SHELLY 1 Mini Gen3

SHELLY 1 MINI GEN3 - Micromodule connectée Wi‑Fi Contact sec 1 canal ultra‑compact

Shelly conçoit des solutions IoT compactes et fiables pour piloter, automatiser et superviser les installations électriques tout en optimisant les consommations d’énergie.

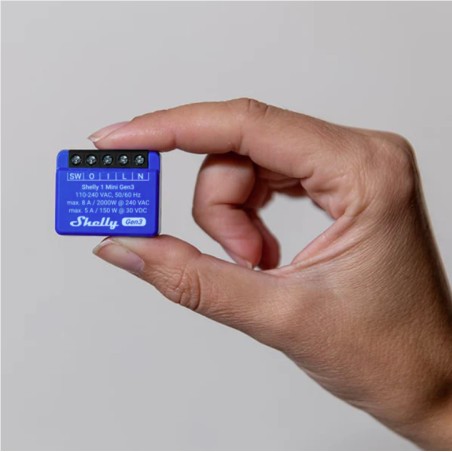

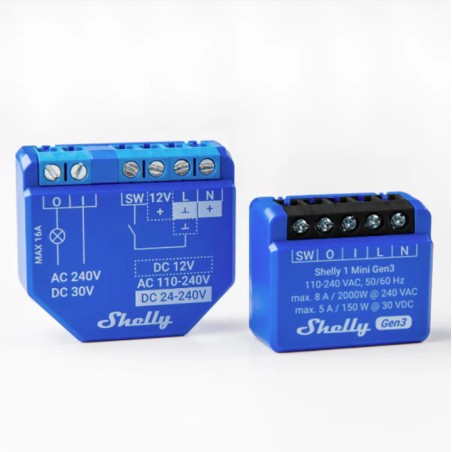

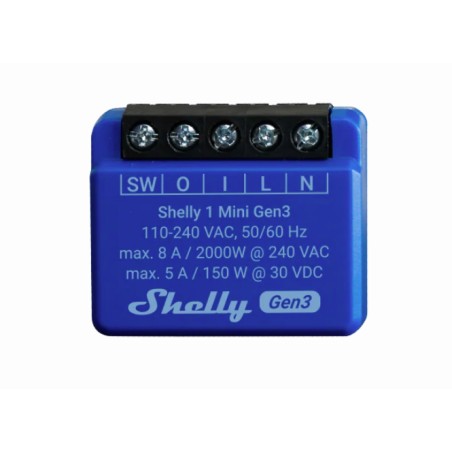

Shelly 1 Mini Gen3 est un micromodule relais intelligent 1 canal, Wi‑Fi et Bluetooth, avec contact sec (potential‑free) jusqu’à 8 A, spécialement conçu pour s’intégrer dans les plus petites boîtes d’encastrement ou dans les équipements à commander.

Il permet de commuter localement ou à distance de nombreux appareils (éclairages, automatismes, chaudières basse tension, contacteurs), de fonctionner en contact sec ou sous tension, de servir de passerelle BLE et répéteur Wi‑Fi, et de profiter des scénarios, plannings, astro‑planning, webhooks et scripts avancés pour une automatisation fine.

En résumé, Shelly 1 Mini Gen3 est un relais universel encastrable très compact, multi‑usage et évolutif, idéal pour moderniser facilement un circuit existant ou ajouter un point de commande connecté sans modifier l’installation en profondeur.

E-catalogue Micromodule connectée Wi-Fi Relais - SHELLY 1 MINI GEN3

Caractéristiques techniques

• Marque : SHELLY

• Gamme produits : Shelly Gen3 – micromodules interrupteurs intelligents (Shelly 1 Mini Gen3)

• Référence : SHE-1-MINI-GEN3

• Fonction : Micromodule relais intelligent 1 canal à contact sec pour commande ON/OFF d’appareils électriques

• Protocole : Wi‑Fi 802.11 b/g/n 2,4 GHz et Bluetooth 4.2

• Bande de fréquences radio utilisée : Wi‑Fi 2401–2495 MHz, Bluetooth 2400–2483,5 MHz

• Norme de communication : Wi‑Fi 802.11 b/g/n, Bluetooth 4.2, support HTTP API, MQTT, UDP

• Application : Shelly Smart Control pour configuration, commandes, scénarios, timers, astro‑planning et scripts

• Type connexion : Connexion sans fil Wi‑Fi/BLE, bornes à vis pour alimentation et sorties relais

• Application compatible : Shelly Smart Control (Android/iOS), intégration possible dans Home Assistant, Alexa, Google Home, etc. via Wi‑Fi/MQTT/API

• Portée : Jusqu’à 30 m en intérieur et 50 m en extérieur en Wi‑Fi ; jusqu’à 10 m intérieur et 30 m extérieur en Bluetooth selon environnement

• Tension d’alimentation : 110–240 V AC 50/60 Hz ; possibilité de pilotage de circuits basse tension via contact sec

• Type de relais : Contact sec (dry contact) NO, 1 pôle, µ contact

• Charge maximale : Courant de commutation max. 8 A (jusqu’à 2000 W sous 240 V AC selon charge et conditions d’installation)

• Consommation électrique : < 1,2 W

• Usage intérieur ou extérieur : Usage intérieur, ou extérieur dans coffret/boîte adaptée, altitude max. 2000 m

• Température de fonctionnement : −20 °C à +40 °C, humidité 30–70 % HR sans condensation

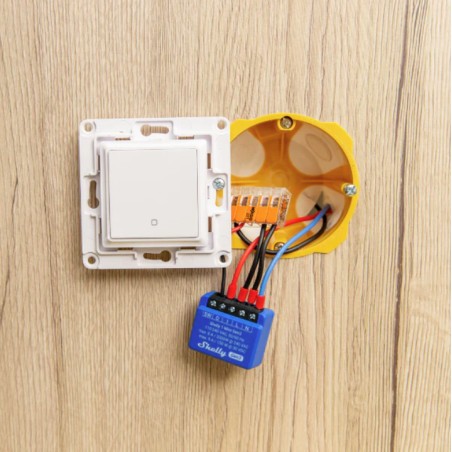

• Type montage : Encastré dans boîte d’encastrement, de dérivation ou directement dans l’appareil à commander (format mini)

• Dimensions : Hauteur 29 mm, largeur 35 mm, profondeur 16,8 mm (valeurs indicatives fabricant)

• Qualité du matériau : Coque en plastique auto‑extinguible, bornier à vis pour conducteurs rigides ou souples

• Couleur : Coque plastique (teinte fabricant) avec borniers à vis

• Classe de protection : À installer sur circuit protégé par disjoncteur courbe B ou C 10 A max., protection interne contre surchauffe (IP dépendant du coffret)

• Installation : Câblage en contact sec ou en ligne phase/neutre suivant schéma, raccordement au circuit à commander, mise en service via interface web locale ou application Shelly

• Compatibilité : Commande d’éclairages, contacteurs, gâches, automatismes ou entrées de centrales basse tension grâce au contact sec ; intégration domotique via HTTP, MQTT, scripts et écosystèmes Shelly/tiers

• Norme et certification : Produit marqué CE, conforme aux normes radio et de sécurité basse tension en vigueur dans l’UE

• Garantie : 2 ans

• Autres informations : Passerelle BLE intégrée pour périphériques Shelly BLU, rôle de répéteur Wi‑Fi, prise en charge de jusqu’à 20 plannings et 20 webhooks, scripting avancé pour automatisations locales.
