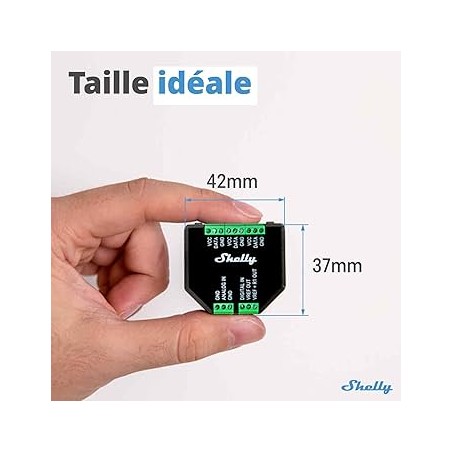

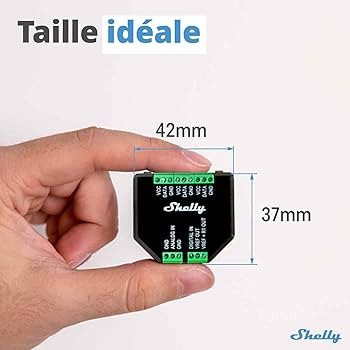

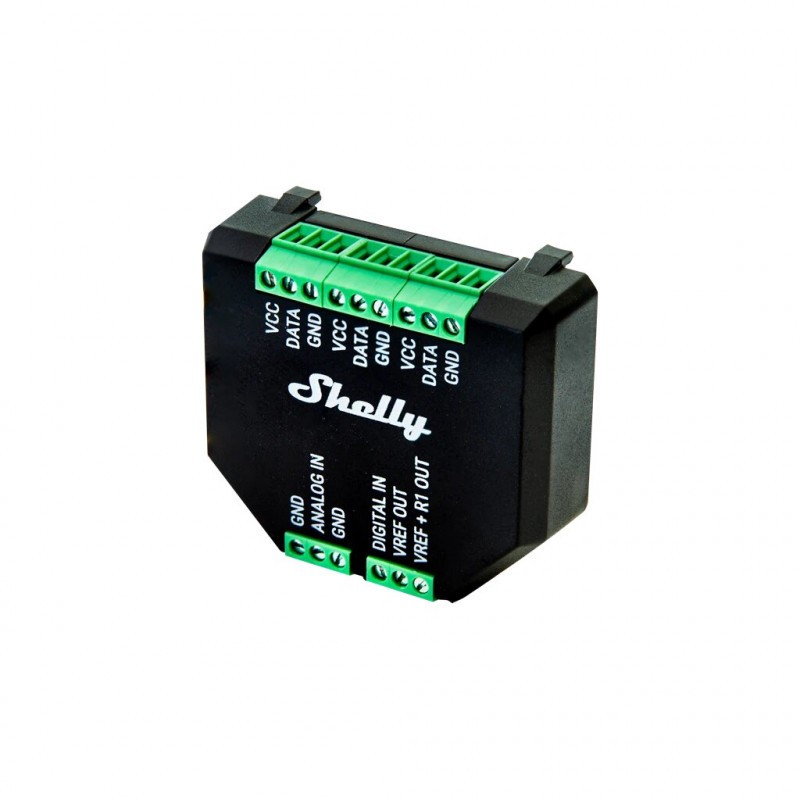

Adaptateur interface capteurs modules Shelly Plus Add-on

SHELLY PLUS ADD-ON - Interface capteurs pour modules connectés Shelly Plus Adaptateur galvaniquement isolé pour sondes numériques et entrées analogiques

La force de Shelly tient aussi à ses accessoires d'extension, qui prolongent les fonctions d'un module déjà installé sans obliger à le remplacer par un modèle supérieur.

Plus Add-on Adaptateur est une interface de capteurs galvaniquement isolée qui se raccorde à un module Shelly Plus par une liaison série propriétaire et lui ajoute des entrées de mesure numériques et analogiques.

Il accepte jusqu'à cinq sondes de température DS18B20 ou un capteur combiné DHT22, mais également des thermistances NTC 10 kΩ, photorésistances, détecteurs PIR, sondes d'humidité de sol, capteurs ultrasoniques de proximité, sondes capacitives de niveau de liquide ou tout capteur analogique délivrant un signal de zéro à dix volts, ainsi qu'une entrée numérique pour contact sec ou contact reed.

En résumé, Plus Add-on Adaptateur transforme un simple relais connecté en véritable centrale de mesure multi-capteurs pour la régulation et la supervision.

Son alimentation en 3,3 V DC est directement prélevée sur le module hôte, pour une consommation inférieure à un demi-watt hors capteurs.

E-catalogue Adaptateur interface capteurs modules Plus Add-on

Caractéristiques Adaptateur interface

• Marque : SHELLY

• Gamme produits : Plus – accessoires et extensions

• Référence : Plus Add-on

• Fonction : Interface de raccordement de capteurs pour modules Plus

• Protocole : Aucun, liaison série filaire propriétaire

• Isolation : Galvaniquement isolée du module hôte

• Sondes numériques : Jusqu'à 5 sondes DS18B20 ou 1 capteur DHT22

• Capteurs analogiques : NTC 10 kΩ β=4000 K, photorésistances, PIR, sondes de sol

• Entrée analogique : 0–10 V, précision ±5 %, seuil de report 1 %

• Entrée numérique : Contact sec ou contact reed

• Alimentation : 3,3 V DC prélevés sur le module hôte

• Consommation : Inférieure à 0,5 W hors capteurs

• Interface : Liaison série propriétaire Shelly

• Compatibilité : Modules de la gamme Plus

• Application : Smart Control

• Application compatible : Home Assistant, systèmes domotiques tiers

• Restriction : Ne pas mélanger DHT22 et DS18B20 sur la même interface

• Montage : Boîte d'encastrement ou coffret, à proximité du module hôte

• Type connexion : Bornier à vis

• Conditions environnementales : 0 °C à +40 °C, 30–70 % HR

• Normes et certification : Produit marqué CE
