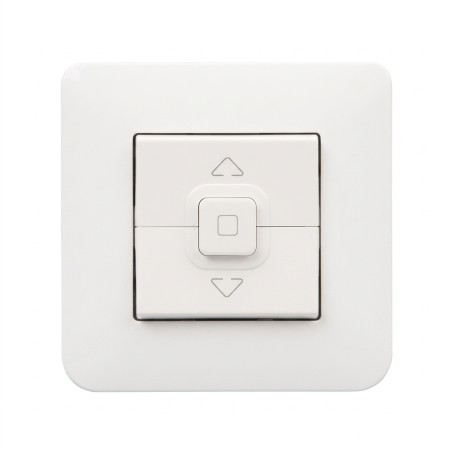

Mosaic Interrupteur volet 500W complet blanc 077026

LEGRAND 077026 - Mosaic Interrupteur volet 500W complet blanc

Résidentiel et tertiaire partagent chez Legrand, groupe français de Limoges, la même gamme Mosaic, composée de modules de 22,5 mm sur support 45 x 45 mm.

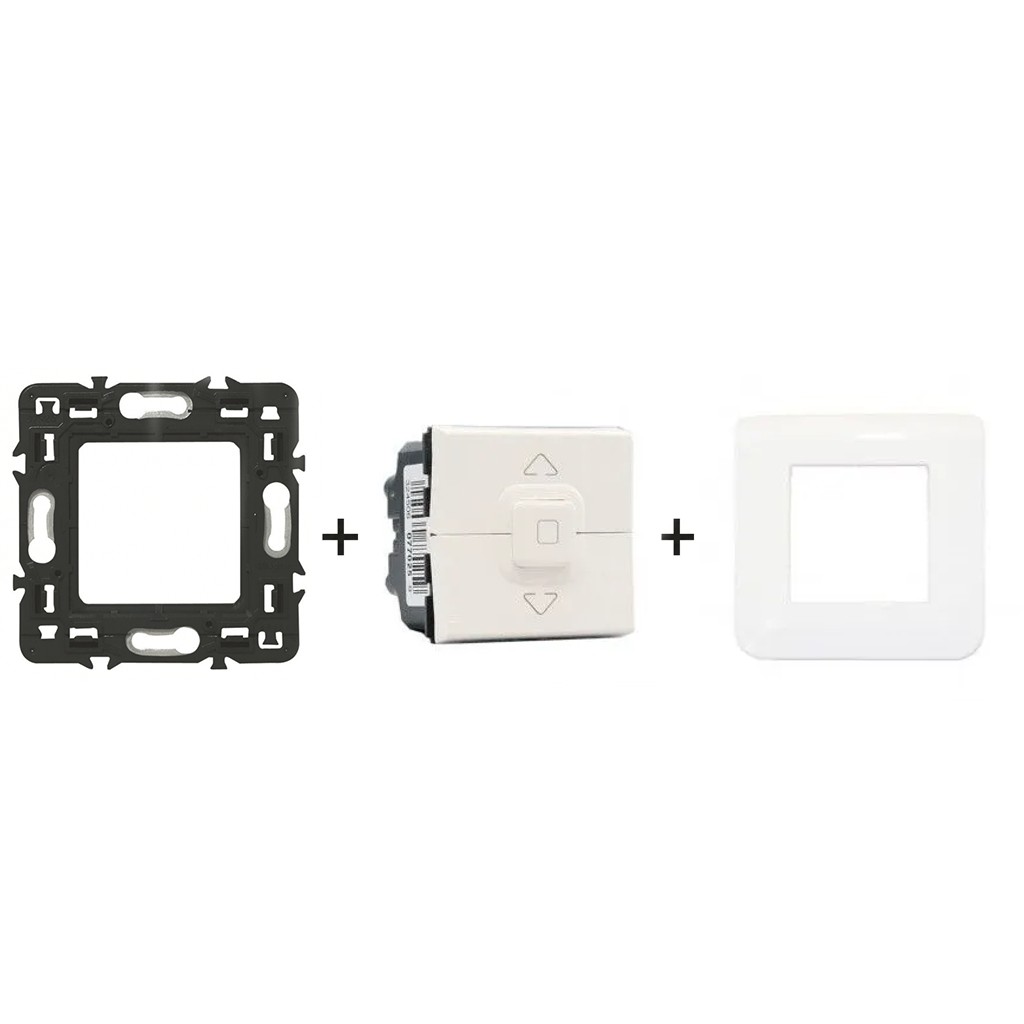

Ce pack complet LEGRAND 077026 regroupe un mécanisme d'interrupteur de volets roulants Mosaic 2 modules blanc RAL 9003, un support à vis 080251 et une plaque 277802L.

Interrupteur à positions fixes, il commande directement un moteur de volet, store ou banne de 500 W maximum, montée, stop et descente, par bornes automatiques à levier.

Ce Mosaic Interrupteur volet 500W LEGRAND 077026 livré complet avec support et plaque se fixe par clips dans le support de module Mosaic, en intérieur, à assembler.

Un mécanisme de 45 x 45 x 36 mm, 6 A 250 V, IP41 et IK04, marqué CE, avec support acier Galfan et polyamide, garanti 2 ans.

Les prises et interrupteurs sont livrés à assembler (support, mécanisme et plaque non montés).

E-catalogue Mosaic Interrupteur volet 500W - LEGRAND 077026 + 080251 + 277802L

Caractéristique Mosaic Interrupteur volet 500W

• Marque : Legrand

• Gamme produits : Mosaic

• Références fabricant : 077026 + 080251 + 277802L

• Composition du pack : 1 mécanisme 077026, 1 support à vis 080251, 1 plaque 277802L

• Type : Interrupteur pour volets roulants

• Type de commande : Bascule montée / stop / descente

• Fonction : Commande directe d’un moteur de volet, store ou banne

• Puissance maximale moteur : 500 W

• Courant nominal : 6 A

• Tension nominale : 250 V~

• Type de courant : AC 50/60 Hz

• Type de connexion : Bornes automatiques à levier

• Section des conducteurs : 2 x 2,5 mm² max.

• Nombre de modules : 2 (45 x 45 mm)

• Mode de pose : Sur support de module Mosaic

• Fixation : Par clips dans le support

• Dimensions (H x L x P) : 45 x 45 x 36 mm

• Profondeur d’encastrement : environ 24 à 30 mm

• Indice de protection : IP41

• Résistance aux chocs : IK04

• Couleur : Blanc RAL 9003

• Finition : Brillante

• Matière : Plastique thermorésistant

• Usage intérieur ou extérieur : Intérieur

• Norme et certification : Marquage CE, conforme aux normes en vigueur

• Support 080251 : Support universel à vis 1 poste 2 modules - Encastré, fixation avec vis - 74 x 74 x 7,2 mm (H x L x P)

• Plaque 277802L : Plaque de finition 1 poste - Blanc brillant RAL 9003 - 82 x 82 x 9 mm

• Montage : Livré à assembler (support, mécanisme et plaque non montés)

• Garantie : 2 ans
