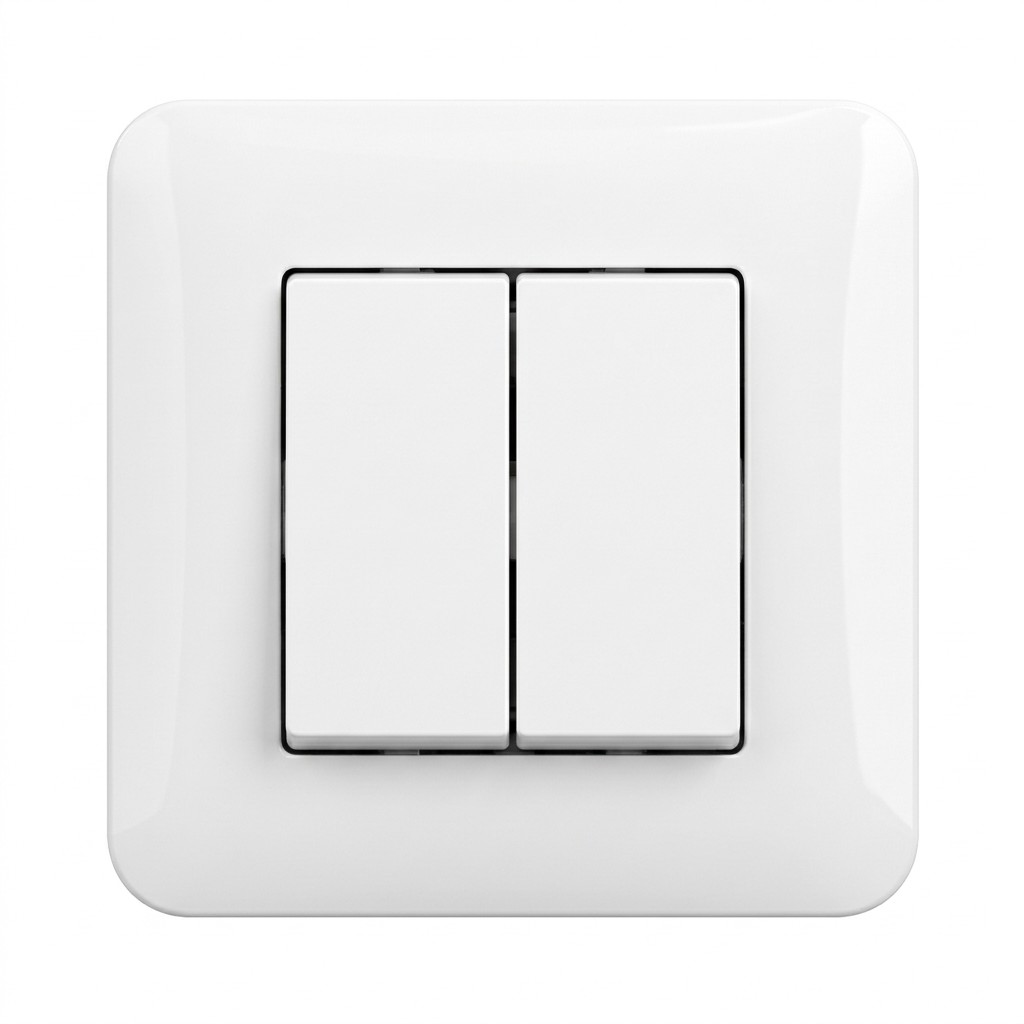

Mosaic Interrupteur V&V double complet 278001L

LEGRAND 278001L - Mosaic Interrupteur V&V double complet

Easy-Led désigne chez Legrand, groupe français de Limoges, les interrupteurs Mosaic prévus pour recevoir des voyants clipsables, au format modulaire 45 x 45 mm.

Ce pack complet comprend 2 mécanismes interrupteur ou va-et-vient 1 module LEGRAND 278001L, à juxtaposer sur un support à vis 080251 sous une plaque 2 modules 277802L.

Monté seul ou en va-et-vient, le mécanisme 10 AX 250 V pilote un circuit d'éclairage depuis un ou deux points, avec bornes automatiques à levier repérées.

Ce Mosaic Interrupteur V&V 1 module LEGRAND 278001L livré complet avec support et plaque reçoit des voyants clipsables Easy-Led, en blanc RAL 9003 brillant, IP31 et IK04.

Les deux mécanismes de 45 x 22,5 x 36 mm, en thermoplastique sans halogène, s'encastrent sur 24 mm en boîte de 30 mm minimum, garantie 2 ans.

Les prises et interrupteurs sont livrés à assembler (support, mécanisme et plaque non montés).

E-catalogue Mosaic Interrupteur V&V double - LEGRAND 2 x 278001L + 080251 + 277802L

Caractéristique Mosaic Interrupteur V&V double

• Marque : Legrand

• Gamme produits : Mosaic

• Références fabricant : 2 x 278001L + 080251 + 277802L

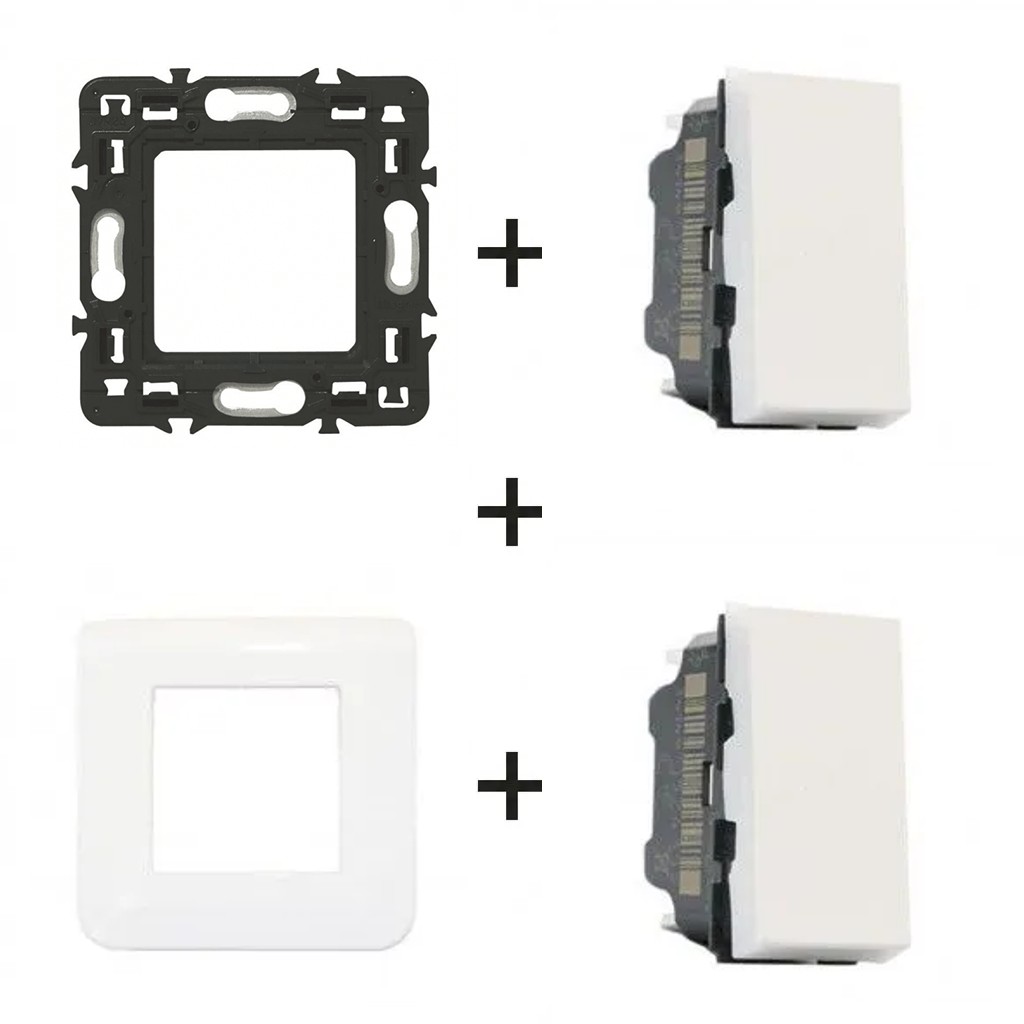

• Composition du pack : 2 mécanismes 278001L, 1 support à vis 080251, 1 plaque 277802L

• Type : Interrupteur ou va-et-vient

• Type de commande : Bascule

• Fonction : Commande d’éclairage 1 circuit

• Application : Résidentiel et tertiaire

• Nombre de modules : 1

• Courant nominal : 10AX

• Tension nominale : 250V~

• Fréquences : 50-60Hz

• Type de connexion : Bornes automatiques à levier

• Type de montage : Sur support de module Mosaic

• Profondeur d’encastrement : 24mm (boîte ≥ 30mm)

• Usage intérieur ou extérieur : Intérieur

• Mode de fixation : À clipser

• Dimensions : 45 x 22,5 x 36mm (H x L x P)

• Finition : Blanc brillant

• Matière : Thermoplastique sans halogène

• Couleur : Blanc RAL9003

• Indice de protection : IP31

• Résistance aux chocs : IK04

• Voyant lumineux : Prévu pour voyants clipsables Easy-Led

• Norme et certification : Marquage CE

• Support 080251 : Support universel à vis 1 poste 2 modules - Encastré, fixation avec vis - 74 x 74 x 7,2 mm (H x L x P)

• Plaque 277802L : Plaque de finition 1 poste - Blanc brillant RAL 9003 - 82 x 82 x 9 mm

• Montage : Livré à assembler (support, mécanisme et plaque non montés)

• Garantie : 2 ans

Fiche technique Mosaic Interrupteur V&V 1 module - LEGRAND 2 x 278001L + 080251 + 277802L
