LEGRAND 600453 Prise TV-R-SAT 1 câble Dooxie Alu

Spécialiste mondial des infrastructures électriques et numériques du bâtiment, Legrand conçoit des solutions qui améliorent le confort, la sécurité et l’efficacité énergétique au quotidien.

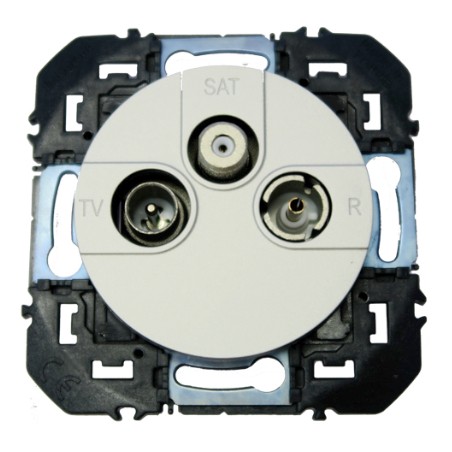

Prise TV-R-SAT 1 câble Dooxie Legrand 600453 : c’est une prise multimédia encastrée finition alu qui regroupe les sorties TV, radio et satellite sur un seul câble coaxial, pour la distribution des signaux audio‑vidéo dans une pièce.

Elle fonctionne comme prise étoile/terminale TV/R/SAT : une entrée coaxiale unique arrive sur le mécanisme et est répartie vers trois connecteurs distincts (TV, radio, SAT) afin d’alimenter un téléviseur, un tuner radio et un décodeur satellite. La prise est optimisée pour les signaux modernes (FM et DAB+ pour la radio, TNT/UHD pour la TV, satellite jusqu’à 2150–2400 MHz) tout en limitant l’affaiblissement du signal, ce qui réduit le besoin d’amplification en tête d’installation. Son blindage de Classe A protège efficacement contre les interférences générées par les réseaux mobiles (3G, 4G, 5G), ce qui évite pixellisation et grésillements sur l’image et le son. L’insertion intuitive du câble et le bornier central facilitent le raccordement, améliorent le refoulement dans la boîte d’encastrement et permettent de vérifier visuellement que le câble est bien serré. Le tout s’intègre dans la gamme Dooxie avec une finition aluminium moderne, à compléter par une plaque de finition adaptée pour harmoniser l’appareillage de la pièce.

La Legrand 600453 est une prise TV‑R‑SAT 1 câble Dooxie alu, blindée Classe A, conçue pour une distribution fiable et peu atténuée des signaux TV, radio et satellite dans un appareillage encastré intérieur.

E-catalogue Prise TV-R-SAT LEGRAND 600453

Caractéristiques techniques

• Marque : Legrand.

• Gamme produits : Dooxie, appareillage multimédia TV/R/SAT.

• Référence : 600453.

• Type : prise TV‑R‑SAT 1 câble encastrée, modèle étoile/terminale, finition aluminium, à équiper d’une plaque.

• Fonction : distribution terminale des signaux de télévision, radio FM/DAB+ et satellite depuis un seul câble coaxial vers trois connecteurs distincts.

• Application : réseau TV et radio domestique ou tertiaire léger, pour raccorder TV, tuner radio et décodeur satellite dans les pièces de vie.

• Nombre de modules : 2 modules (construction modulaire 2 postes dans la gamme Dooxie).

• Type de charge : signaux RF basse puissance pour TV (0–862 MHz), radio (≈87,5–240 MHz) et SAT (≈950–2400 MHz), sans commutation de puissance secteur.

• Courant nominal : circuits de communication à courant très faible, adaptés aux signaux TV/radio/satellite selon la norme EN 50083‑4.

• Tension nominale : circuits de signal TV/radio/satellite (pas de 230 V sur les broches), conformes aux réseaux coaxiaux de distribution.

• Type connexion : connecteur TV mâle 9,52 mm, connecteur radio femelle, connecteur SAT type F à visser, raccordement du câble coaxial sur bornier à vis central avec insertion intuitive.

• Type montage : montage encastré dans boîte d’encastrement, appareillage Dooxie.

• Usage intérieur ou extérieur : usage intérieur uniquement, indice de protection IP20.

• Mode de fixation : fixation à vis sur la boîte d’encastrement, avec possibilité de griffes selon accessoires et versions.

• Dimensions : largeur 73 mm, hauteur 73 mm, profondeur 39,65 mm.

• Profondeur d’encastrement : environ 39,65 mm d’encombrement total, avec profondeur minimale de boîte recommandée 40 mm.

• Compatible avec boîtes d'encastrement : compatible avec boîtes d’encastrement standard 1 poste (entraxe 60/71 mm) de profondeur ≥40 mm.

• Qualité du matériau : plastique thermoplastique isolant (corps et enjoliveur), matériau de la gamme Dooxie.

• Couleur : aluminium, finition aspect alu (type RAL alu, surface mate).

• Résistance aux chocs : tenue mécanique conforme à l’appareillage encastré courant, avec blindage Classe A pour le module coaxial contre les perturbations RF.

• Classe de protection : IP20 pour l’appareillage, prise de communication en environnement sec intérieur, conforme à la norme EN 50083‑4 pour la partie TV.

• Installation : insertion du câble coaxial dans le bornier central, serrage à vis avec contrôle visuel du maintien, mise en place du mécanisme dans la boîte, fixation à vis (ou griffes selon installation), puis pose de l’enjoliveur et de la plaque Dooxie alu.

• Compatibilité : compatible avec les plaques de finition Dooxie, les réseaux TV hertziens, radio FM/DAB+ et satellite domestiques, ainsi qu’avec les TV UHD/4K et tuners modernes.

• Norme et certification : dépasse les exigences de la norme EN 50083‑4 (atténuation <1 dB, blindage Classe A certifié PKM), marquage CE pour l’appareillage de communication TV.
