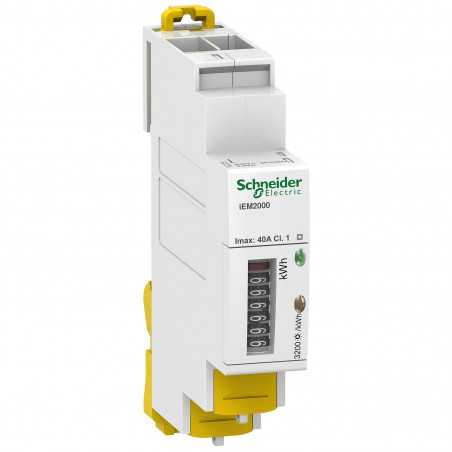

Compteur énergie monophasé 40A MID impulsion Acti9 - SCHNEIDER A9MEM2010

SCHNEIDER A9MEM2010 - Compteur énergie monophasé 40A MID impulsion Acti9

Chez Schneider Electric, découvrez une gamme étendue de solutions électriques modulaires adaptées aux marchés résidentiel, tertiaire et industriel.

Un compteur d’énergie modulaire, intégré dans un tableau électrique, est utilisé pour surveiller la consommation électrique d’un circuit.

E-catalogue Compteur énergie monophasé - SCHNEIDER A9MEM2010

Caractéristiques techniques

• Gamme : Acti 9

• Family : Acti 9 iEM2000

• Nom de l'appareil : IEM2010

• Fonction produit : Compteur d'énergie

• Description des pôles : 1P + N

• Type de mesure : Puissance active

• Fonction de l’appareil : Sous-facturation

• Classe de précision : Classe 1 énergie active se conformer à CEI 62053-21 - Classe B énergie active se conformer à EN 50470-3

• Input type : Entrée direct

• Rated current : 40 A

• Tension nominale : 230 V +/- 20 %

• Fréquence du réseau : 50 Hz - 60 Hz

• Plage de mesure en fréquence : 48…62 Hz

• Type de technologie : Électronique

• Type d'afficheur : Électromécanique

• taux d'échantillonnage : 32 échantillons/cycle

• courant de mesure : 0.25…40 A

• Afficheurs deux digits : 7

• Valeur maximale mesurée : 999999,9 kWh

• Signalisation locale : Vert voyant lumineux: puissance ON - Jaune voyant lumineux: mesurage et activité 3200 p/kWh

• Sorties logiques 1 impulsion surveillance de l'énergie

• tension de sortie : 5…35 V CC@20 mA

• Durée de l'impulsion : 120 ms

• puissance consommée en VA : 10 VA

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Mode de raccordement : Circuit de puissance: bornes type tunnel (bas) 1 10 mm² câble(s) - Report à distance: bornes type tunnel (haut) 1 4 mm² câble(s)

• Couple de serrage : Circuit de puissance 1,2 N.m - report à distance 0,8 N.m

• Normes : IEC 62053-21 - CEI 61557-12

• Certifications du produit : MID, CE

• Degré de protection IP : IP40 se conformer à CEI 60529

• Couleur : Blanc

• pas de 9 mm : 2

• Largeur : 18 mm

• Hauteur : 96.5 mm

• Profondeur : 69 mm

Fiche technique Compteur énergie monophasé - SCHNEIDER A9MEM2010
