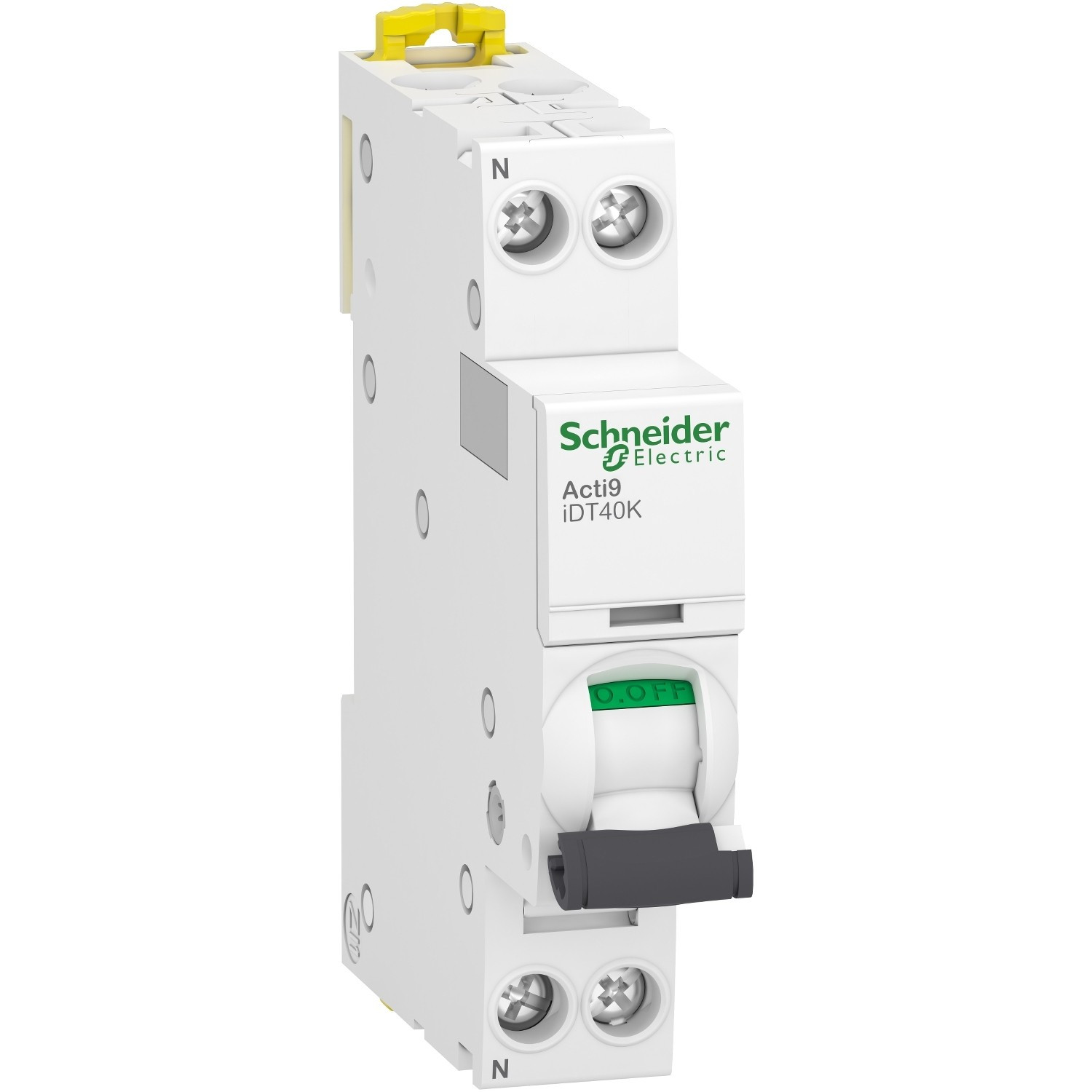

Disjoncteur IDT40 1P+N 6A 4,5kA courbe C Schneider A9P71606

SCHNEIDER A9P71606 - Disjoncteur IDT40 1P+N 6A 4,5kA courbe C

L’entreprise française Schneider Electric se positionne comme un acteur clé dans la transition énergétique et numérique mondiale.

Disjoncteur modulaire SCHNEIDER A9P71606 Acti9 iDT40K 1P+N 6A courbe C offrant une protection des circuits contre les surcharges et les courts-circuits dans les installations résidentielles et tertiaires.

Ce disjoncteur s’utilise pour la protection d’un circuit 230 V monophasé jusqu’à 6 A, avec comme principaux avantages une courbe C adaptée aux charges usuelles, un pouvoir de coupure 4,5 kA/4500 A conforme EN/IEC, une compatibilité avec les auxiliaires Acti9 et un montage rapide sur rail DIN.

En résumé, le disjoncteur SCHNEIDER A9P71606 Acti9 iDT40K est une solution compacte, fiable et modulaire pour protéger efficacement un circuit 1P+N 6 A en distribution finale 230 V, avec une large compatibilité d’accessoires et une installation simplifiée.

E catalogue Disjoncteur IDT40 1P+N 6A 4,5kA courbe C - SCHNEIDER A9P71606

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P71606

• Gamme produits : Acti9 iDT40K

• Fonctions : Disjoncteur miniature modulaire pour protection contre les surcharges et courts-circuits des circuits 230 V

• Nombre de modules : 2 pas de 9 mm (équivalent 1 module 18 mm)

• Nombre de pôles : 1P+N

• Nombre de pôles protégés : 1

• Courant nominal : 6 A

• Type courbe : C

• Tension nominale : 230 V AC 50/60 Hz

• Type de tension : Courant alternatif (CA) monophasé

• Pouvoir de coupure EN : 4500 A Icn à 230 V AC selon EN 60898-1

• Pouvoir de coupure IEC : 4,5 kA Icu à 230 V AC selon EN/IEC 60947-2

• Type connexion - raccordement : Bornes à vis type tunnel haut et bas

• Section de raccordement : 1 à 10 mm² souple et 1 à 16 mm² rigide longueur de dénudage 14 mm couple 2 N.m

• Auxiliaires associables : Auxiliaires de commande et de signalisation Acti9 blocs différentiels PowerTag peignes Acti9

• Verrouillable : Oui par dispositif de cadenassage optionnel

• Mode de pose : Encliquetable sur rail DIN pour coffrets modulaires

• Hauteur : 85 mm

• Largeur : 18 mm

• Profondeur : 74 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Résistance aux chocs (IK) : IK02

• Temperature d'utilisation : Environ -25 °C à +60 °C en service (plage typique de la gamme Acti9)

• Qualité du matériau : Boîtier plastique isolant autoextinguible conforme RoHS écolabel Green Premium

• Norme et certification : Conforme EN 60898-1 EN/IEC 60947-2 marquage CE label NF RoHS Green Premium

• Garantie : 2 ans

• Utilisation recommande : Protection des circuits terminaux 230 V 6 A en habitat tertiaire et petit industriel avec montage sur rail DIN dans coffret ou tableau modulaire
