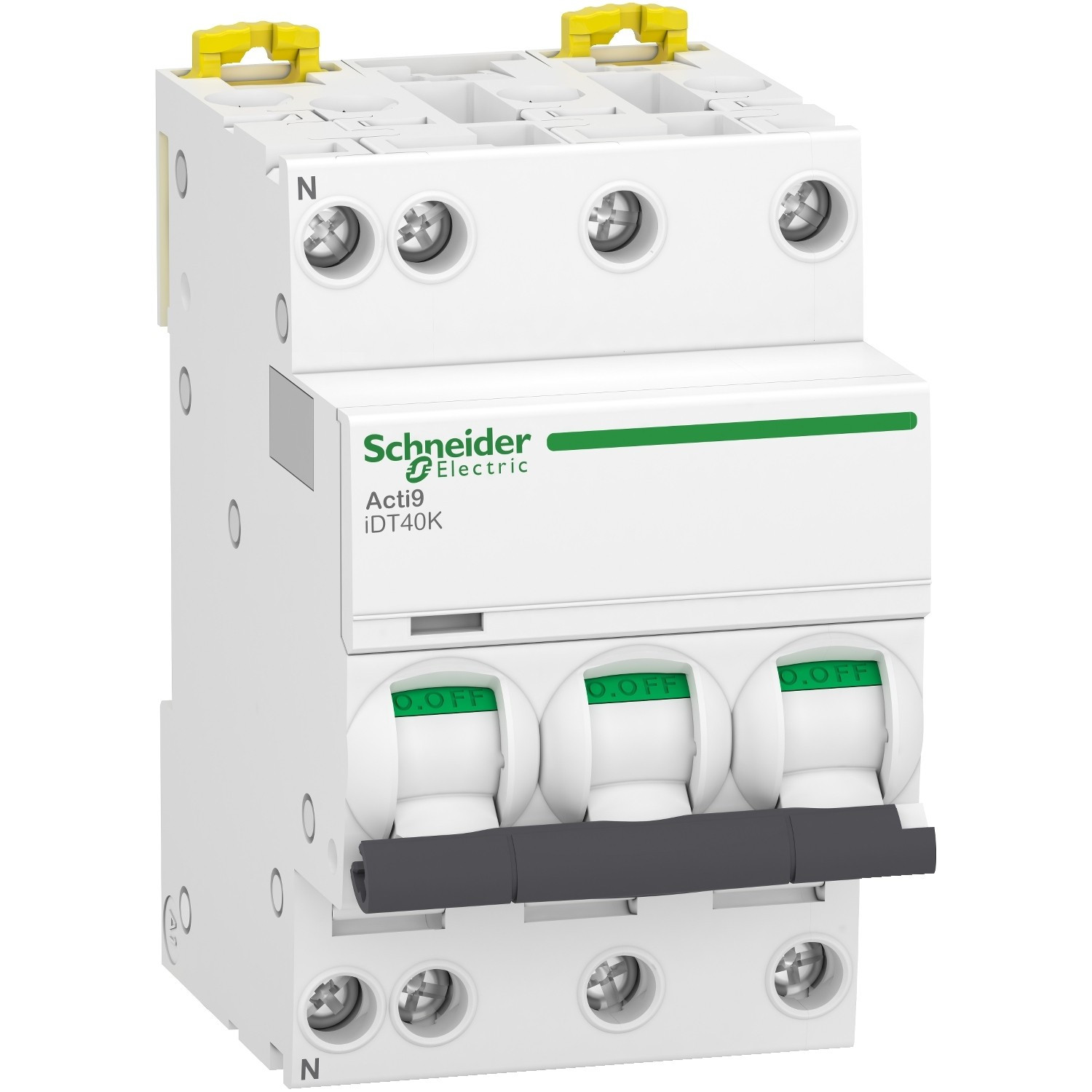

Disjoncteur IDT40 3P+N 25A 4,5kA courbe C Schneider A9P71725

SCHNEIDER A9P71725 - Disjoncteur IDT40 3P+N 25A 4,5kA courbe C

Présent dans plus de 100 pays, Schneider Electric accompagne les entreprises et les particuliers dans la transformation numérique de la gestion énergétique et des automatismes.

Acti9 iDT40K A9P71725 est un disjoncteur modulaire 3P+N 25 A courbe C, avec pouvoir de coupure 4500 A/4,5 kA, destiné aux installations tertiaires.

Ce disjoncteur protège les circuits triphasés 3P+N 25 A contre les surcharges et les courts‑circuits, avec l’avantage d’une conception modulaire Acti9 iDT40K compatible avec les solutions de durabilité Schneider Electric.

Acti9 iDT40K A9P71725 est une solution compacte et performante pour la distribution triphasée 3P+N 25 A nécessitant un pouvoir de coupure de 4,5 kA.

E catalogue Disjoncteur IDT40 3P+N 25A 4,5kA courbe C - Schneider A9P71725

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P71725

• Gamme produits : Acti9 iDT40K

• Fonctions : Protection et coupure de circuits de distribution triphasés par disjoncteur modulaire thermique magnétique

• Nombre de modules : 6 pas de 9 mm

• Tension nominale de fonctionnement : 400 V AC 50 Hz

• Type de tension : AC

• Tension de commande : Commande manuelle par levier sans alimentation de commande dédiée

• Courant nominal de fonctionnement : 25 A

• Puissance nominale charge : Adaptée aux circuits jusqu’à 25 A en distribution triphasée 400 V AC

• Charge maximale : Pouvoir de coupure 4500 A selon EN/IEC 60898 1 et 4,5 kA selon EN/IEC 60947 2

• Type de charge : Circuits de distribution triphasés usage tertiaire et résidentiel

• Nature du cable pour connexion : Conducteurs rigides 1…16 mm² ou souples 1…10 mm² sur bornes tunnel

• Type connexion/raccordement : Bornes à vis type tunnel haut et bas avec couple de serrage 2 N·m

• Manette pour commutation manuelle : Levier de commande à bascule avec indication ON/OFF

• Produits auxiliaires associables : Auxiliaires de signalisation et de déclenchement Acti9, modules différentiels et peignes de répartition système Acti9 compatibles iDT40K

• Mode de pose : Clip on sur rail DIN

• Type de fixation : Rail DIN symétrique en tableau électrique

• Hauteur : 85 mm

• Largeur : 54 mm

• Profondeur : 74 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Utilisation typique en ambiance standard de tableau électrique conformément aux normes EN/IEC 60898 1 et EN/IEC 60947 2

• Qualité du matériau : Corps isolant moulé de qualité industrielle pour appareillage modulaire

• Norme et certification : Conforme EN/IEC 60898 1 et EN/IEC 60947 2, label de qualité NF

• Garantie : 2 ans

• Utilisation recommande : Protection de départs triphasés 3P+N pour circuits de distribution en habitat collectif, tertiaire léger et petits équipements industriels avec besoin d’un fort pouvoir de coupure 4,5 kA.
