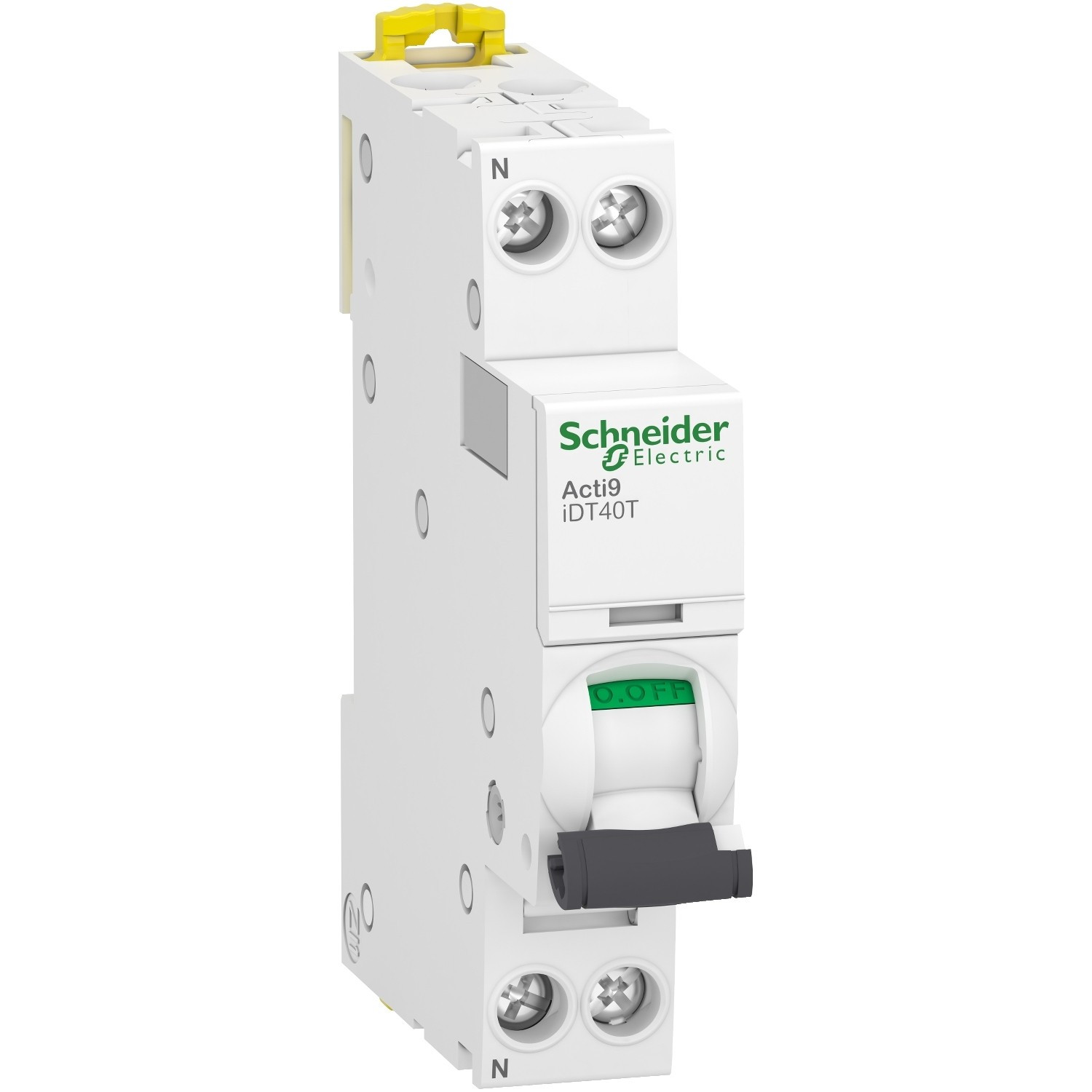

Disjoncteur IDT40 1P+N 25A 6kA courbe C Schneider A9P22625

SCHNEIDER A9P22625 - Disjoncteur IDT40 1P+N 25A 6kA courbe C

SAvec plus d’un siècle d’innovation, Schneider Electric est un leader mondial des technologies d’énergie et d’automatismes d’origine française.

Acti9 iDT40T A9P22625 est un disjoncteur modulaire 1P+N 25 A courbe C assurant la protection des circuits monophasés 230 V contre les surcharges et les courts-circuits dans les installations tertiaires.

Ce disjoncteur est utilisé pour protéger, commander et isoler des circuits 25 A, avec comme principaux atouts une protection absolue contre les courants de court-circuit et de surcharge, un montage rapide sur rail DIN (2 pas de 9 mm) en tableau tertiaire, et une compatibilité avec les blocs différentiels Vigi iDT40 et les modules Acti9 Active pour ajouter des fonctions différentielles et connectées.

En résumé, l’Acti9 iDT40T A9P22625 constitue une solution modulaire compacte, fiable et évolutive pour la protection des circuits monophasés 25 A dans les tableaux tertiaires, tout en facilitant le câblage et l’extension des protections. ​

E catalogue Disjoncteur IDT40 1P+N 25A 6kA courbe C - Schneider A9P22625

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P22625

• Gamme produits : Acti9 iDT40 / Acti9 iDT40T, disjoncteurs modulaires tertiaires

• Fonctions : Disjoncteur miniature modulaire pour distribution, protection contre les surcharges et courts-circuits, commande et isolement de circuits monophasés 230 V

• Nombre de modules : 2 pas de 9 mm (1P+N)

• Tension nominale de fonctionnement : 230 V CA 50 Hz sur réseau monophasé

• Type de tension : CA

• Tension de commande : 230 V CA 50 Hz (tension du circuit protégé)

• Courant nominal de fonctionnement : 25 A

• Puissance nominale charge : Circuits 230 V CA jusqu’à 25 A dans les limites de pouvoir de coupure définies par les normes associées au produit

• Charge maximale : Circuits jusqu’à 25 A avec pouvoir de coupure assigné 4500 A (EN 60898 1 / EN 61009 1) ou 6 kA (EN 60947 2) sur réseaux 230 V CA tertiaires

• Type de charge : Circuits de distribution monophasés tertiaires (éclairage, prises, petits récepteurs) compatibles avec courbe C

• Nature du cable pour connexion : Conducteurs rigides ou souples pour bornes à vis de type cage, sections conformes aux indications de la gamme iDT40 (par exemple jusqu’à 16 mm² rigide et 10 mm² souple pour les versions 25 A)

• Type connexion/raccordement : Raccordement par vis sur bornes de type à cage/tunnel, longueur de dénudage 14 mm, couple de serrage 2 N·m

• Manette pour commutation manuelle : Oui, maneton frontal pour manœuvre ON/OFF avec signalisation locale de déclenchement

• Produits auxiliaires associables : Blocs différentiels Vigi iDT40 (Acti9 iDT40), blocs Acti9 Active Vigi iDT40 connectés, modules détecteur d’arc Acti9 Active iDT40, peignes horizontaux 1P+N Acti9 iDT40

• Mode de pose : Encliquetable en coffret ou tableau sur rail DIN

• Type de fixation : Fixation sur rail DIN symétrique

• Hauteur : 85 mm

• Largeur : 18 mm (2 pas de 9 mm)

• Profondeur : 74 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Température de l’air ambiant en fonctionnement de -5…60 °C, température de stockage -40…85 °C (valeurs de la gamme iDT40/Vigi iDT40)

• Qualité du matériau : Boîtier isolant pour appareillage modulaire tertiaire conforme aux exigences des normes EN 60898 1, EN 61009 1 et EN 60947 2

• Norme et certification : EN 60898 1 / EN 61009 1 pour un pouvoir de coupure de 4500 A et EN 60947 2 pour un pouvoir de coupure de 6 kA, marquages CE et labels qualité associés

• Garantie : 2 ans

• Utilisation recommande : Protection des circuits monophasés 25 A (éclairage, prises, petits équipements tertiaires) en tableau électrique, avec possibilité d’association à un bloc Vigi iDT40 ou à des modules Acti9 Active pour la protection différentielle et les fonctions connectées.
