Disjoncteur IDT40 1P+N 16A 10kA courbe C Schneider A9P24616

SCHNEIDER A9P24616 - Disjoncteur IDT40 1P+N 16A 10kA courbe C

Schneider Electric est une entreprise française de renommée mondiale, experte en solutions numériques d’énergie et d’automatismes, engagée dans l’efficacité énergétique et la durabilité, présente dans plus de 100 pays.

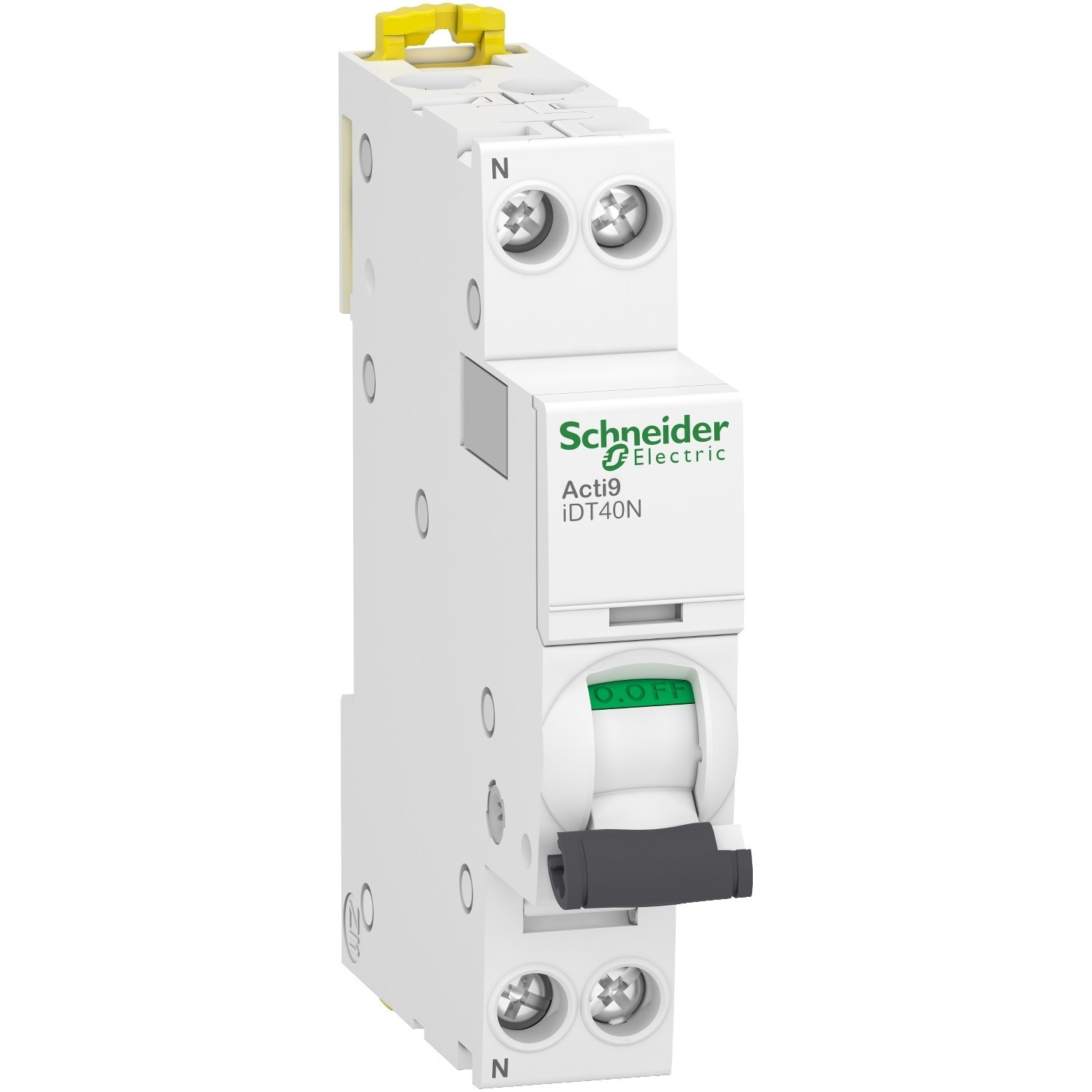

Acti9 iDT40N A9P24616 est un disjoncteur modulaire 1P+N 16 A courbe C, 6000 A/10 kA, destiné à la protection et à la commande de circuits monophasés 230 V dans les installations tertiaires.

Ce disjoncteur protège, commande et isole des circuits 16 A, avec comme principaux atouts une protection absolue contre les surcharges et courts‑circuits (6000 A Icn EN/CEI 60898‑1 et 10 kA Icu EN/CEI 60947‑2), une coupure pleinement apparente par maneton, une faible largeur (2 pas de 9 mm) et un montage rapide sur rail DIN.

En résumé, l’Acti9 iDT40N A9P24616 est une solution modulaire compacte, fiable et performante pour la protection des circuits 16 A (éclairage, prises, petits récepteurs) dans les tableaux tertiaires, parfaitement intégrée à la gamme Acti9.

E catalogue Disjoncteur IDT40 1P+N 16A 10kA courbe C - Schneider A9P24616

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P24616

• Gamme produits : Acti9 iDT40N (gamme Acti9, disjoncteurs modulaires tertiaires)

• Fonctions : Disjoncteur miniature pour distribution, protection contre les surcharges et courts circuits, commande et isolement de circuits monophasés 230 V

• Nombre de modules : 2 pas de 9 mm (1P+N)

• Tension nominale de fonctionnement : 230 V CA 50 Hz

• Type de tension : CA

• Tension de commande : 230 V CA 50 Hz (tension du circuit protégé)

• Courant nominal de fonctionnement : 16 A

• Puissance nominale charge : Circuits 230 V CA jusqu’à 16 A dans les limites de pouvoir de coupure définies par EN/CEI 60898 1 et EN/CEI 60947 2

• Charge maximale : 6000 A Icn à 230 V CA 50 Hz (100% Icn, EN/CEI 60898 1) et 10 kA Icu à 230 V CA 50 Hz (7,5 kA soit 75% Icu en Ics, EN/CEI 60947 2)

• Type de charge : Circuits de distribution tertiaires (éclairage, prises, petits récepteurs) compatibles avec courbe C (courants d’appel modérés)

• Nature du cable pour connexion : Conducteurs souples 1…10 mm² et rigides 1…16 mm² sur bornes type tunnel haut ou bas

• Type connexion/raccordement : Bornes à vis type tunnel en haut et en bas, longueur de dénudage 14 mm, couple de serrage 2 N·m

• Manette pour commutation manuelle : Oui, commande par maneton avec indication locale ON/OFF et coupure pleinement apparente

• Produits auxiliaires associables : Bloc différentiel séparé (bloc Vigi compatible IDT40N), dispositifs de cadenassage et accessoires Acti9 (intercalaire 9 mm, etc.)

• Mode de pose : Encliquetable en coffret ou tableau sur rail DIN

• Type de fixation : Fixation sur rail DIN symétrique 35 mm

• Hauteur : 85 mm

• Largeur : 18 mm (2 pas de 9 mm)

• Profondeur : 74 mm, profondeur d’encastrement 44 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Température ambiante de fonctionnement −25…70 °C, température de stockage −40…85 °C

• Qualité du matériau : Boîtier isolant pour appareillage modulaire tertiaire, produit Green Premium avec emballage carton recyclé et reprise possible, conforme aux exigences des normes EN/CEI 60898 1 et EN/CEI 60947 2

• Norme et certification : EN/CEI 60898 1 (Icn 6 kA à 230 V), EN/CEI 60947 2 (Icu 10 kA à 230 V, catégorie de surtension III, degré de pollution 3), aptitude au sectionnement selon EN/CEI 60947 2, label NF et marquage CE

• Garantie : 2 ans

• Utilisation recommande : Protection des circuits monophasés 16 A dans les installations tertiaires (éclairage, prises, petits équipements), avec possibilité d’association à un bloc différentiel séparé pour la protection des personnes.
