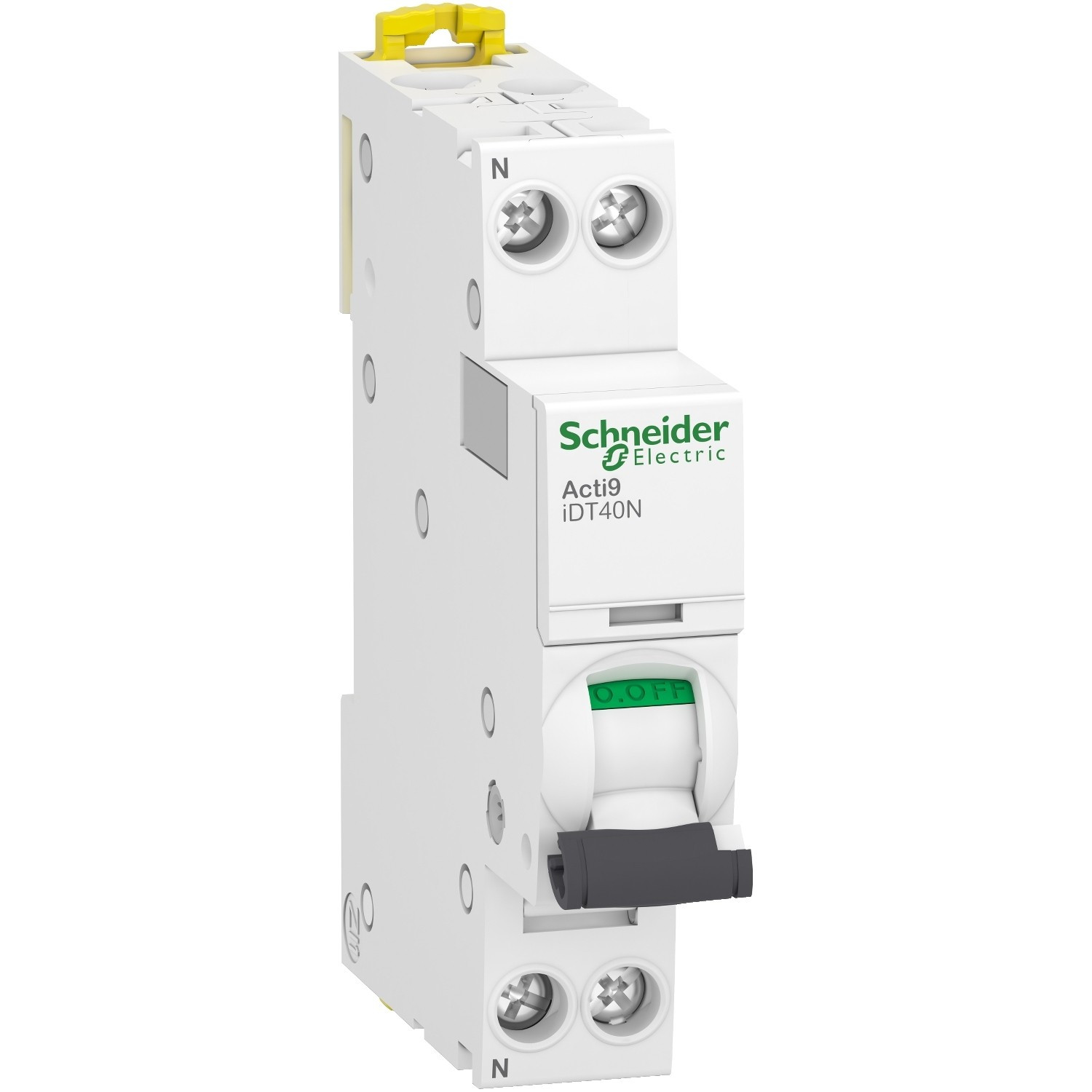

Disjoncteur IDT40 1P+N 40A 10kA courbe C Schneider A9P24640

SCHNEIDER A9P24640 - Disjoncteur IDT40 1P+N 40A 10kA courbe C

Présent dans plus de 100 pays, Schneider Electric accompagne les entreprises et les particuliers dans la transformation numérique de la gestion énergétique et des automatismes.

Acti9 iDT40N A9P24640 est un disjoncteur modulaire 1P+N 40 A courbe C, 6000 A/10 kA, pour la protection et la commande de circuits monophasés 230 V dans les installations tertiaires.

Ce disjoncteur protège, commande et isole des circuits 40 A, avec comme principaux atouts une protection élevée contre les surcharges et courts‑circuits (6000 A Icn EN 60898‑1 et 10 kA Icu EN/IEC 60947‑2 à 230 V), une coupure pleinement apparente par maneton, une largeur de 2 pas de 9 mm et une mise en œuvre rapide sur rail DIN.

En résumé, l’Acti9 iDT40N A9P24640 est une solution modulaire robuste, fiable et compacte pour la protection des circuits 40 A (départs de puissance, prises fortes) dans les tableaux Acti9, conforme aux exigences tertiaires modernes.

E catalogue Disjoncteur IDT40 1P+N 40A 10kA courbe C - Schneider A9P24640

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P24640

• Gamme produits : Acti9 iDT40N (gamme Acti9, disjoncteurs modulaires tertiaires)

• Fonctions : Disjoncteur miniature pour distribution, protection contre les surcharges et courts circuits, commande et isolement de circuits monophasés 230 V

• Nombre de modules : 2 pas de 9 mm (1P+N)

• Tension nominale de fonctionnement : 230 V CA 50/60 Hz

• Type de tension : CA

• Tension de commande : 230 V CA 50/60 Hz (tension du circuit protégé)

• Courant nominal de fonctionnement : 40 A

• Puissance nominale charge : Circuits 230 V CA jusqu’à 40 A dans les limites de pouvoir de coupure définies par EN/CEI 60898 1 et EN/CEI 60947 2

• Charge maximale : 6000 A Icn à 230 V CA 50/60 Hz (EN 60898 1 / EN 61009 1) et 10 kA Icu à 230 V CA 50/60 Hz (EN/IEC 60947 2)

• Type de charge : Circuits de distribution tertiaires (prises de puissance, départs spécialisés, charges à courant d’appel modéré) compatibles avec courbe C

• Nature du cable pour connexion : Conducteurs souples 1…10 mm² et rigides 1…16 mm² sur bornes de raccordement

• Type connexion/raccordement : Bornes à vis type cage/tunnel en haut et en bas, longueur de dénudage 14 mm, couple de serrage 2 N·m

• Manette pour commutation manuelle : Oui, maneton frontal avec indication ON/OFF et signalisation de déclenchement, assurant une coupure pleinement apparente

• Produits auxiliaires associables : Blocs différentiels séparés (Vigi pour IDT40N), peignes Acti9 Phase/Neutre, auxiliaires de signalisation/déclenchement et autres accessoires de la gamme Acti9

• Mode de pose : Encliquetable en coffret ou tableau sur rail DIN

• Type de fixation : Fixation sur rail DIN symétrique 35 mm

• Hauteur : 85 mm

• Largeur : 18 mm (2 pas de 9 mm)

• Profondeur : 74 mm, profondeur d’encastrement 44 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Température ambiante de fonctionnement −25…70 °C, température de stockage −40…85 °C

• Qualité du matériau : Boîtier isolant pour appareillage modulaire tertiaire, produit Green Premium conforme aux normes EN/CEI 60898 1 et EN/CEI 60947 2, avec profil environnemental disponible

• Norme et certification : EN/CEI 60898 1 (Icn 6 kA à 230 V), EN/CEI 60947 2 (Icu 10 kA à 230 V, catégorie de surtension III, degré de pollution 3), aptitude au sectionnement selon EN/CEI 60947 2, label NF et marquage CE

• Garantie : 2 ans

• Utilisation recommande : Protection des circuits monophasés 40 A dans les installations tertiaires (départs de puissance, circuits spécialisés), avec possibilité d’association à un bloc différentiel dédié pour la protection des personnes.
