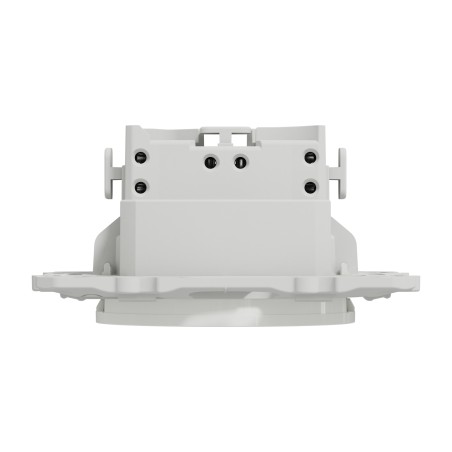

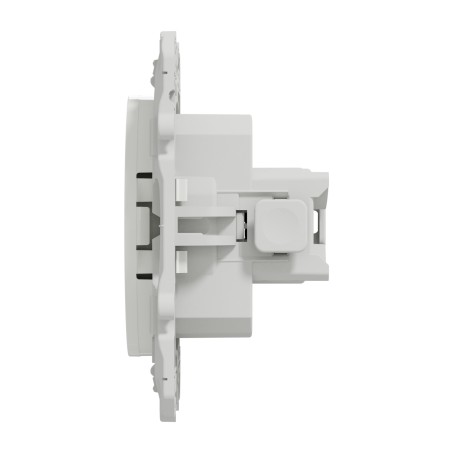

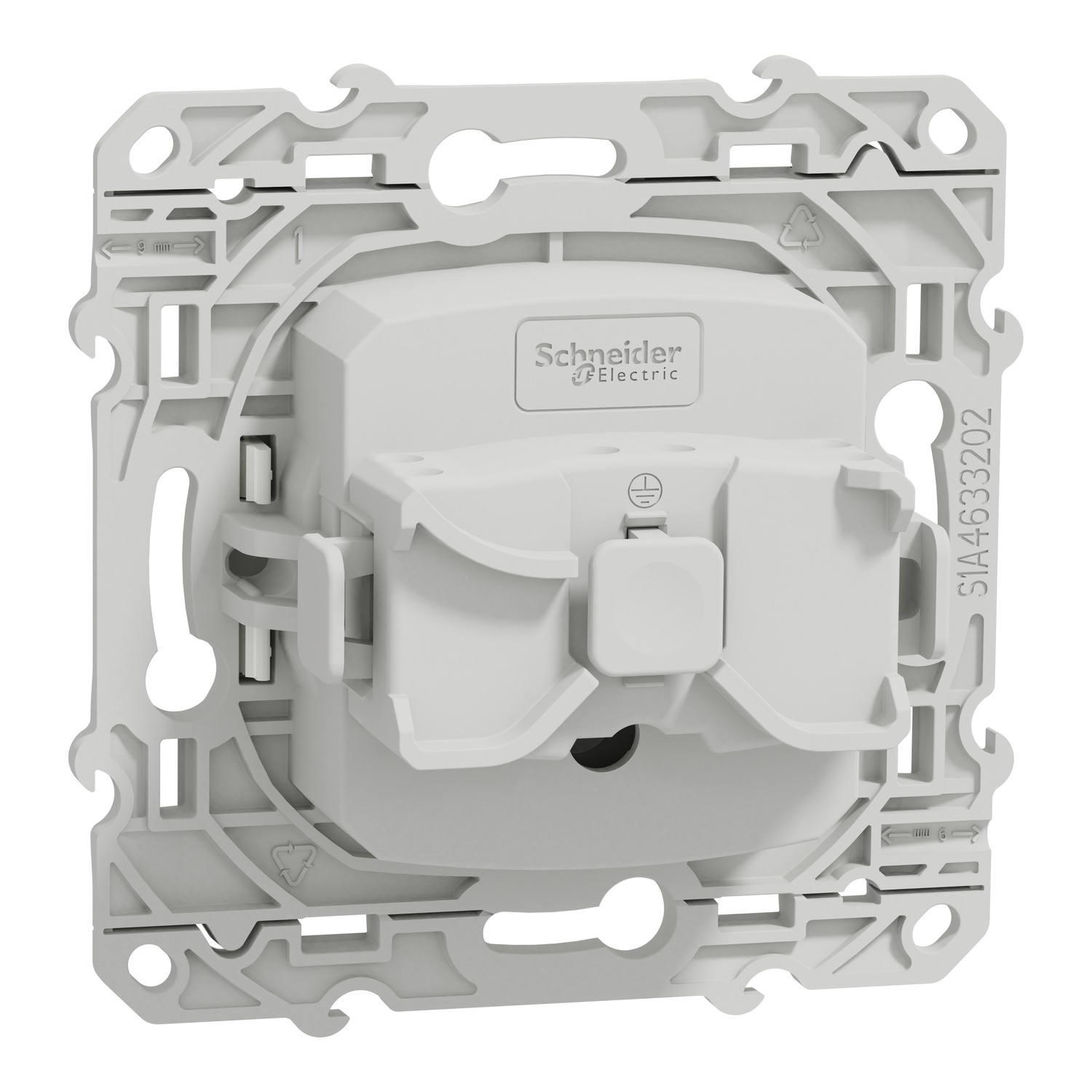

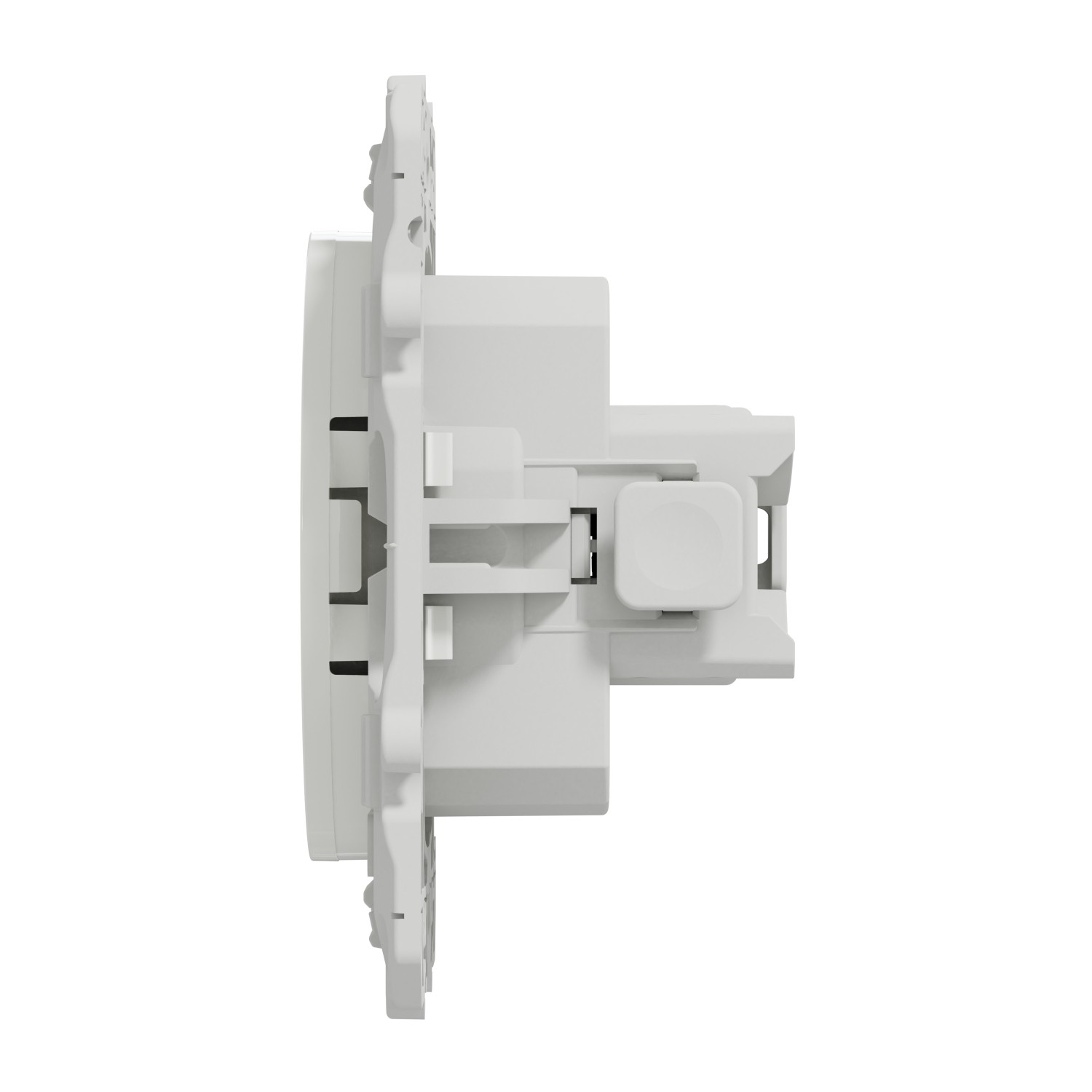

SCHNEIDER S520049 - Prise de courant, 2P+T blanc, Odace, à vis

Caractéristiques générales

Prise de courant

2P+T

Blanc

Odace

à vis

4 connexions rapides par pôle

Caractéristiques techniques

Range of product : Odace

Fonction produit : Prise électrique

Présentation du produit : Mécanisme avec support de fixation

Nombre de prises d'alimentation : 1

Montage de l'appareil : Encastré

Configuration des pôles de la prise : 2P+T avec obturateurs

Description standard de la prise : Avec contact de terre

Standard de prise : Française

Mode de fixation : Par vis

Couleur : Blanc (RAL 9003)

Finition de la surface : Brillant

Courant assigné d'emploi : 16 A à 250 V CA 50 Hz

Durée de vie en cycles : 5000 cycle

Endurance électrique : 5000 cycle

Raccordement : Bornes sans vis

Forme de la tête de vis : Pozidriv N°1

Capacité de serrage des bornes :

1 x 1,5…2 x 4 mm² pour rigide câble(s)

1 x 1,5…2 x 4 mm² pour multibrins câble(s)

1 x 1,5…2 x 2,5 mm² pour souple câble(s)

Longueur de dénudage des fils : 12 mm

Matière :

Plastique haute résistance: couvercle de mécanisme

PBT (polybutylene terephthalate) GF30: cadre support

PC (polycarbonate) GF10 FR: boitier

Hauteur : 71 mm

Largeur : 71 mm

Profondeur : 45 mm

Profondeur d'encastrement : 29 mm

Poids du produit : 0,0467 kg

Température ambiante pour le stockage : -5…50 °C

Tenue diélectrique : 2000 V

Température de fonctionnement : 5…35 °C

Normes : NF C 61-314

Certifications du produit :

LCIE: NF 603138

NF

Tenue aux choc IK : IK04

Degré de protection IP : IP21 D
