Interrupteur modulaire Hager 4 Pôles 63A - SBN463

Hager SBN463 - Interrupteur modulaire 4 Pôles 63A

Hager, l’un des principaux fournisseurs français, offre une gamme complète de matériels électriques pour le résidentiel et le tertiaire : coffrets, appareillage mural, conduits électriques.

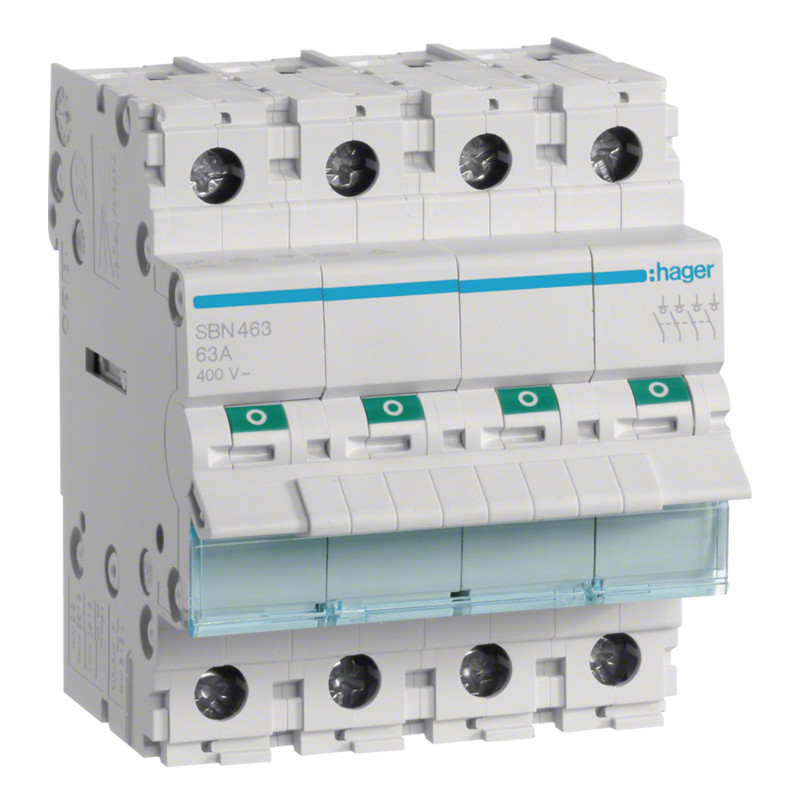

Le Hager SBN463 est un interrupteur sectionneur modulaire tétrapolaire 4P 63 A, 4 modules, IP20, conçu pour la coupure et la mise en sécurité de circuits 230/400 V dans les tableaux résidentiels et surtout tertiaires.

L’interrupteur modulaire Hager SBN463 s’utilise pour isoler des circuits jusqu’à 63 A grâce à ses 4 contacts NO sans neutre, sa tension d’emploi 400 V AC (Ue 230/400 V selon les fiches), son isolement 440 V, sa tenue aux chocs 6 kV, son pouvoir de fermeture en AC23A de 1,332 kA, son courant admissible Icw 1 s de 0,94 kA, ses bornes à vis acceptant 2,5–25 mm² rigide et 2,5–16 mm² souple, et son endurance de 60 000 manœuvres dont 5 000 cycles en AC21/AC22, ce qui en fait une solution robuste et durable pour la coupure visible des circuits triphasés.

En résumé, le Hager SBN463 est un interrupteur sectionneur 4 pôles 63 A compact, fiable et très endurant, idéal comme appareil de coupure tétrapolaire pour assurer une isolation sûre et conforme des circuits 230/400 V dans les installations tertiaires et tableaux de distribution.

E-catalogue Interrupteur modulaire Hager SBN463

Caractéristiques technique

• Marque : Hager

• Référence fabricant : SBN463

• Gamme produits : Série SBN – interrupteurs sectionneurs modulaires 2P et 4P 16–63 A pour tableaux résidentiels et tertiaires.

• Nombre de pôles : 4

• Position du neutre : Sans neutre

• Type de pôles : 4P

• Courant assigné nominal : 63A

• Pouvoir de fermeture à 400 V en AC23A : 1332 A

• Courant de court-circuit avec fusible gI-gG : 0,94 kA

• Courant assigné d'emploi en AC21 (catégorie A - B) : 63 A

• Courant assigné d'emploi en AC22 (catégorie A - B) : 63 A

• Couple de serrage : 2,80 Nm

• Type de raccordement bas (produits modulaires) : Borne à vis

• Tension assignée d'emploi (Ue) : 400 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 440 V

• Tension assignée de tenue aux chocs : 6 000 V

• Nombre de modules : 4

• Classe de protection (IP) : IP20

• Fréquence : 50 - 60 Hz

• Hauteur : 83 mm

• Largeur : 70 mm

• Profondeur : 68 mm

• Équipement :

• Nombre de contacts à fermeture : 4

• Nombre de contacts à ouverture : 0

• Raccordement :

• Section en câble souple : 2,5 - 16 mm²

• Section en câble rigide : 2,5 - 25 mm²

• Endurance :

• Endurance mécanique (nombre de manœuvres) : 60 000

• Endurance électrique à charge nominale en AC21 : 5 000 cycles

• Endurance électrique à charge nominale en AC22 : 5 000 cycles

• Puissance :

• Puissance dissipée totale sous IN : 9,20 W

• Puissance dissipée par pôle à In : 2,30 W

• Alignement des bornes hautes / basses : Borne alignées
