Interrupteur modulaire Hager 2 Pôle 25A - SFH225

Hager SFH225 - Interrupteur modulaire 2 Pôle 25A

Hager est un acteur incontournable du marché français des matériels électriques pour les bâtiments résidentiels et tertiaires, avec une offre allant des coffrets aux appareillages muraux.

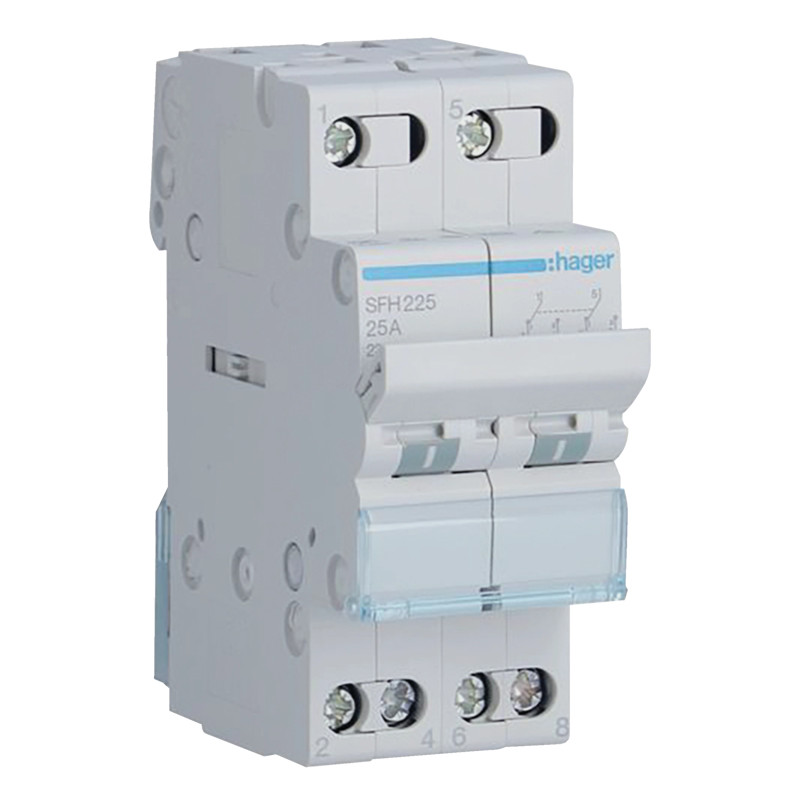

Le Hager SFH225 est un inverseur modulaire 2 pôles 25 A, sans point zéro, point commun en amont, 2 modules IP20, conçu pour assurer la commutation manuelle entre deux sources 230 V sur un même circuit monophasé en tableau électrique.

L’inverseur Hager SFH225 s’utilise pour sélectionner l’une ou l’autre de deux alimentations (positions I / II) grâce à ses 2 pôles 25 A, sa tenue 440 V / 4 kV, son pouvoir de fermeture d’environ 0,52 kA, ses bornes à vis décalées acceptant 1,5–16 mm² rigide (1,5–10 mm² souple), sa faible puissance dissipée (1,8 W au total) et son endurance élevée (200 000 manœuvres, 25 000 cycles en AC21/AC22), offrant une commutation sûre, durable et clairement repérée en tableau.

En résumé, le Hager SFH225 est un inverseur bipolaire 25 A compact, fiable et très endurant, idéal pour basculer manuellement un circuit monophasé entre deux sources d’alimentation en résidentiel ou petit tertiaire.

E-catalogue Interrupteur modulaire Hager SFH225

Caractéristiques technique

• Marque : Hager

• Référence fabricant : SFH225

• Gamme produits : Inverseurs modulaires 1P/2P pour commutation manuelle de sources en tableau (série SFH).

• Nombre de pôles : 2

• Position du neutre : Sans neutre

• Type de pôles : 2P

• Courant assigné nominal : 25A

• Pouvoir de fermeture à 400 V en AC23A : 529 A

• Courant de court-circuit avec fusible gI-gG : 0,37 kA

• Courant assigné d'emploi en AC21 (catégorie A - B) : 25 A

• Courant assigné d'emploi en AC22 (catégorie A - B) : 25 A

• Couple de serrage : 1,80 Nm

• Type de raccordement bas (produits modulaires) : Borne à vis

• Tension assignée d'emploi (Ue) : 230 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 440 V

• Tension assignée de tenue aux chocs : 4 000 V

• Nombre de modules : 2

• Classe de protection (IP) : IP20

• Fréquence : 50 - 60 Hz

• Hauteur : 83 mm

• Largeur : 35 mm

• Profondeur : 68 mm

• Équipement :

• Nombre de contacts à fermeture : 0

• Nombre de contacts à ouverture : 0

• Raccordement :

• Section en câble souple : 1,5 - 10 mm²

• Section en câble rigide : 1,5 - 16 mm²

• Endurance :

• Endurance mécanique (nombre de manœuvres) : 200 000

• Endurance électrique à charge nominale en AC21 : 25 000 cycles

• Endurance électrique à charge nominale en AC22 : 25 000 cycles

• Puissance :

• Puissance dissipée totale sous IN : 1,80 W

• Puissance dissipée par pôle à In : 0.90 W

• Alignement des bornes hautes / basses : Borne décalée

Fiche technique Interrupteur modulaire Hager SFH225
