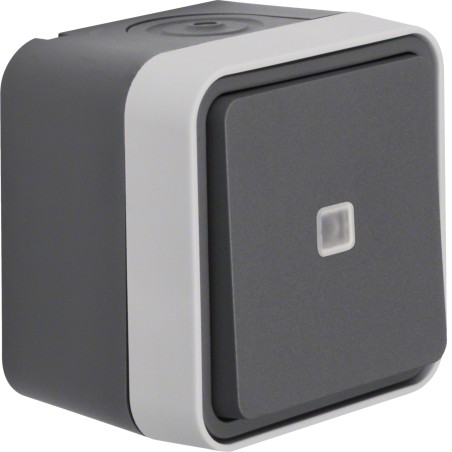

Interrupteur témoin Cubyko saillie Gris - HAGER WNC003

HAGER WNC003 Interrupteur va-et-vient témoin avec neutre saillie Gris IP55 Cubyko

HAGER WNC003 est un interrupteur va-et-vient Cubyko avec témoin lumineux et neutre, conçu pour une installation en saillie dans les locaux nécessitant un appareillage étanche IP55.

Ce produit est un interrupteur va-et-vient avec témoin lumineux intégré, permettant de commander un circuit d’éclairage depuis un ou plusieurs points tout en visualisant l’état de la lampe ou la présence de tension grâce au voyant LED rouge 230 V.

Il est prévu pour les environnements résidentiels ou tertiaires où l’on recherche une solution robuste, étanche (IP55) et facile à câbler, par exemple dans les garages, caves, locaux techniques ou zones extérieures abritées.

Le mécanisme est livré complet en boîtier Cubyko de couleur gris, avec une touche simple, et se fixe directement en saillie par vissage, sans profondeur d’encastrement.

Le raccordement se fait via une borne neutre dédiée et des bornes enfichables pour les conducteurs, ce qui simplifie et sécurise le câblage du témoin.

Interrupteur va-et-vient Cubyko complet en saillie, gris, IP55, avec témoin LED rouge 230 V et neutre, pour la commande d’éclairage dans les locaux exposés à l’humidité ou aux projections d’eau.

E-catalogue Interrupteur va-et-vient témoin HAGER WNC003

Caractéristiques techniques

• Marque : Hager.

• Gamme produits : Cubyko.

• Référence : WNC003.

• Type : Interrupteur va-et-vient avec témoin et neutre, appareillage étanche monobloc de surface.

• Type de commande : Touche simple (va-et-vient, inversion).

• Fonction : Commande d’éclairage va-et-vient avec signalisation lumineuse par LED rouge 230 V.

• Application : Commande d’éclairage en locaux humides ou exposés (garages, buanderies, ateliers, extérieurs abrités) nécessitant un indice de protection IP55.

• Nombre de modules : Construction monobloc de surface, équivalent à 1 poste / 1 touche (pas de format modulaire sur rail DIN).

• Type de charge : Circuits d’éclairage usuels 230 V, courant de commutation 10 A (charges résistives ou mixtes selon recommandations Hager pour la gamme Cubyko).

• Courant nominal : 10 A (courant assigné nominal et courant de commutation).

• Tension nominale : 250 V.

• ​Fréquences : 50 – 60 Hz.​

• Type connexion : Borne neutre + bornes enfichables (type Quickconnect) pour les conducteurs de phase/retour.

• Type montage : Montage en saillie (surface).

• Usage intérieur ou extérieur : Utilisable en intérieur et en extérieur abrité grâce à l’indice de protection IP55.

• Mode de fixation : Fixation par vissage (pour fixation par vis dans le support/mur).

• Dimensions : Encombrement frontal de l’appareillage Cubyko d’environ 75 x 75 mm, dimensions boîtier typiques de la gamme 76 x 76 x 65 mm (largeur x hauteur x profondeur externe).

• Profondeur d’encastrement : 0 mm (produit 100% en saillie, pas d’encastrement nécessaire).

• Compatible avec boîtes d'encastrement : Non requis, le boîtier est intégré et se fixe directement au mur (monobloc de surface).

• Finition : Aspect mat.

• Qualité du matériau : Matière plastique type polypropylène ou thermoplastique, sans halogène pour la gamme Cubyko.

• Couleur : Gris (souvent précisé gris fer pour la version Cubyko).

• Résistance aux chocs : IK08 (valeur courante pour les appareillages Cubyko IP55).

• Classe de protection : IP55 (protégé contre les poussières et les jets d’eau).

• Voyant lumineux : Oui, unité LED rouge 230 V intégrée pour fonction témoin ou contrôle.

• Installation : Câblage avec arrivée de phase, retour lampe et neutre pour le témoin, serrage par bornes enfichables et borne N, pose en saillie sur paroi plane.

• Compatibilité : Compatible avec les autres appareillages de la gamme Cubyko Hager pour réaliser des ensembles coordonnés IP55.

• Norme et certification : Conforme aux normes d’appareillage mural 250 V / 10 A et exigences d’étanchéité IP55 et de résistance aux chocs IK pour usage résidentiel et tertiaire (conformité CE, normes EN applicables à la gamme Cubyko).

• Garantie : 2 ans.

• Autres information : EAN 3250617170031, produit livré complet prêt à poser, sans besoin de boîte supplémentaire, convient pour le repérage et le câblage selon NF C 15‑100 dans les volumes nécessitant un appareillage étanche.

Fiche technique Interrupteur va-et-vient témoin HAGER WNC003
