Norme électrique salle de bain : volumes, prises, luminaires

Repérage géométrique : tracez les limites avant toute sortie de câble

La référence à contrôler pour une salle d'eau est la NF C 15-100-7-701, publiée par AFNOR en août 2024 et en vigueur. Son texte intégral est protégé. Les volumes se mesurent depuis la baignoire ou la douche, jamais depuis le lavabo, le meuble vasque ou le miroir. Relevez les cotes après pose du sol fini et du receveur, puis dessinez les limites sur le mur avant d'acheter un appareil. C'est ce tracé qui répond à la question « puis-je le poser ici ? ».

Avec une baignoire ou une douche avec receveur, le volume 0 est l'intérieur de la baignoire ou du receveur. Le volume 1 part des bords et monte jusqu'à 2,25 m au-dessus du sol fini, ou jusqu'à la pomme fixe lorsqu'elle est plus haute. Le volume 2 prolonge le volume 1 de 60 cm à l'horizontale, avec la même hauteur. Le reste est hors volume.

Pour une douche à l'italienne, le volume 0 part du fond de douche, au niveau de la grille, jusqu'à 10 cm au-dessus de son point le plus haut. Le volume 1 est un cercle de rayon 1,20 m : centre de la douche de tête fixe, raccord du flexible au mitigeur pour une douchette, ou bord extérieur de la chute d'eau pour une douche pluie. Sa hauteur est de 2,25 m au-dessus du volume 0, ou atteint la pomme fixe si elle est plus haute. Le volume 2 ajoute 60 cm autour de ce cercle.

Une paroi ne limite les volumes que si elle est fixe, pérenne, jointive au sol et assez haute pour le volume concerné. Une paroi coulissante, battante, amovible ou fixe mais non jointive au sol ne les limite pas. Une vitre de douche ne rend donc pas automatiquement une prise ou un sèche-serviettes admissible sur son autre face.

Volume caché et volume 0 : uniquement l'équipement TBTS prévu pour cet emplacement

Le volume caché est l'espace accessible sous une baignoire ou un receveur. Une trappe de visite ne le transforme pas en hors volume. Le volume 0 est la zone directement exposée à l'eau. Dans les deux cas, l'IP seul ne répond jamais à la question : il faut vérifier aussi la classe, la tension, le mode d'alimentation et l'emplacement du transformateur.

Interdit

• Dans le volume caché : tout appareil, toute boîte de connexion, tout transformateur et toute canalisation destinée à un appareil non admis.
• Dans le volume 0 : prise 2P+T, prise rasoir, interrupteur 230 V, interrupteur TBTS, éclairage de classe I ou II, chauffage de classe I ou II, chauffe-eau instantané ou à accumulation, lave-linge, sèche-linge, transformateur de séparation, boîte de connexion et canalisation.

Admis

• Dans le volume 0 : un éclairage ou autre matériel TBTS 12 V, IPX7, explicitement prévu par sa notice pour le volume 0, à condition que son transformateur de séparation soit hors des volumes 0, 1 et 2.
• Dans le volume caché : seulement l'équipement de balnéothérapie conçu pour cet usage, IPX4 et protégé par un DDR 30 mA. Cette exception ne permet pas d'y ajouter un appareillage courant, une boîte ou un transformateur.

Caractéristiques minimales

• Volume 0 : IPX7 pour le matériel admis, TBTS 12 V, transformateur hors volumes.
• Volume caché : aucun appareil, hors cas balnéothérapie défini ci-dessus.

Le piège courant est le spot annoncé « salle de bains ». S'il est en volume 0, vérifiez la TBTS 12 V, l'IPX7, la classe et le placement du transformateur. Un spot IPX7 alimenté par un transformateur caché au-dessus de la douche reste mal implanté.

Volume 1 : TBTS et chauffe-eau seulement dans des cas définis

Le volume 1 demande au minimum un degré IPX4, adapté aux projections d'eau. Un IPX5 s'impose lorsque l'emplacement est soumis à des jets d'eau. Une classe II ou un indice IP élevé ne rendent pas un appareil admissible dans ce volume.

Interdit

• Prise 2P+T, prise rasoir, interrupteur 230 V, éclairage de classe I, éclairage de classe II, chauffage de classe I, chauffage de classe II, lave-linge, sèche-linge et transformateur de séparation.
• Canalisation qui n'alimente pas un appareil admis dans le volume, ou boîte utilisée pour un repiquage.

Admis

• Éclairage ou interrupteur TBTS 12 V, avec transformateur de séparation hors des volumes 0, 1 et 2.
• Chauffe-eau instantané de classe I, seulement avec une alimentation directe par câble, sans boîte de connexion dans le volume.
• Chauffe-eau à accumulation de classe I, seulement horizontal et placé le plus haut possible. Son mode de raccordement se contrôle sur la notice et le référentiel applicable.
• Canalisation limitée à l'alimentation d'un appareil admis dans le volume.
• Boîte de connexion uniquement pour l'alimentation directe d'un appareil autorisé et avec le degré IP du volume, jamais comme boîte de dérivation ou de repiquage.

Caractéristiques minimales

• IPX4 pour le matériel admis en volume 1, ou IPX5 lorsque l'emplacement est soumis à des jets d'eau.
• TBTS 12 V pour l'éclairage et l'interrupteur admis, avec transformateur hors volumes.
• Classe I pour les chauffe-eau admis. Vérifiez, selon le type de chauffe-eau, les conditions d'orientation, de hauteur et d'alimentation directe.

Un miroir éclairé de classe II et un sèche-serviettes de classe II restent interdits en volume 1. C'est précisément la différence avec le volume 2. Ne prévoyez pas non plus une boîte « pour plus tard » : son usage devra rester limité à l'appareil autorisé réellement installé.

Volume 2 : classe II, prise rasoir et chauffe-eau sous conditions

Le volume 2 est la bande de 60 cm qui suit le volume 1. Il impose au minimum IPX4. Il autorise davantage d'équipements, mais une prise 2P+T ou un interrupteur 230 V restent exclus. Le chauffage et l'éclairage de classe II sont autorisés ici, pas ceux de classe I.

Interdit

• Prise 2P+T, interrupteur 230 V, éclairage de classe I, chauffage de classe I, lave-linge, sèche-linge, transformateur de séparation et boîte de connexion dans le volume.
• Canalisation ne servant pas à alimenter un appareil admis.

Admis

• Éclairage ou interrupteur TBTS 12 V, avec transformateur de séparation hors des volumes 0, 1 et 2.
• Éclairage ou chauffage de classe II, IPX4 et explicitement compatible avec l'emplacement dans la notice.
• Prise rasoir de 20 à 50 VA, équipée d'un transformateur de séparation. Elle ne remplace pas une prise 2P+T.
• Chauffe-eau instantané ou à accumulation de classe I, seulement avec câble direct, sans boîte de connexion dans le volume.
• Canalisation réservée à l'alimentation d'un appareil admis.

Caractéristiques minimales

• IPX4 pour le matériel admis en volume 2.
• Classe II pour l'éclairage et le chauffage admis hors TBTS.
• Transformateur de séparation hors volumes, y compris pour l'alimentation TBTS.

Un sèche-serviettes de classe II peut être envisagé en volume 2 si sa notice le permet et si son IP répond au volume. Un modèle de classe I, même IPX4, se place hors volume. Le même raisonnement vaut pour l'éclairage : l'indice IP ne compense jamais une classe d'appareil non admise.

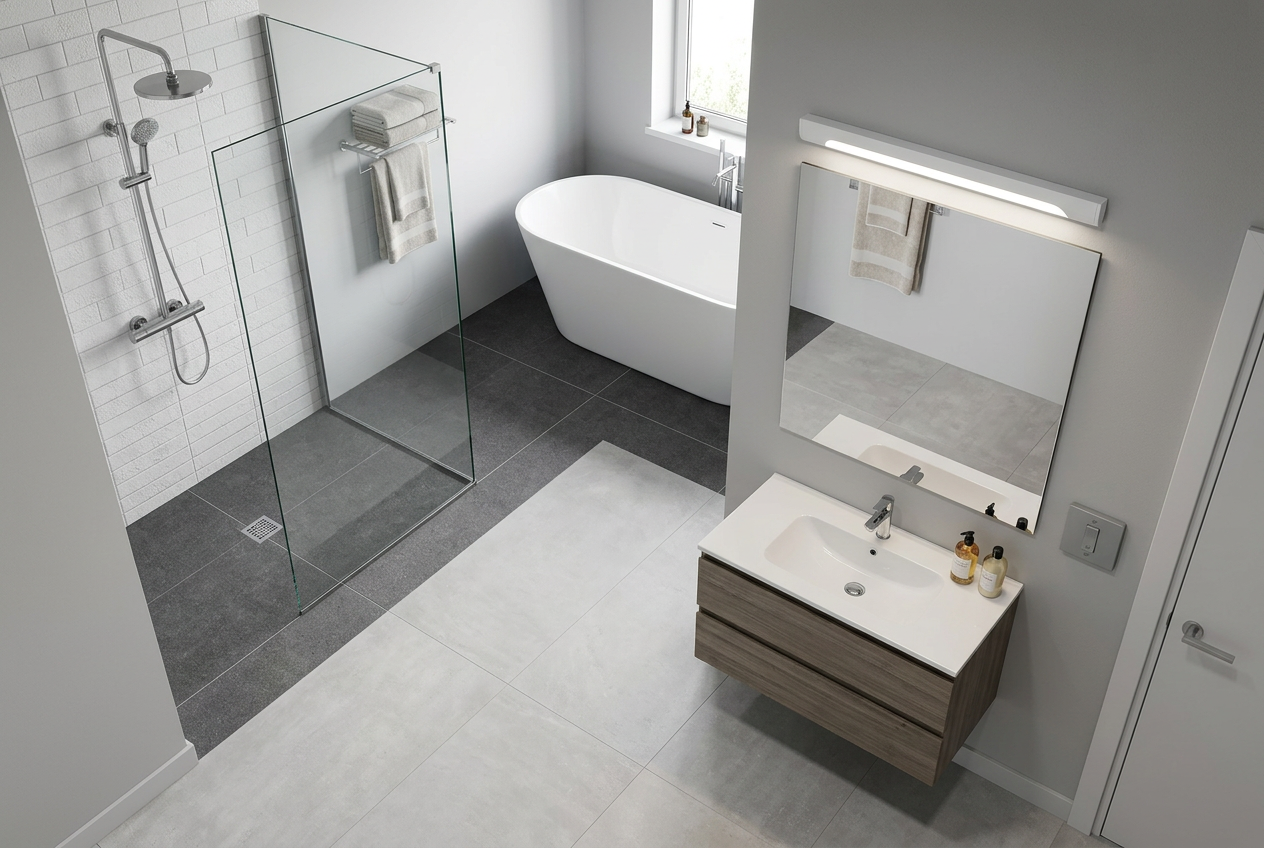

Hors volume : les appareils courants, avec le circuit et la protection adaptés

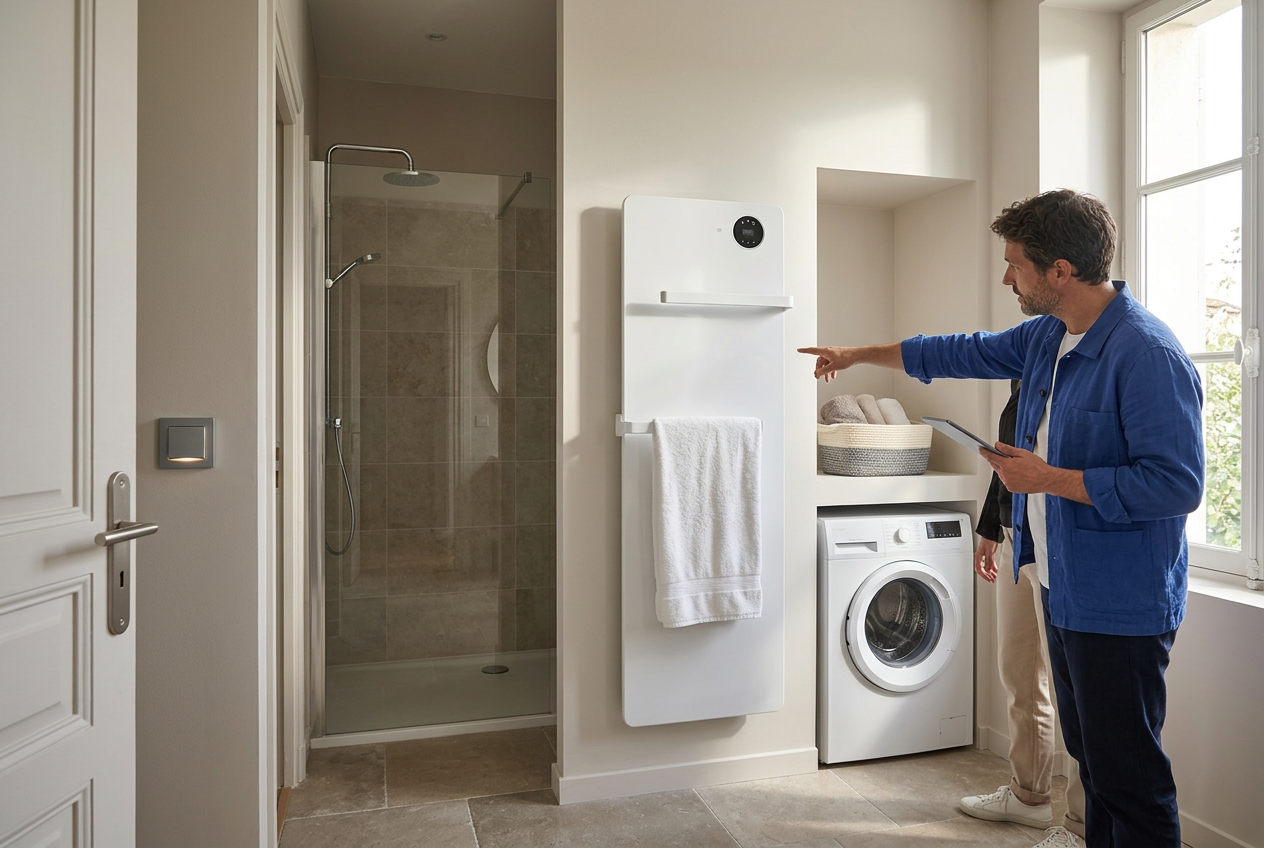

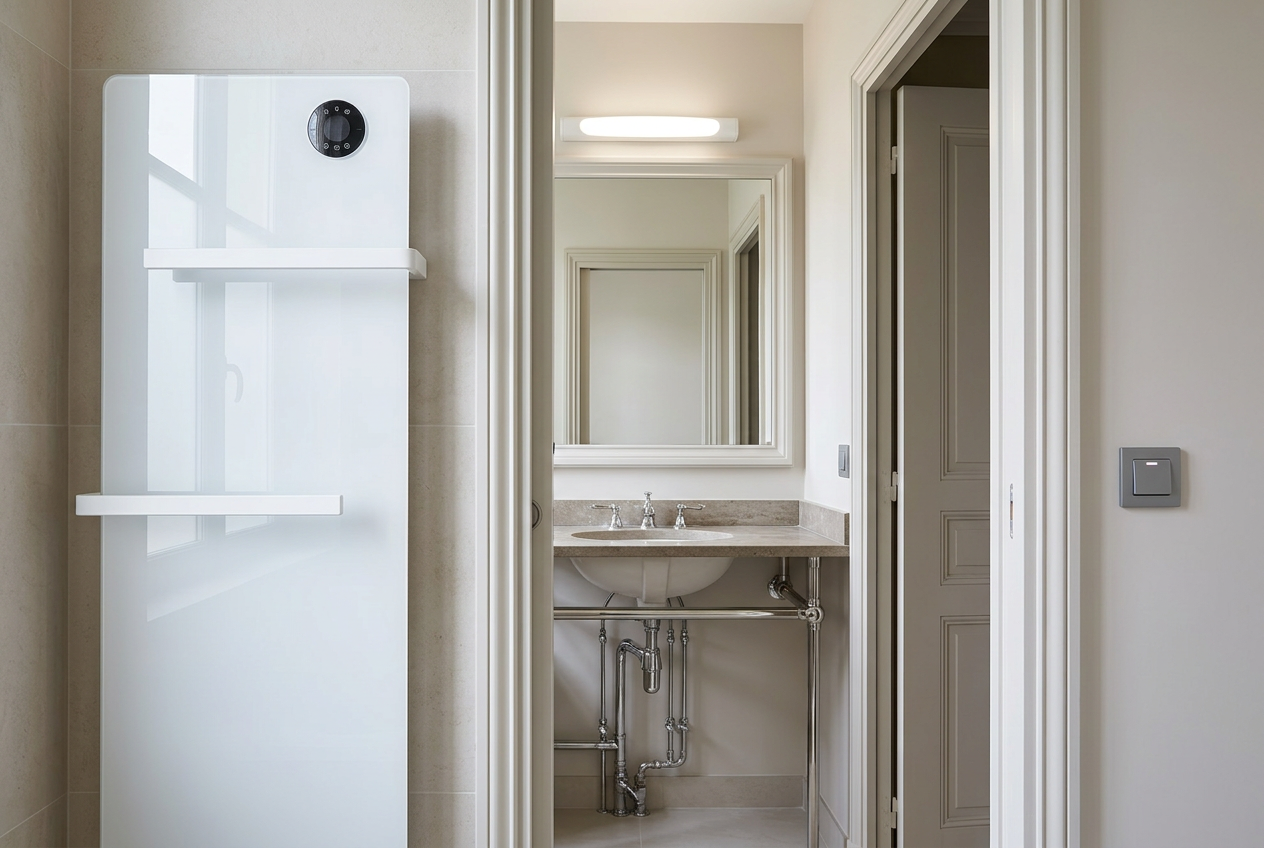

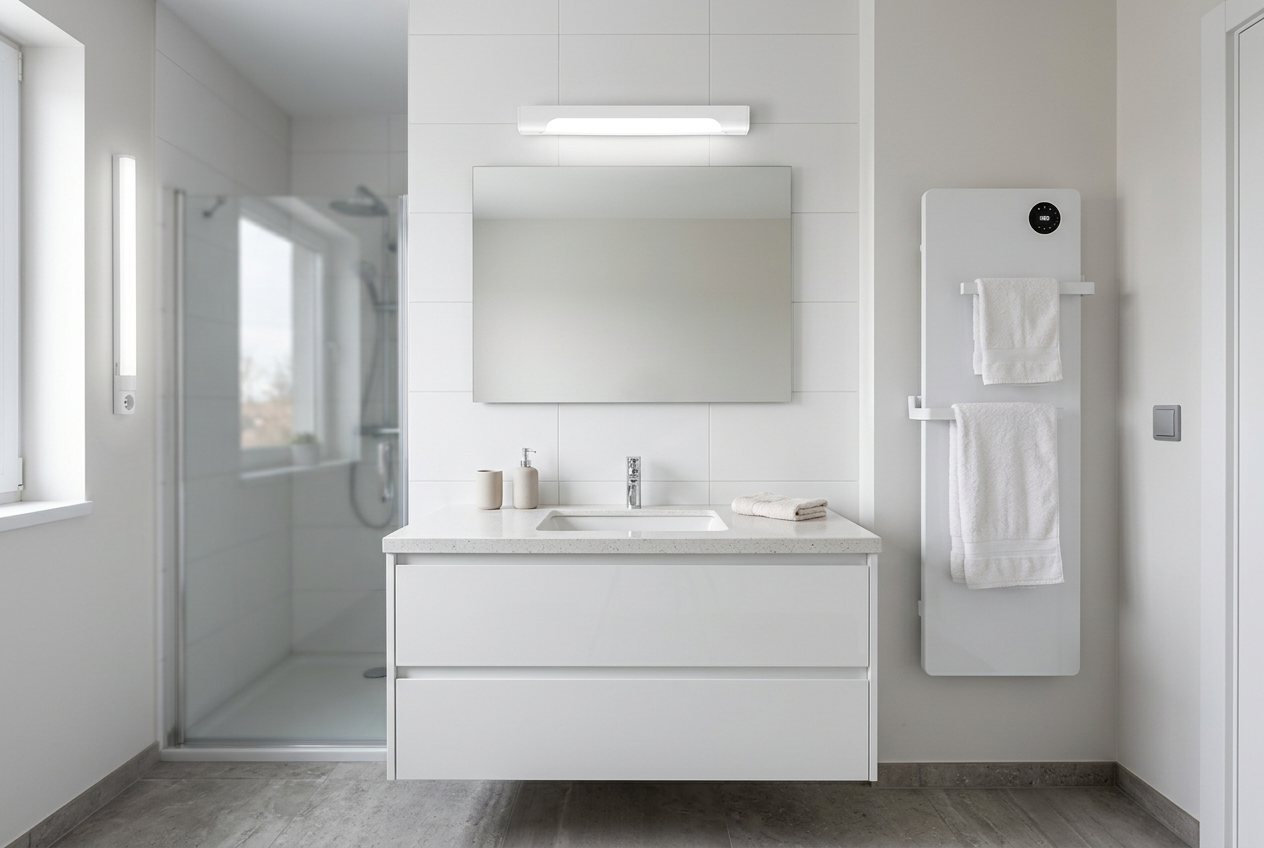

Hors volume, les restrictions propres aux volumes 0, 1 et 2 cessent. Cela permet de regrouper l'appareillage d'usage courant près de la porte ou sur un mur éloigné de la douche. Le Hager Cubyko WNC002, interrupteur lumineux saillie gris IP55, peut y être installé comme commande hors volume près de la porte. Son IP55 ne constitue pas une autorisation dans un volume de douche ou de baignoire.

Interdit

• Aucun des interdits propres aux volumes d'eau ne s'applique du seul fait de la distance. Restent interdits les montages contraires à la notice, au circuit prévu, à la protection du tableau ou aux règles générales de l'installation.

Admis

• Prise 2P+T, interrupteur 230 V, interrupteur TBTS, prise rasoir, transformateur de séparation et boîtes de connexion.
• Éclairage et chauffage de classe I ou II, éclairage TBTS et chauffe-eau, à condition de respecter la notice, le circuit prévu et, pour chaque appareil de classe I, le conducteur de protection relié à la terre.
• Lave-linge et sèche-linge, avec leur circuit et leur protection adaptés.
• Canalisations et appareillage nécessaires aux appareils prévus, avec le dimensionnement de circuit correspondant.
• Prise placée hors de la zone de projections réellement prévisible. Hors volume ne justifie pas une prise au ras d'une paroi ouverte qui reçoit directement l'eau.

Caractéristiques minimales

• Pas d'IP minimal spécifique lié aux volumes, mais un matériel adapté à l'ambiance de la pièce et à son emplacement réel.
• Pour les circuits terminaux du logement : protection différentielle d'au plus 30 mA.

Mise à la terre, conducteur de protection et liaison équipotentielle supplémentaire

La protection contre un défaut ne repose pas sur un seul fil. La prise de terre générale relie l'installation au réseau de terre du logement. Le conducteur de protection, vert-jaune, accompagne les circuits et relie la borne de terre à la masse d'un appareil de classe I. Si une phase touche sa carcasse, ce chemin facilite le passage du courant de défaut et permet au différentiel de couper rapidement.

La liaison équipotentielle principale se situe à l'échelle du logement. Elle rassemble la terre et les éléments conducteurs principaux concernés. La liaison équipotentielle supplémentaire, ou LES, est locale à la salle de bains. Son objectif est de réduire une différence de potentiel dangereuse entre des éléments accessibles qu'une personne peut toucher simultanément, tout en complétant la protection par le conducteur de protection et le différentiel.

Éléments à examiner pour la LES

• Canalisations métalliques d'eau, de chauffage ou d'évacuation lorsqu'elles peuvent propager un potentiel dangereux.
• Huisseries métalliques, corps de baignoire ou bac de douche et vidange métallique selon leur nature et leur continuité électrique.
• Masses métalliques d'appareils et d'éclairages de classe I, reliées au conducteur de protection de leur circuit.

La LES ne consiste pas à relier aveuglément tout métal. Une baignoire acrylique, un réseau PER ou un élément métallique isolé ne sont pas automatiquement à raccorder. L'électricien vérifie les matériaux, les continuités, les liaisons existantes et la présence réelle d'un risque de potentiel. Il évite les connexions dissimulées dans une zone humide ou inaccessible.

En rénovation, trois cheminements pratiques sont couramment employés pour établir une LES : une moulure PVC apparente, une saignée avec gaine ICTA, ou le vide d'une contre-cloison. Promotelec cite un conducteur vert-jaune de 2,5 mm² en apparent dans ce contexte. Ce repère de mise en oeuvre n'est pas un dimensionnement universel : la section se confirme sur le référentiel applicable et le chantier. Un guide CONSUEL ancien consacré à la mise en sécurité de l'existant mentionne 1,5 mm² cuivre avec protection mécanique ou 2,5 mm² cuivre sans protection mécanique. Ces valeurs doivent être lues comme un repère pour l'existant et vérifiées au regard du référentiel en vigueur, pas comme une règle à transposer sans contrôle à toute installation neuve.

Contrôle avant pose : vérifiez l'appareil, le circuit et les liaisons ensemble

Avant de percer, contrôlez l'emplacement sur les deux dimensions : distance au point d'eau et hauteur. Puis vérifiez la référence exacte du produit. Une mention « IP44 », « classe II » ou « salle de bains » ne remplace pas la vérification de l'ensemble : volume, classe, tension, alimentation, transformateur, câble direct ou boîte de connexion.

Contrôle de l'emplacement

• Tracer volume 0, volume 1, volume 2 et hors volume, y compris le volume caché et les parois qui ne limitent pas les volumes.
• Pour une douche italienne, identifier le bon centre de mesure selon la sortie d'eau réellement prévue.
• Vérifier la hauteur de la pomme fixe, le faux plafond et le futur accès aux connexions.

Contrôle de l'appareil et de son alimentation

• Lire la classe de l'appareil, l'IP, la tension, la notice de pose et le volume admis.
• Pour la TBTS, localiser le transformateur hors volumes 0, 1 et 2 avant de fermer le plafond ou la contre-cloison.
• Pour un chauffe-eau admis en volume 1 ou 2, prévoir le câble direct et exclure la boîte de connexion lorsque cette condition s'applique.

Contrôle de la protection et de la terre

• Vérifier le DDR 30 mA, le conducteur de protection des appareils de classe I et la continuité de la terre.
• Faire identifier les éléments réellement concernés par la LES et conserver des connexions accessibles pour contrôle.
• Faire valider par un électricien qualifié une douche atypique, une balnéothérapie, plusieurs têtes de douche, une paroi mixte, une rénovation lourde ou toute incertitude sur la terre.

Pour préparer le matériel et comparer les références, consultez les appareillages, luminaires et accessoires de materiels-electriques.fr, puis faites valider leur implantation avant pose.
