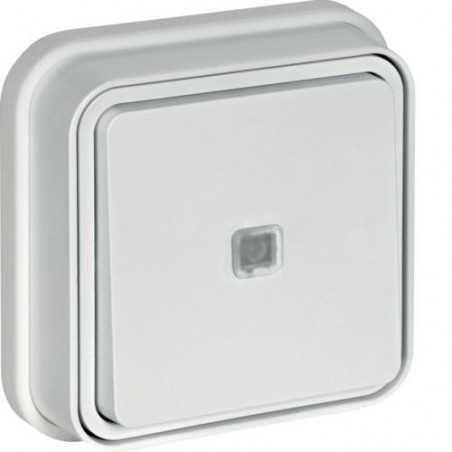

Poussoir à voyant témoin Cubyko Encastré Blanc - HAGER WNE023B

HAGER WNE023B - Poussoir 1F à voyant témoin Cubyko encastré blanc IP55

Groupe familial français créé en 1955 à Obernai, HAGER développe et fabrique des équipements électriques innovants (coffrets gamma, appareillages modulaires, bornes de recharge, détecteurs de mouvement, solutions KNX) avec 12 000 collaborateurs, 23 sites de production et distribution mondiale dans 120 pays pour répondre aux enjeux de la smart home et des bâtiments connectés.

HAGER WNE023B est un poussoir Cubyko 1F encastré blanc, avec voyant témoin lumineux intégré, destiné aux commandes d’éclairage dans les locaux nécessitant une façade IP55.

Ce produit est un bouton-poussoir 1 fonction (1F) avec contact à fermeture, équipé d’un voyant témoin alimenté en 230 V qui permet de visualiser l’état du circuit ou la présence de tension (voyant lumineux rouge selon la version Cubyko).

Il est conçu pour un montage encastré dans une boîte 40 mm, avec raccordement QuickConnect sans vis, pour la commande d’éclairage (impulsion sur télérupteur, relais, automatismes, etc.) dans les environnements où l’on souhaite un appareillage encastré mais avec façade IP55.

Poussoir Cubyko WNE023B 1F encastré blanc IP55, 10 A, avec voyant témoin lumineux intégré et raccordement QuickConnect pour commande d’éclairage par impulsion.

E-catalogue Poussoir HAGER WNE023B

Caractéristiques techniques

• Marque : Hager.

• Gamme produits : Cubyko.

• Référence : WNE023B.

• Type : Poussoir 1F à voyant témoin, encastré, appareillage étanche en façade.

• Type de commande : Bouton-poussoir simple (poussoir unique).

• Fonction : Commande par impulsion d’un circuit (télérupteur, relais, automatisme) avec signalisation lumineuse de l’état ou de la présence de tension via un voyant témoin intégré.

• Application : Commandes d’éclairage ou de circuits de commande dans les habitats et petits tertiaires, en locaux humides ou exposés nécessitant un appareillage encastré avec façade IP55 (garages, couloirs, cages d’escalier, locaux techniques, extérieurs abrités, etc.).

• Nombre de modules : Élément de base avec plaque de recouvrement centrale, équivalent 1 poste / 2 modules de la famille Cubyko encastrée.

• Type de charge : Circuits de commande et d’éclairage 230 V, poussoir 10 A adapté aux charges usuelles pilotées via télérupteur ou automate.

• Courant nominal : 10 A (courant nominal assigné).

• Tension nominale : 250 V.

• Fréquences : 50 – 60 Hz.

• Type connexion : Raccordement QuickConnect (bornes sans vis pour conducteurs rigides ou souples avec embout).

• Type montage : Montage encastré.

• Usage intérieur ou extérieur : Usage principalement intérieur ; la façade est adaptée à la classe de protection IP55 lorsqu’elle est intégrée dans le système Cubyko encastré, ce qui permet l’usage en locaux humides ou zones exposées sous abri.

• Mode de fixation : Fixation à vis dans la boîte d’encastrement (éventuellement griffes/vis selon la plaque, d’après les distributeurs de la gamme Cubyko encastrée).

• Dimensions : Hauteur 75 mm, largeur 75 mm, profondeur du produit environ 40 mm (dimensions frontales standard Cubyko encastré).

• Profondeur d’encastrement : Prévu pour boîtes d’encastrement de 40 mm de profondeur.

• Compatible avec boîtes d'encastrement : Oui, boîtes d’encastrement standard 40 mm.

• Finition : Finition satinée (surface mat/satinée selon fiche Hager).

• Qualité du matériau : Polypropylène (PP), plastique sans halogène.

• Couleur : Blanc pur, équivalent RAL 9010.

• Résistance aux chocs : IK07.

• Classe de protection : IP20 pour le mécanisme nu, adapté à la classe de protection IP55 côté appareillage une fois le système Cubyko encastré complet monté.

• Voyant lumineux : Oui, avec voyant témoin intégré (bouton-poussoir lumineux, lampe 250 V de faible consommation, voyants rouges sur la gamme Cubyko).

• Installation : Câblage par bornes QuickConnect, 1 contact de fermeture pour commande de télérupteur ou automate, montage encastré dans boîte 40 mm, fixation par vis, mise en place de la plaque Cubyko assurant l’étanchéité en façade IP55.

• Compatibilité : Compatible avec les autres mécanismes, plaques et accessoires de la gamme Hager Cubyko pour réaliser des ensembles encastrés coordonnés IP55.

• Norme et certification : Conforme aux exigences CE, RoHS et REACh, aux normes EN applicables aux appareillages 250 V / 10 A, classe IP20 / IK07 pour le mécanisme et IP55 en façade dans le système Cubyko complet.

• Garantie : 2 ans
